Döngü Direnci Test Cihazı Bakımı ve Testinde Yaygın Sorunlar

Döngü direnci test cihazı, güç ekipmanındaki düşük dirençli bağlantıların elektriksel durumunu değerlendirmek için önemli bir araçtır. Genellikle kontrol anahtarlarının, devre kesicilerin, bara bağlantılarının, kablo iletkenlerinin, kaynak kontaklarının ve diğer iletken döngülerin kontak direncini ölçmek için kullanılır.

Güvenilir test sonuçları yalnızca cihazın performansına değil aynı zamanda doğru kablolamaya, temiz test noktalarına, uygun saklamaya ve anormal okumaların doğru yorumlanmasına da bağlıdır. Sahada olağandışı bir ölçüm her zaman arızalı bir devre kesiciyi veya arızalı bir test cihazını göstermez. Açık voltaj kabloları, zayıf kelepçe teması ve elektromanyetik girişim benzer belirtilere neden olabilir.

Bu kılavuzda ana bakım gereksinimleri ve döngü direnci test cihazı kullanılırken karşılaşılan üç yaygın test sorunu açıklanmaktadır.

Döngü Direnci Test Cihazı Nedir?

Mikro ohmmetre veya kontak direnci test cihazı olarak da bilinen döngü direnci test cihazı, test edilen devreye kararlı bir test akımı uygular ve ortaya çıkan voltaj düşüşünü ölçer. Direnç daha sonra Ohm kanununa göre hesaplanır.

Cihaz aşağıdaki gibi uygulamalar için kullanılır:

1、Devre kesici kontak direnci testi

2、Kontrol anahtarı döngü direnci ölçümü

3、Bara ve konnektör testi

4、Kablo iletken direnci ölçümü

5、Kaynak kontak direnci testi

6、Yüksek gerilim anahtarı kontak denetimi

Düşük direnç testi normalde ayrı akım ve voltaj bağlantıları kullanır. Bu dört telli yöntem, test ucu direncinin etkisini azaltır ve ölçüm doğruluğunu artırır.Megger düşük dirençli ölçüm kılavuzu

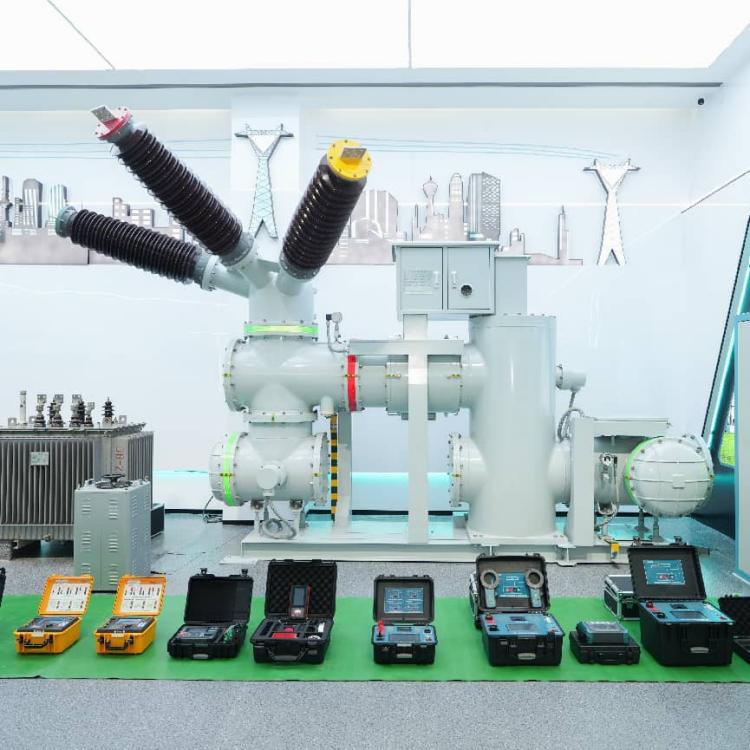

Weshine Electric Manufacturing Co., Ltd., yüksek akım döngü direnci test cihazlarının Ar-Ge, üretim ve kalibrasyonunda uzmanlaşmış profesyonel bir yüksek teknoloji fabrikasıdır. Standartlaştırılmış üretim atölyeleri, bağımsız laboratuvarlar ve eksiksiz ISO kalite yönetim sistemleriyle, tüm Weshine test cihazları kesinlikle IEC ve DL/T endüstri standartlarına uygun olarak üretilmektedir. Fabrika, teslimattan önce tam proses performans testi ve kalibrasyonu uygulayarak, karmaşık saha güç testi ortamları için istikrarlı akım çıkışı, güçlü parazit önleme performansı ve yüksek ölçüm tekrarlanabilirliği sağlar.

GDHL-200A/100A Akıllı Döngü Direnci Test Cihazı, Weshine fabrikası tarafından bağımsız olarak geliştirilmiş ve seri üretilmiştir. Yüksek akım, düşük dirençli saha ölçüm senaryoları için optimize edilmiş olup, istikrarlı sabit akım çıkışı, ultra yüksek test doğruluğu ve güçlü çevresel uyarlanabilirlik özelliklerine sahiptir ve yüksek gerilim şalt donanımı için rutin denetim ve önleyici bakım gereksinimlerini tam olarak karşılar. Özel test akımı, doğruluk ve uyumluluk gereksinimleri her zaman ürün belgelerine ve geçerli yerel standartlara göre doğrulanmalıdır.

Yüksek gerilim devre kesicileri için, ilgili ekipman standardına ve üreticinin bakım gerekliliklerine göre kontak direnci testi de yapılmalıdır. IEC 62271-100, 1.000 V'un üzerindeki yüksek gerilim sistemlerinde kullanılan AC devre kesicilere uygulanır.IEC 62271-100

Standart Bakım Gereksinimleri

Doğru depolama, döngü direnci test cihazının servis ömrü ve ölçüm stabilitesi üzerinde doğrudan etkiye sahiptir. Profesyonel bir güç testi cihazı üreticisi olarak Weshine'nin resmi fabrika bakım spesifikasyonları, performans kaymasını önlemek ve cihazın servis ömrünü uzatmak için standartlaştırılmış günlük depolama ve bakımı vurgular.

Aleti Uygun Bir Ortamda Saklayın

Test cihazı temiz, kuru ve iyi havalandırılmış bir alanda saklanmalıdır. Depolama konumunda şunlar bulunmamalıdır:

1、Aşırı nem

2、İletken toz

3、Yağ buharı

4、Tuz spreyi

5、Aşındırıcı gazlar

6、Doğrudan güneş ışığı

7、Aşırı sıcaklık değişiklikleri

Nem ve aşındırıcı kirletici maddeler terminallere, dahili devre kartlarına, anahtarlara ve yalıtım bileşenlerine zarar verebilir. Toz ayrıca soğutma yollarını da etkileyebilir ve elektrik bağlantılarının güvenilirliğini azaltabilir.

Cihazı Dik Tutun

Test cihazını tahta bir sandığa rastgele yerleştirmeyin veya üzerine ağır nesneler istiflemeyin. Depolama ve taşıma sırasında mümkün olduğunca ön panel yukarıya bakmalıdır.

Bu, aşağıdakilerin korunmasına yardımcı olur:

1、Ekran ve kontrol düğmeleri

2、Çıkış terminalleri

3、Dahili trafo ve devre düzenekleri

4、Soğutma yapısı

5、Koruyucu muhafaza

Darbeyi, titreşimi veya kablo hasarını önlemek için taşıma sırasında cihaz sabitlenmelidir.

Neme Dayanıklı Malzemeler Kullanın

Test cihazı nemli bir ortamda saklandığında altına uygun, neme dayanıklı bir malzeme yerleştirin. Muhafazanın alt kısmının nemli zemin veya yüzeyle doğrudan temas halinde kalmasına izin vermeyin.

Bir sonraki testten önce cihazı yoğuşma açısından inceleyin. Nem mevcutsa, test cihazının bir güç kaynağına veya test nesnesine bağlanmadan önce tamamen kurumasını bekleyin.

Sahada Üç Yaygın Test Problemi

1. Güçlü Elektromanyetik Parazit ile Birleştirilmiş Açık Gerilim Kablolaması

Açık voltaj kablosu veya gevşek voltaj bağlantısı, anormal okumaların en yaygın nedenlerinden biridir.

Tipik Belirtiler

Saha koşullarına bağlı olarak direnç okuması şunları gösterebilir:

1、Aşırı aralık veya sonsuz değer

2、Son derece istikrarsız bir değer

3、Test uçları hareket ettirildiğinde değişen bir değer

4、Normal görünen ancak tekrarlanamayacak bir sonuç

Bir voltaj kablosunun bağlantısı kesildiğinde voltaj örnekleme devresi doğru sinyali alamayabilir. Aynı zamanda yakındaki enerjili bir bara, kapasitif bağlantı oluşturabilir ve açık ölçüm devresinde istenmeyen bir diferansiyel mod voltajına neden olabilir.

Olası Sonuçlar

Güçlü girişim, test cihazının aşırı limit değeri görüntülemesine neden olabilir. Deneyimsiz bir operatör, hatalı bir şekilde devre kesicinin ciddi bir kontak direnci sorununa sahip olduğu sonucuna varabilir ve gereksiz kesinti bakımı ayarlayabilir.

Daha hafif girişim, beklenen aralıkta bir değer üretebilir. Bunu belirlemek daha zordur çünkü voltaj bağlantısı arızalı olsa bile sonuç geçerli görünebilir.

Bu durumda ölçüm hatalı bir şekilde aşağıdakilere atfedilebilir:

1、Zayıf devre kesici kontağı

2、Hasarlı bir test kelepçesi

3、Dahili bir test cihazı hatası

4、Kararsız bir güç kaynağı

Önerilen Muayene

Test cihazını değiştirmeden veya devre kesiciyi hizmetten çıkarmadan önce şunları kontrol edin:

1、Her iki gerilim kablosunun da bağlı olup olmadığı.

2、Voltaj kelepçelerinin sıkıca takılı olup olmadığı.

3、Gerilim terminallerinin temiz olup olmadığı.

4、Akım ve gerilim kablolarının doğru şekilde eşleşip eşleşmediği.

5、Gerilim devresini yeniden bağladıktan sonra okumanın sabit kalıp kalmadığı.

6、Yakındaki enerjili iletkenlerin parazit üretip üretmediği.

Dört telli direnç ölçümü yalnızca hem akım devresi hem de voltaj örnekleme devresi tamamlandığında güvenilirdir. Prob ve bağlantı direnci düşük direnç ölçümlerini etkileyebileceğinden test noktalarında iyi temas da önemlidir.Megger düşük direnç test cihazı kılavuzu

2. Devre Kesici Terminallerindeki Oksit veya Yağ Filmi

Devre kesici terminallerinde uzun süreli çalıştırmanın ardından oksit tabakası, yağ filmi, toz birikmesi veya başka kirlenmeler oluşabilir. Bu özellikle ekipman nemli, kirli veya tozlu bir ortamda çalıştığında yaygındır.

Testi Neden Etkiler?

Test kelepçesi terminalle sıkı bir metalik temas kurmalıdır. Kelepçeyi iletken yüzeyden bir oksit veya yağ filmi ayırırsa, test devresine ilave kontak direnci eklenir.

Bu, voltaj örnekleme yolunu etkileyebilir ve hatalı veya kararsız sonuçlara neden olabilir. Görüntülenen değer, devre kesicinin ana kontaklarının gerçek direncini temsil etmeyebilir.

Olası semptomlar şunları içerir:

1、Beklenenden daha yüksek bir direnç değeri

2、Klemp basıldığında veya hareket ettirildiğinde değişen okumalar

3, Fazlar arasında önemli farklar

4、Kötü tekrarlanabilirlik

5、Terminal temizlendikten sonra ani bir azalma

Düzeltici Önlemler

Test etmeden önce terminal yüzeyini ve kelepçe çenelerini inceleyin. Onaylanmış bir temizleme yöntemi kullanarak gevşek kirliliği giderin ve temas alanının kuru olduğundan emin olun.

Test kelepçesi temiz, sağlam ve mekanik olarak stabil bir yüzeye bağlanmalıdır. Cihaz testi başlattı diye gevşek bir kelepçeye veya kirlenmiş bir noktaya güvenmeyin.

Kabloları yeniden bağladıktan sonra ölçümü tekrarlayın. Değer sabit ve tutarlı hale gelirse, orijinal anormal sonuca devre kesici arızasından ziyade zayıf temas neden olmuş olabilir.

Ekipman üreticisi prosedürü onaylamadıkça, kaplamalı terminallere zarar verebilecek veya temas yüzeyini değiştirebilecek aşındırıcı yöntemler kullanmayın.

3. Güçlü Elektrik Alanı Girişimi Olmadan Açık Gerilim Kablolaması

Açık bir voltaj kablosu her zaman aralık dışı bir okuma üretmez. Bölgede güçlü bir harici elektrik alanı veya kapasitif bağlantı yoksa amplifikatör neredeyse hiç diferansiyel mod girişi almayabilir.

Bu durumda cihaz sıfıra yakın bir değer görüntüleyebilir.

Bu Neden Yanıltıcıdır?

Deneyimsiz bir operatör sıfıra yakın bir okumayı aşağıdakilerin kanıtı olarak yorumlayabilir:

1、Test cihazı başarısız oldu

2、Amplifikatör hasarlı

3、Test akımı üretilmiyor

4、Cihazın onarılması veya değiştirilmesi gerekiyor

Daha sonra test gereksiz yere durdurulabilir. Bu, ekipman kesintisini uzatabilir, bakımı geciktirebilir ve saha ekibinin iş yükünü artırabilir.

Sorun Nasıl Tanımlanır?

Sıfıra yakın veya anormal bir okuma, test cihazının arızalı olduğu bildirilmeden önce araştırılmalıdır.

Aşağıdakileri kontrol edin:

1、Mevcut çıkış bağlantısını doğrulayın.

2、Her iki voltaj kablosunun da bağlı olduğunu doğrulayın.

3、Voltaj kelepçelerini ve terminallerini inceleyin.

4、Test devresinin tamamlanıp tamamlanmadığını kontrol edin.

5、Okumayı bilinen bir referansla veya tekrarlanan bağlantıyla karşılaştırın.

6、Cihazın kendi kendine test ve alarm göstergelerini gözden geçirin.

7、Test devresi doğru şekilde bağlandığında görüntülenen değerin normal şekilde değiştiğini doğrulayın.

Aniden sıfıra düşen bir direnç ölçümü, kablolar kontrol edilmeden kabul edilmemelidir. Sonuç tekrarlanabilir olmalı ve ekipmanın durumu ve geçmiş verilerle tutarlı olmalıdır.

Yanlış Yargılardan Nasıl Kaçınılır?

Anormal bir döngü direnci değeri görüldüğünde saha teknisyenleri derhal devre kesiciyi veya cihazı suçlamaktan kaçınmalıdır. Sistematik bir denetim daha güvenilirdir.

Aşağıdaki sırayı kullanın:

1、Testi durdurun ve ekipmanın güvenli, enerjisi kesilmiş bir durumda olduğunu doğrulayın.

2、Akım ve gerilim kablolarını ayrı ayrı inceleyin.

3、Kelepçe konumunu ve terminal temizliğini kontrol edin.

4、Yakındaki enerjili iletkenleri ve olası elektromanyetik parazitleri arayın.

5、Kabloları yeniden bağlayın ve ölçümü tekrarlayın.

6、Sonucu diğer aşamalarla ve önceki kayıtlarla karşılaştırın.

7、Uygun bir referans veya doğrulama yöntemi kullanarak test cihazını kontrol edin.

8、Ancak bundan sonra ekipmanın veya test cihazının daha fazla bakım gerektirip gerektirmediğini belirleyin.

9、Görüntülenen direnç değeri her zaman test akımı, bağlantı kalitesi, ortam koşulları, faz karşılaştırması ve ekipman geçmişi ile birlikte dikkate alınmalıdır.

Güvenilir Döngü Direnci Testi için Önemli Noktalar

Saha testindeki en önemli faktörler şunlardır:

1、Test cihazını temiz, kuru tutun ve uygun şekilde saklayın.

2、Tam dört telli bağlantı kullanın.

3、Test akımını uygulamadan önce voltaj kablolarını dikkatlice kontrol edin.

4、Kelepçelerin temiz metalik yüzeylere temas ettiğinden emin olun.

5、Yakındaki enerjili baralardan kaynaklanan elektromanyetik girişime karşı dikkatli olun.

6、Bağlantıyı düzelttikten sonra şüpheli ölçümleri tekrarlayın.

7、Anormal bir okumadan asla devre kesici arızasını teşhis etmeyin.

8、Test cihazı kılavuzuna ve geçerli enerji endüstrisi standartlarına uyun.

Sıkça Sorulan Sorular

Döngü direnci test cihazı neyi ölçebilir?

Devre kesici kontak direncini, kontrol anahtarı döngü direncini, bara bağlantılarını, kablo iletken direncini ve kaynak kontak direncini ölçebilir.

Test cihazı neden sonsuz bir direnç değeri gösteriyor?

Sonsuz veya aralık dışı bir değer, açık gerilim kablosundan, zayıf kelepçe temasından, tamamlanmamış bir test devresinden veya gerçek bir açık devreden kaynaklanabilir. Ekipmanın diyagnozunu yapmadan önce kablolar kontrol edilmelidir.

Okuma neden aniden sıfır oluyor?

Gerilim örnekleme devresi açık olduğunda ve çok az harici elektromanyetik girişim olduğunda sıfıra yakın bir okuma meydana gelebilir. Bu mutlaka test cihazının kusurlu olduğu anlamına gelmez.

Oksit filmi temas direnci testini etkileyebilir mi?

Evet. Oksit, yağ ve kir, test kelepçelerinin güvenilir metalik temas kurmasını engelleyebilir ve ölçüm devresine ilave direnç getirebilir.

Döngü direnci test cihazı nasıl saklanmalıdır?

Aşındırıcı gazların bulunmadığı kuru, havalandırılmış, tozsuz bir alanda saklayın. Ön paneli yukarı bakacak şekilde tutun ve gerektiğinde cihazın altında neme dayanıklı malzeme kullanın.

Çözüm

Çoğu anormal döngü direnci okuması tek bir faktörden kaynaklanmaz. Açık voltaj kabloları, zayıf kelepçe teması, terminal kirliliği ve elektromanyetik girişim, test sonucunu bozabilir.
