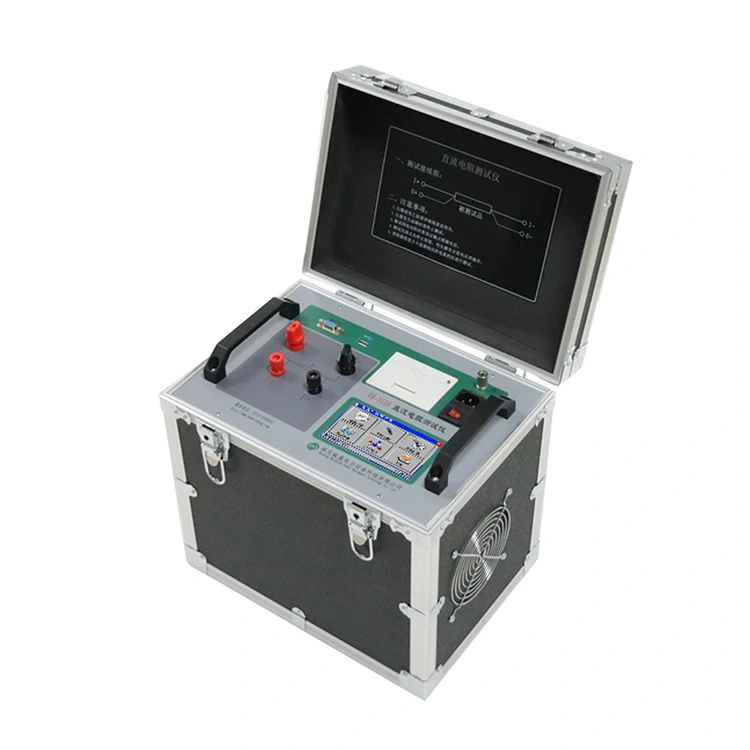

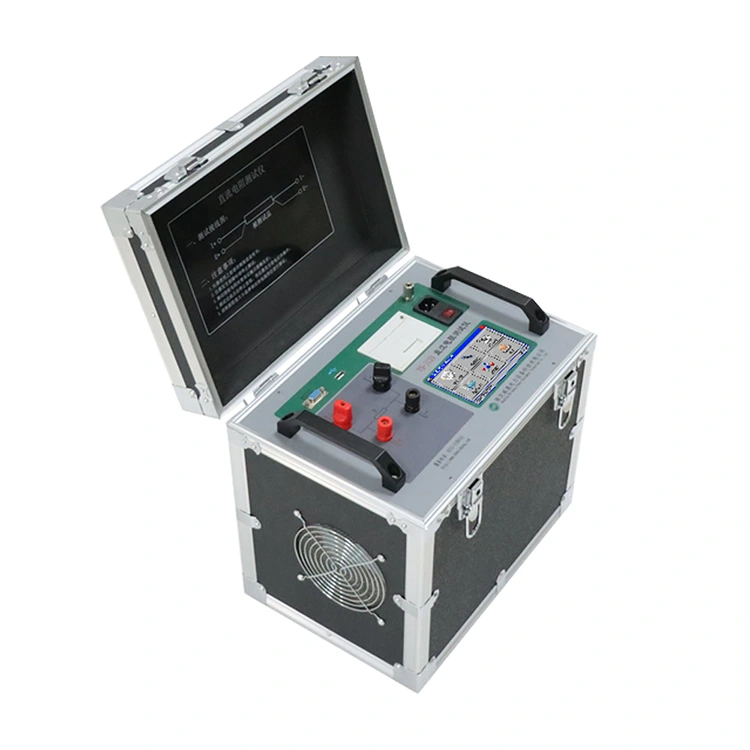

VS-3150 Tek Fazlı Transformatör DC Direnç Test Cihazı: Ultra Yüksek Kapasiteli Varlıklar için Temel Yetenekler

Ultra yüksek kapasiteli elektrikli varlık bakımı alanında, VS-3150 Tek Fazlı Transformatör DC Direnç Test Cihazı, büyük transformatörlerde, mega motorlarda ve yüksek voltaj kablolarında DC direncinin hassas ölçümü için özel bir sargı direnci test cihazı olarak hizmet eder. Genel sargı direnci ölçer veya temel transformatör sargı direnci test cihazı ünitelerinden farklı olarak, ultra büyük elektrik altyapısının düşük dirençli, yüksek akımlı test taleplerini karşılamak ve kritik senaryolarda doğruluk ve güvenilirlik sağlamak üzere tasarlanmıştır.

Ultra Yüksek Kapasiteli Varlıklar için DC Direnç Testinin Kritik Rolü

DC direnç testi, ultra yüksek kapasiteli ekipmanlar için temel bir önleyici bakım önlemidir ve gevşek terminaller, sargı düzensizlikleri, stator/rotor bozulması ve iletken korozyonu gibi ciddi arızaları veya plansız arıza sürelerini tetikleyebilecek gizli hataların tespit edilmesini sağlar. Geleneksel sargı direnci ölçüm modelleri, mega varlıkların düşük dirençli sargılarının üstesinden gelmek için yeterli akım çıkışına sahip değildir; genel sargı direnci test cihazları ise erken arızaların göstergesi olan çok küçük direnç sapmalarını (≤0,001Ω) yakalamakta başarısız olur. VS-3150, ultra yüksek kapasiteli senaryolar için özel bir transformatör sargı direnci test cihazı olarak bu boşluğu doldurur.

Temel Uygulamalar: Ultra Büyük Elektrikli Varlıklara Uygun

1. Trafo Testi (≤50,000kVA)

Güç üretimi, ağır sanayi ve iletim sistemlerinde yaygın olarak kullanılan 50.000 kVA'nın altındaki transformatörler için optimize edilen VS-3150, 50A'e kadar akım çıkışı sunarak düşük dirençli sargıların doğru ölçümüne olanak tanır. Dönüşten dönüşe kısa devreleri veya terminal bağlantı sorunlarını tanımlamak için ince anormallikleri (örn. 0,005Ω faz direnci sapması) tespit ederek yüksek değerli transformatör varlıklarını korur.

2. Mega Motor Testi

Güvenilir bir sargı direnci test cihazı olarak, ultra büyük motorlarda (örn. endüstriyel kompresörler, madencilik konveyörleri) stator/rotor direncinin hassas ölçümünü destekler. Aşırı ısınma veya izolasyon aşınmasının neden olduğu sargı bozulmasını erken tespit ederek proaktif bakım sağlar ve üretim hattı kesintilerini önler.

3. Yüksek Gerilim Kablo Testi

Test cihazı, güvenilir direnç verileri sağlamak için kablo uzunluğunu (millere kadar), voltaj derecesini (220kV–500kV) ve kesit alanını hesaba katar. Geniş kablo ağlarındaki iletken korozyonunu veya izolasyon bozulmasını tespit ederek güç dağıtım sistemlerinin stabilitesini sağlar.

Teknik Özellikler: Hassasiyet ve Dayanıklılığın Sağlanması

1. Ölçüm Performansı

Aralık ve Çözünürlük: 50A (50μΩ–400mΩ), 20A (100μΩ–1Ω), 0,0001μΩ’a kadar çözünürlükle, mikro ölçekli direnç sapmalarının yakalanmasını sağlar.

Doğruluk: Sınıf 0,2, çalışma koşullarında güvenilir veriler sağlar.

2. Çevresel Uyumluluk

-10°C ila 50°C ve ≤%80 RH'de çalışır, dış mekan trafo merkezlerinde veya endüstriyel ortamlarda aşırı sıcaklıklara, toza ve neme dayanır; hassas sargı direnci ölçüm cihazı modellerinden daha iyi performans gösterir.

3. Oluşturma ve Taşınabilirlik

Uzak veya ulaşılması zor varlıkların yerinde test edilmesi için kompakt, taşınabilir bir tasarımla (yönetilebilir ağırlık/boyut) eşleştirilen endüstriyel aşınma direncine sahip sağlam muhafaza, sabit laboratuvar kurulumlarına olan ihtiyacı ortadan kaldırır.

Ultra Yüksek Kapasite Testinin Temel Avantajları

Özel Tasarım: Çoklu senaryo uyumluluğuyla (motorlar/kablolar) ≤50.000kVA transformatörler için optimize edilmiş olup birden fazla özel alete olan ihtiyacı ortadan kaldırır.

Tavizsiz Hassasiyet: 0,0001μΩ çözünürlük ve Sınıf 0,2 doğruluk, hiçbir erken arızanın gözden kaçırılmamasını sağlayarak arıza risklerini ve arıza süresini azaltır.

Operasyonel Verimlilik: Sezgisel arayüz ve hızlı test hızı, kurulum süresini en aza indirerek teknisyenlerin vardiya başına birden fazla varlığı işlemesine olanak tanır.

Sonuç: Ultra Yüksek Kapasiteli Bakım için Stratejik Bir Araç

VS-3150, ultra yüksek kapasiteli elektrikli varlıklar için özel bir transformatör sargı direnci test cihazı ve çok yönlü sargı direnci test cihazı olarak işlev görür. Enerji üretimi, ağır sanayi ve iletim sektörlerinin zorlu taleplerini karşılamak için yüksek akım çıkışını, mikro ölçekli çözünürlüğü ve çevresel dayanıklılığı dengeler. Kritik ultra büyük elektrik altyapısını korumakla görevli profesyoneller için uyumluluk, güvenilirlik ve kesintisiz çalışmayı sağlamaya yönelik stratejik bir yatırımdır.
