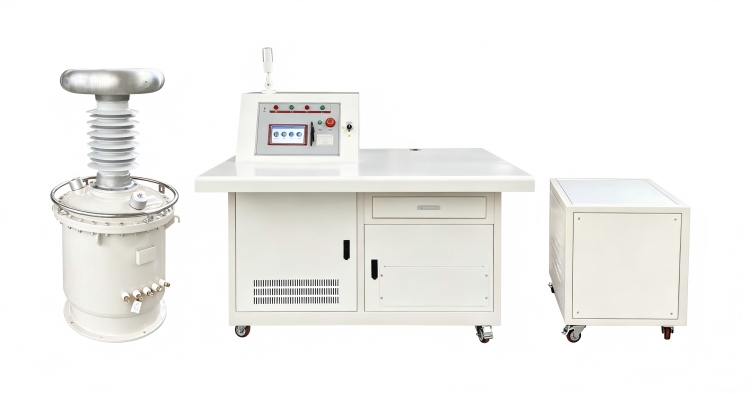

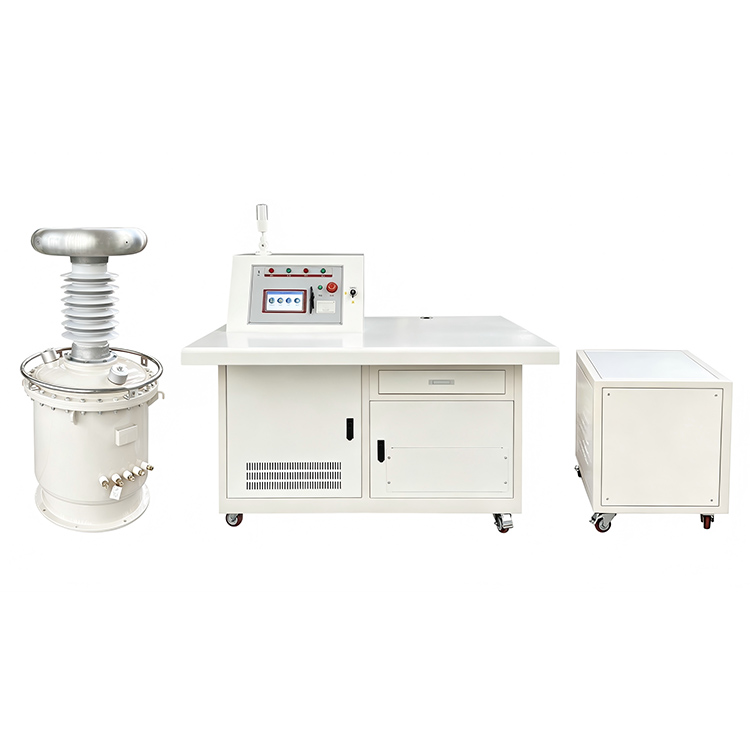

100kV Kısmi Deşarjsız AC Hipot Test Sistemi

100kV Kısmi Deşarjsız AC Hipot Test Sistemi, transformatörlerin, şalt cihazlarının, yalıtkanların, kabloların, burçların, GIS ekipmanlarının ve diğer elektrikli aparatların AC dayanım gerilimi testleri ve kısmi deşarj tespiti için geliştirilmiş profesyonel bir yüksek voltaj test çözümüdür.

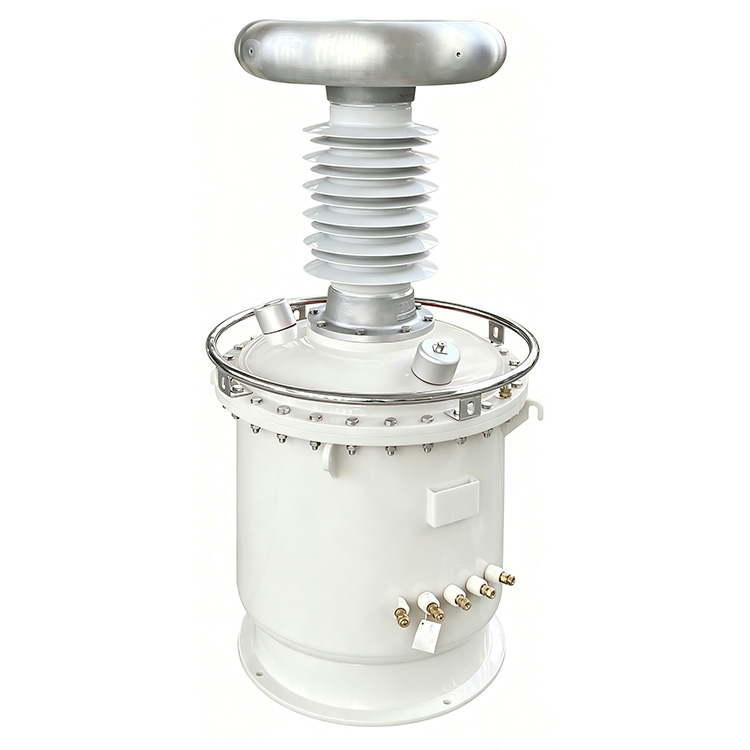

Sistem, geleneksel yağa batırılmış yapı yerine SF6 gaz yalıtımlı bir test transformatörünü benimseyerek, yağ kirlenmesi riskini ortadan kaldırırken ekipman ağırlığını %20 ila %60 arasında önemli ölçüde azaltır. Bu transformatör, üstün yalıtım ve ultra düşük kısmi deşarj özelliğine sahiptir ve PD seviyesi ≤3pC'ye ulaşır. Tam sistem, nominal voltajda çalışırken toplam kısmi deşarjı 5pC'den yüksek tutmaz.

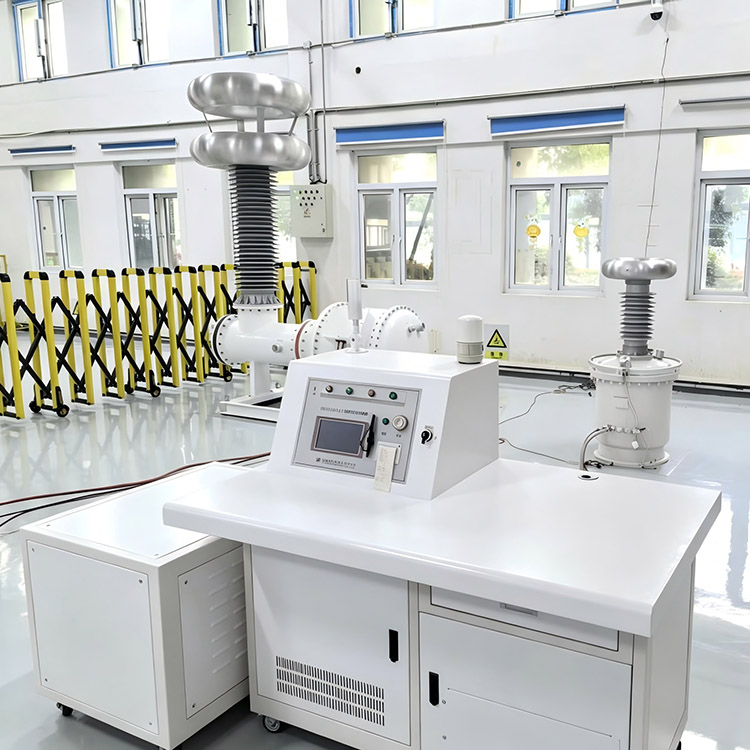

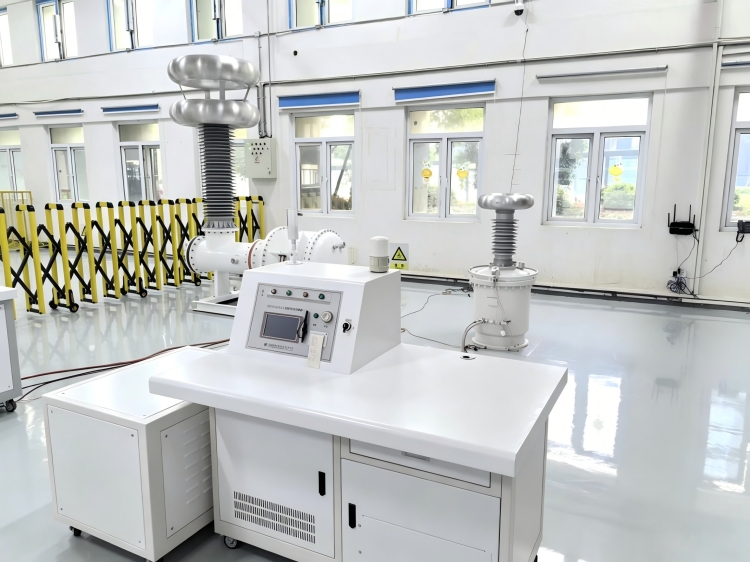

Bu komple entegre test sistemi, yüksek gerilim test transformatörü, kuplaj kondansatörü, yüksek gerilim akım sınırlama reaktörü, alçak gerilim kompanzasyon reaktörü, izolasyon transformatörü, otomatik çalışma konsolu ve kompanzasyon kabininden oluşur. Yerleşik düşük voltaj dengeleme yapısı, giriş akımı tüketimini etkili bir şekilde maksimum %60'a kadar azaltabilir, bu da enerji verimliliğini artırmaya ve günlük işletme giderlerini azaltmaya yardımcı olur.

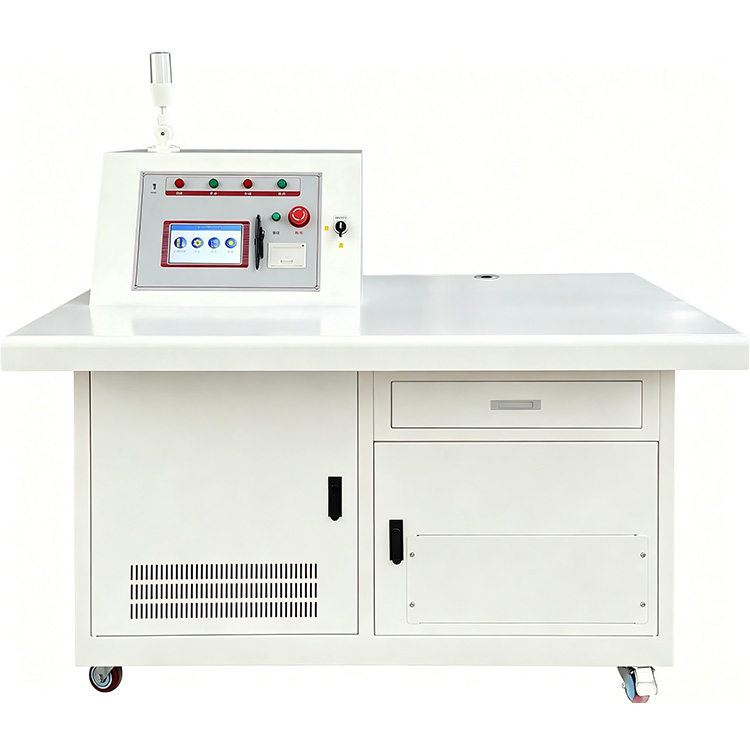

7 inç renkli dokunmatik ekranlı kontrol konsoluyla donatılan sistem, hem otomatik hem de manuel test modlarını destekler. Kullanıcılar beş adede kadar gerilim aşamasını, gerilim rampa oranlarını ve dayanım testi sürelerini bağımsız olarak yapılandırabilir. Otomatik test fonksiyonları arasında voltaj yükseltme, kompanzasyon anahtarlama, zamanlama, voltaj azaltma, veri depolama ve rapor yazdırma yer alır ve test verimliliği ve tekrarlanabilirliği büyük ölçüde artar.

Yüksek gerilim laboratuvarları ve saha test uygulamaları için tasarlanan sistem, %5'ten az dalga biçimi bozulması, düşük çalışma gürültüsü ve aşırı gerilim ve aşırı akım koşullarına karşı güvenilir koruma ile kararlı sinüzoidal çıkış sağlar. Ölçeklenebilir tasarım, ürün serisindeki benzer sistemlerin, ultra yüksek voltaj test uygulamaları için 1200kV'a kadar voltaj değerlerine ulaşmasını sağlar.

Ürün Kılavuzu

Sistem Nasıl Çalışır?

100kV Kısmi Deşarjsız AC Hipot Test Sistemi, SF6 yalıtımlı test transformatörü aracılığıyla kararlı bir yüksek voltajlı güç frekansı çıkışı üretir. Test sırasında, kuplaj kapasitörü ve ölçüm devresi kısmi deşarj etkinliğini sürekli olarak izlerken, otomatik kontrol sistemi gerilim yükseltme, tutma ve azaltma süreçlerini yönetir.

Düşük voltaj dengeleme reaktörü, gerekli giriş akımını kesmek için çalışır, bu da daha iyi enerji verimliliği sağlar ve bağlı güç kaynağının yük yükünü hafifletir. Tüm sistem aynı anda dayanım gerilimi testi ve kısmi deşarj ölçümünü gerçekleştirebilme kapasitesine sahiptir, böylece kullanıcılar her türlü yüksek gerilim ekipmanının yalıtım performansı hakkında kapsamlı bir değerlendirme yapabilir.

Özellikler

1、Yağ kirliliği olmayan SF6 gaz yalıtımlı transformatör tasarımı

2、Genel kısmi deşarj seviyesi ≤5pC

3、Trafo kısmi deşarj seviyesi ≤3pC

4、100kV'a kadar nominal çıkış voltajı

5、Reaktif güç kompanzasyonu kaynak akımını %60'a kadar azaltır

6、Otomatik ve manuel test modları

7、Beş aşamalı programlanabilir voltaj ve zamanlama ayarları

8、0,5kV/s'den 2,5kV/s'ye kadar ayarlanabilir voltaj rampa hızı

9、Otomatik kompanzasyon anahtarlaması ve voltaj regülasyonu

10、Geçmişsel veri depolama ve yazdırma fonksiyonları

11、Yüksek hassasiyetli voltaj ölçümü

12、Distorsiyon ≤%5 ile kararlı sinüs dalgası çıkışı

13、Düşük gürültülü çalışma ≤65dB

14、Kapsamlı aşırı gerilim ve aşırı akım koruması

15、Kısmi deşarj ve AC dayanım gerilimi testi için uygundur

Uygulama Alanları

1、Elektrik Hizmeti Şirketleri

Transformatörlerin, şalt cihazlarının, GIS ekipmanlarının, kabloların ve trafo merkezi aparatlarının rutin izolasyon testleri ve kısmi deşarj değerlendirmesi için kullanılır.

2、Yüksek Gerilim Laboratuvarları

Tip testleri, fabrika kabul testleri ve ultra düşük kısmi deşarj performansı gerektiren araştırma projeleri için uygundur.

3、Trafo Üreticileri

Güç ve dağıtım transformatörlerinin kalite kontrolü, izolasyon doğrulaması ve son fabrika testleri için kullanılır.

4、Üniversiteler ve Araştırma Enstitüleri

Yüksek gerilim mühendisliği eğitimini, yalıtım araştırmalarını ve gelişmiş elektrik test projelerini destekler.

5、Endüstriyel ve Madencilik İşletmeleri

Kritik elektrikli ekipmanlar için önleyici bakım testleri ve yalıtım durumu değerlendirmesi sağlar.

Tipik Test Öğeleri

1、Trafo AC Dayanım Gerilimi Testi

2、GIS Kısmi Deşarj Testi

3、Yüksek Gerilim Şalt Sistemi Testi

4、Güç Kablosu Yalıtım Testi

5、İzolatör ve Burç Testi

6、Elektrik Ekipmanları Fabrika Kabul Testleri

7、Yüksek Gerilim Laboratuvarı Araştırması

8、Koruyucu Bakım Programları

Weshine'ın Avantajları

Weshine Electric, yüksek gerilim test cihazlarının yanı sıra kısmi deşarj ölçüm sistemleri geliştirmeye ve üretmeye odaklanmaktadır. SF6 gaz yalıtımlı AC dayanım gerilimi test ünitelerimiz son derece düşük kısmi deşarj çıkışı, akıllı otomatik çalışma, güç tasarrufu sağlayan kompanzasyon teknolojisi ve güvenilir güvenlik koruma modüllerine sahiptir. Hem laboratuvarlarda hem de sahadaki çalışma ortamlarında zorlu test görevlerini yerine getirmek üzere tasarlanan Weshine'in tüm çözümleri, müşterilerin hassas yalıtım performansı kontrolleri gerçekleştirmesine, ilgili endüstri standartlarını karşılamasına ve yüksek voltaj ekipmanlarının uzun süreli istikrarlı çalışmasını sürdürmesine yardımcı olur.

100kV Kısmi Deşarjsız AC Hipot Test Sistemimiz, tüm yüksek gerilim izolasyon testi ve kısmi deşarj izleme taleplerinizi tam olarak karşılayabilir. Özelleştirilmiş çözümler, ayrıntılı teknik veriler ve rekabetçi teklifler için istediğiniz zaman ekibimize ulaşmaktan çekinmeyin.
