Kısmi Deşarjsız AC Dayanım Gerilimi Test Sistemi

Gelişmiş SF6 gaz yalıtımlı transformatör teknolojisini kullanan Kısmi Deşarjsız AC Dayanım Gerilimi Test Sistemi, ≤5pC genel kısmi deşarj seviyesiyle kararlı 250kV çıkış sağlar. Akıllı otomatik kontrol, reaktif güç kompanzasyonu, düşük gürültülü çalışma ve kapsamlı koruma fonksiyonlarına sahip olan bu ürün, enerji tesisleri, endüstriyel işletmeler, üniversiteler, araştırma enstitüleri ve yüksek voltaj laboratuvarları için idealdir.

Enerji endüstrileri izolasyon muayenesi ve mikro kısmi deşarj tespitine yönelik standartları yükseltmeye devam ettikçe, bu test ünitesi bu tür pazar taleplerini karşılamak üzere geliştirildi. Geleneksel yağla doldurulmuş test transformatörlerinin aksine, SF6 yalıtımı, petrol sızıntısı ve kirlilik riskini ortadan kaldırırken, daha kolay taşıma ve yerleştirme için genel ekipman ağırlığını %20 ila %60 oranında azaltır.

Tüm bu güvenilir performanslar profesyonel üretim gücüyle desteklenmektedir. Weshine®, güç sistemi otomasyon cihazları ve test cihazlarının araştırma ve geliştirmesi, üretimi, satışı ve servisi konusunda uzmanlaşmış modern bir yüksek teknoloji fabrikasıdır. Ürünler dünya çapında satılmaktadır ve birçok müşteriden olumlu geri bildirimler almıştır.

Performans

Kısmi Deşarjsız AC Dayanım Gerilimi Test Sistemi, sabit 250kV çıkışı korumak için SF6 gaz yalıtımlı transformatörleri kullanır ve tüm set kısmi deşarjı ≤5pC ile sınırlandırır. Akıllı otomatik kontrol, reaktif güç kompanzasyonu, düşük gürültü ve çok katmanlı güvenlik koruması, onu enerji fabrikaları, endüstriyel müşteriler, üniversiteler ve araştırma laboratuvarları için pratik bir seçim haline getiriyor.

Tüm makinenin kısmi deşarj endeksi ≤5pC'ye ulaşır ve yerleşik SF6 transformatörü, nominal gerilim altında yalnızca ≤3pC kısmi deşarj üretir. Bu kadar mükemmel yalıtım performansı, onu kısmi deşarj denetimi, fabrika kabul kontrolleri, yalıtım doğrulaması ve çeşitli yüksek gerilim araştırma görevleri için ideal kılar.

Yapı

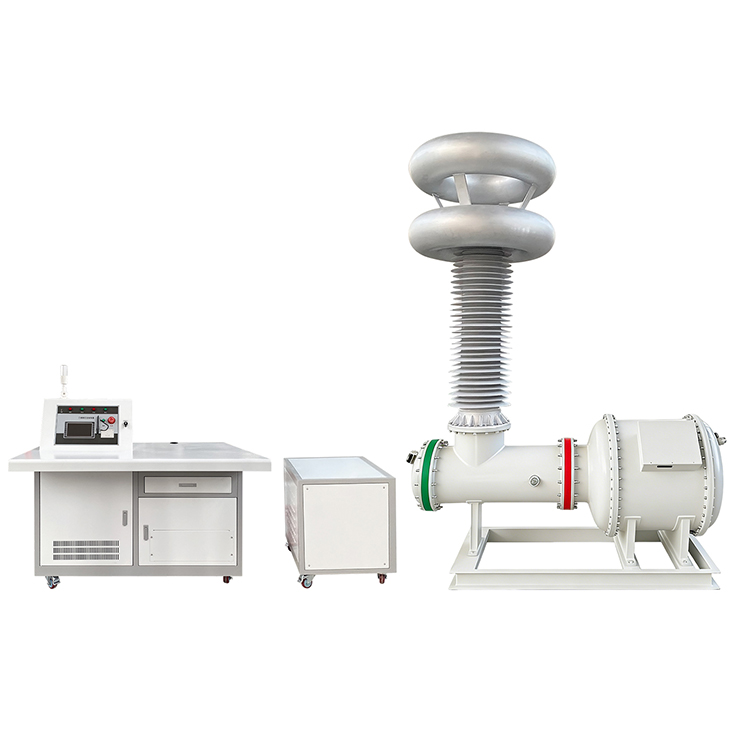

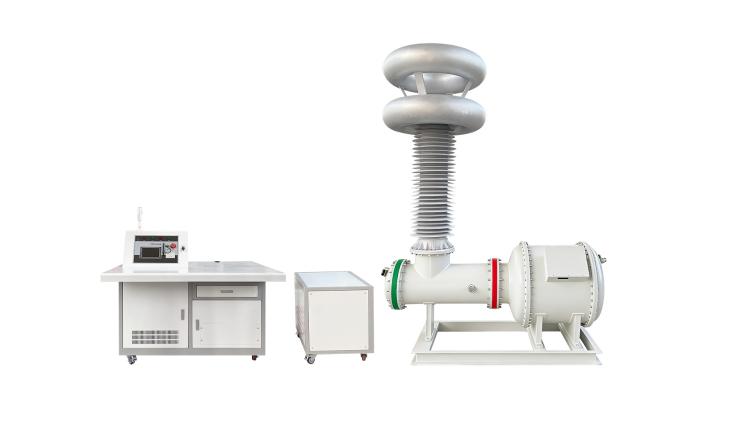

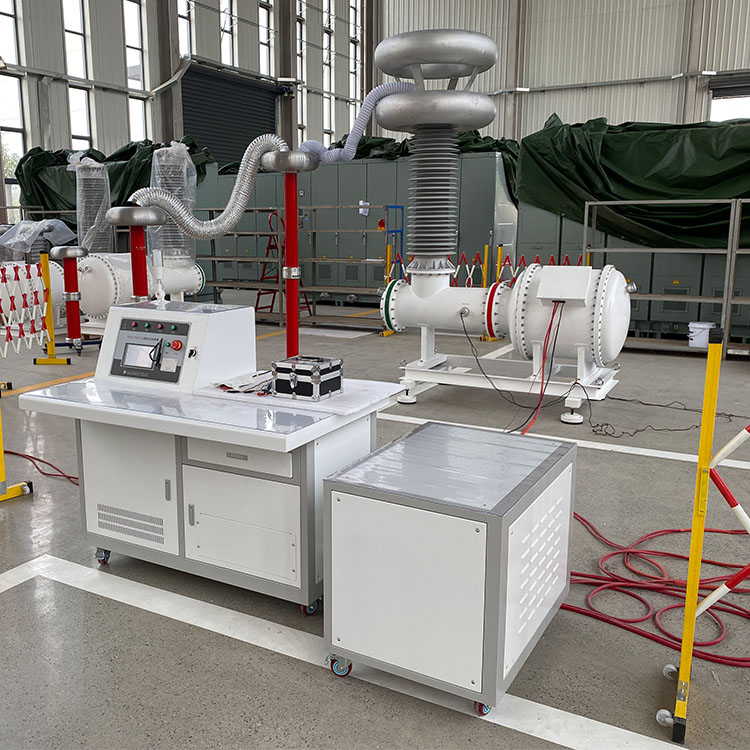

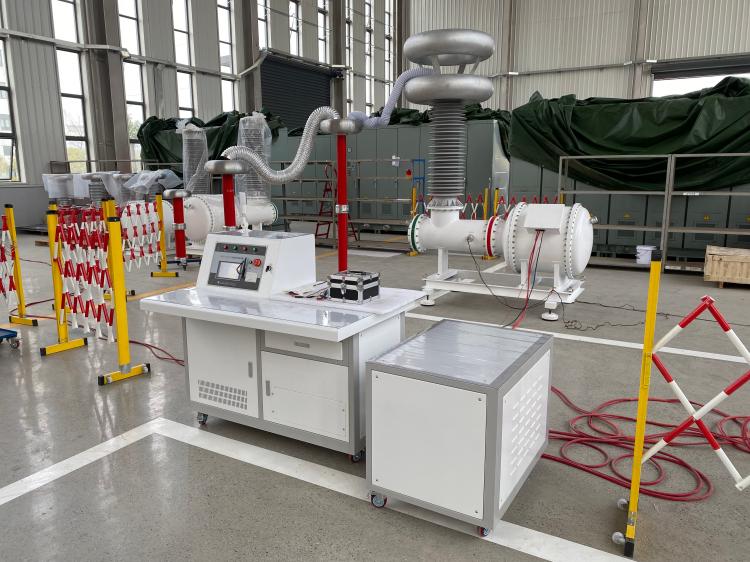

Komple pakette SF6 yalıtımlı test transformatörü, kuplaj kondansatörü, yüksek gerilim akım sınırlama reaktörü, alçak gerilim kompanzasyon reaktörü, izolasyon transformatörü ve tam otomatik kontrol kabini bulunur. Düşük voltaj dengeleme teknolojisi, giriş güç tüketimini %60'a kadar azaltır, bu da test verimliliğini büyük ölçüde artırır ve güç kaynağı gereksinimlerini azaltır.

Kontrol

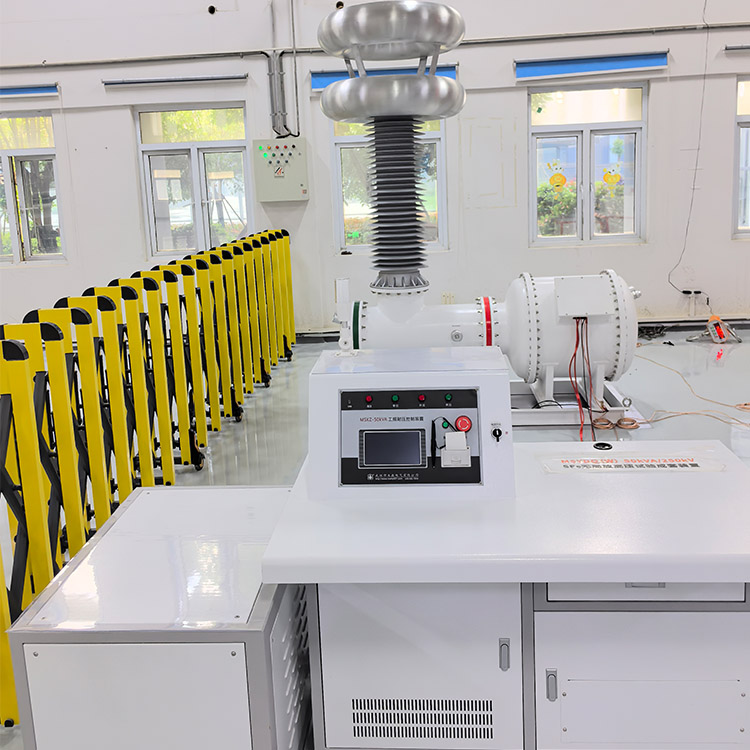

Kısmi Deşarjsız AC Dayanım Gerilimi Test Sistemi, hem otomatik hem de manuel çalışma modlarını destekleyen 7 inç renkli dokunmatik ekranlı kontrol ünitesi ile donatılmıştır. Operatörler beş ayrı voltaj segmentini ayarlayabilir, yükseltme hızını ayarlayabilir ve süreyi serbestçe tutabilir. Otomatik işlevler, gerilim kaldırma, kompanzasyon değiştirme, zamanlama, test sonrası basınç tahliyesi, veri depolama, kayıt arama ve test raporu yazdırmayı kapsar.

Emniyet

Kararlı ve güvenli çalışmayı garanti etmek için ekipman, %5'in altında dalga biçimi bozulması ve 65dB'nin altında çalışma gürültüsü ile düzgün sinüs dalgası voltajı üretir. Aşırı gerilim ve aşırı akım koruma mekanizmaları tam donanımlıdır. Modüler çerçevesi daha sonraki yükseltmeleri destekler ve 1200kV'a kadar ultra yüksek gerilim testleri için genişletilebilir.

Özellikler

1、SF6 gaz yalıtımlı transformatör teknolojisi

2、Çevre kirliliği olmayan yağsız tasarım

3、Tam sistem kısmi deşarj seviyesi ≤5pC

4、Trafo kısmi deşarj seviyesi ≤3pC

5、250kV'a kadar nominal çıkış voltajı

6, Nominal kapasite 50kVA

7、Reaktif güç kompanzasyonu giriş akımını %60'a kadar azaltır

8、Otomatik ve manuel test modları

9、Beş aşamalı programlanabilir voltaj ve zamanlama ayarları

10、Ayarlanabilir voltaj rampa hızı

11、Akıllı voltaj regülasyonu ve kompanzasyon anahtarlaması

12、Geçmişsel veri depolama ve rapor yazdırma

13、Distorsiyon ≤%5 ile kararlı sinüs dalgası çıkışı

14、Düşük çalışma gürültüsü ≤65dB

15, Yüksek voltaj aşırı gerilim koruması

16、Kuyruk akımı aşırı akım koruması

17、Kısmi deşarj ve AC dayanım gerilimi testi için uygundur

Uygulamalar

1、Trafo AC Dayanım Gerilimi Testi

2、GIS Kısmi Deşarj Testi

3、Şalter Yalıtım Testi

4、Yüksek Gerilim Kablo Testi

5、Burç Testi

6、İzolatör Testi

7、Fabrika Kabul Testi (FAT)

8、Yüksek Gerilim Laboratuvar Testleri

9、Elektrikli Ekipman Tip Testi

10、Koruyucu Bakım Programları

Weshine'ın Avantajları

Weshine Electric, yüksek voltaj test ekipmanları ve kısmi deşarj ölçüm sistemlerinin profesyonel bir üreticisidir. VS-W serisi Kısmi Deşarjsız AC Dayanım Gerilimi Test Sistemlerimiz, gelişmiş SF6 yalıtım teknolojisini, ultra düşük kısmi deşarj performansını, akıllı otomasyonu ve güvenilir güvenlik korumasını birleştirir. Zorlu laboratuvar ve saha uygulamaları için tasarlanan Weshine çözümleri, müşterilerin test doğruluğunu artırmasına, mevzuat uyumluluğunu sağlamasına ve uzun vadeli ekipman güvenilirliğini artırmasına yardımcı olur.
