BT Test Cihazı

CT Test Cihazı için icat edilen CT PT Analiz Cihazı Weshine®, müşterilerin önerileri ve derinlemesine teorik araştırmalar geniş çapta benimsendikten sonra oluşturulan yeni bir üründür. Şirketimiz tarafından üretilen, geniş çapta beğenilen ve uygulanan otomatik FA serisi trafo entegre test cihazına dayanmaktadır. Yüksek performanslı DSP ve kol kullanan gelişmiş üretim teknolojisi, istikrarlı ve güvenilir ürün performansı, eksiksiz işlevler, yüksek derecede otomasyon ve Çin'de lider düzeyde olan yüksek verimlilik sağlar. Enstrüman trafo testi için profesyonel bir test ekipmanı endüstrisidir.

Talep Gönder PDF olarak indir

Ürün Açıklaması

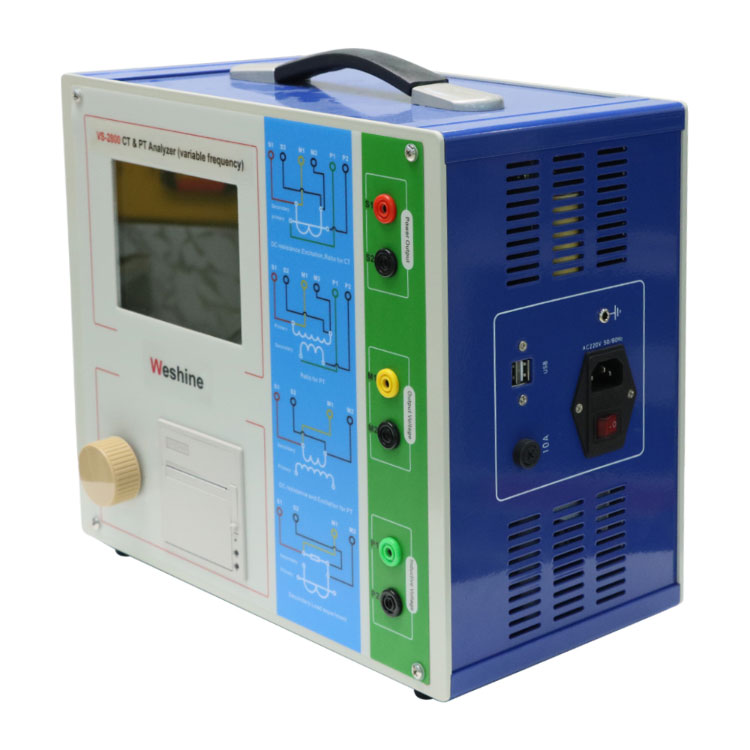

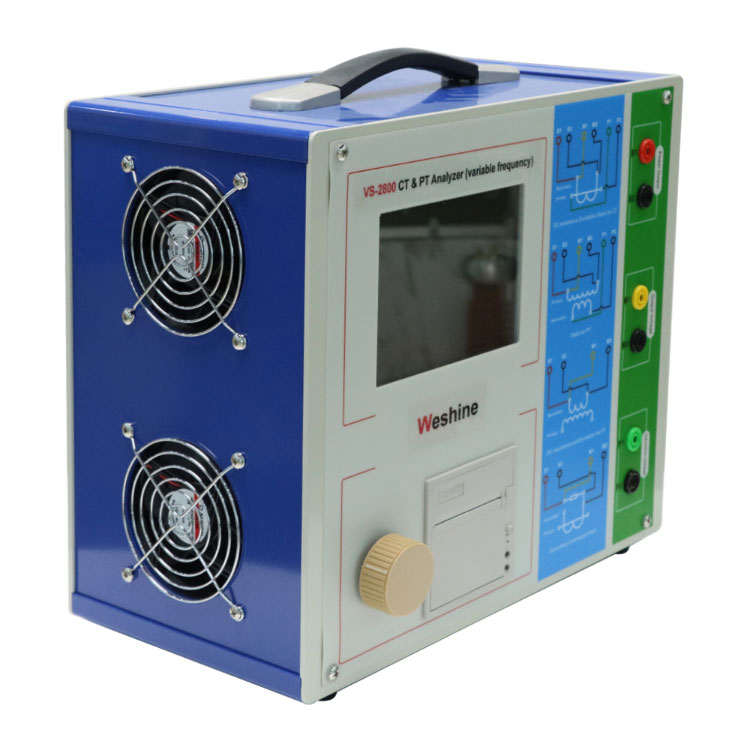

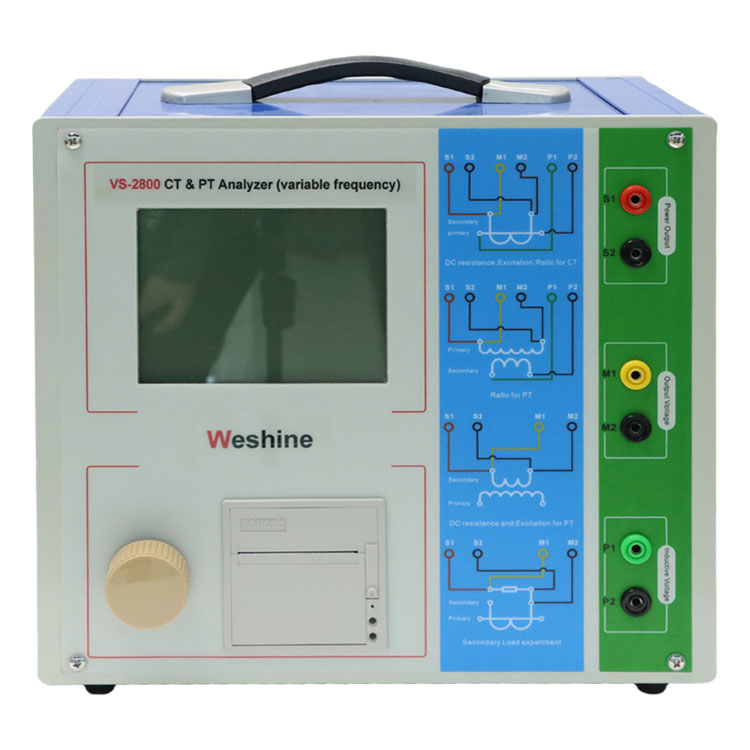

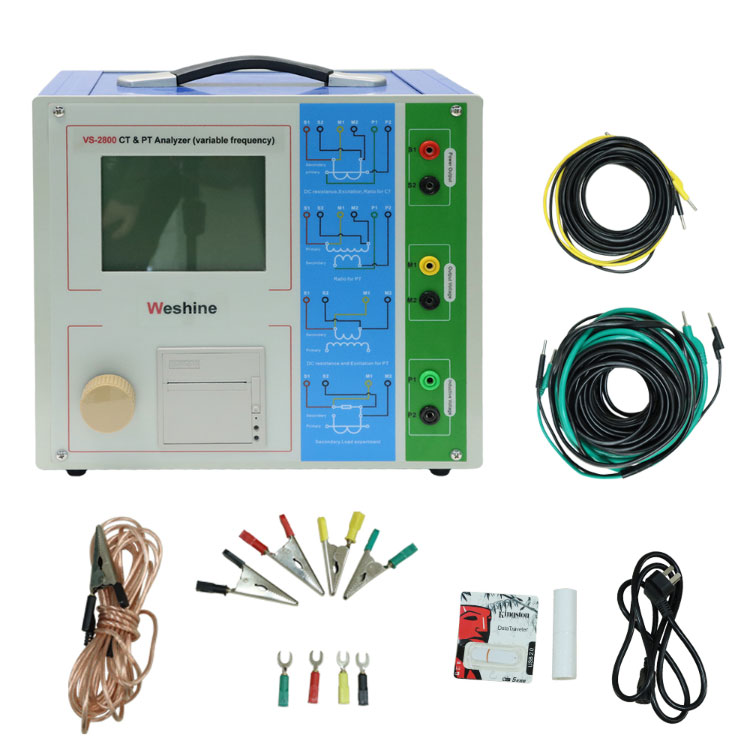

CT Test Cihazı için CT PT Analiz Cihazı

Tam özellikli, uyarma özellikleri (yani volt-amper özellikleri), oran, polarite, sekonder sargı direnci, sekonder yük, oran hatası ve faz kayması gibi çeşitli CT'lerin (TP sınıfı dahil) test gereksinimlerini karşılamakla kalmaz, aynı zamanda elektromanyetik birimin uyarma özellikleri, oran, polarite, sekonder sargı direnci, oran hatası ve faz kayması dahil olmak üzere çeşitli PT'lerin testleri için kullanılır.

Diz noktası gerilimi / akımı, %10 hata eğrisi, doğruluk sınır faktörü (ALF), cihaz güvenlik faktörü (FS), ikinci zaman sabiti (Ts), kalıcılık katsayısı (Kr), doymuş ve doymamış dahil CT, VT parametrelerini otomatik olarak verin endüktans vb.

Trafo tip ve seviyelerine göre otomatik olarak hangi standart testi seçer.

30 kV'a kadar diz voltajında CT testini karşılayabilen gelişmiş düşük frekanslı test yöntemi prensibine dayalıdır.

Cihaz, güç kapatıldığında kaybolmayan 2000 grup test verisi saklayabilir. Test sona erdikten sonra, veriler analiz için USB disk ile PC'ye kopyalanabilir ve WORD raporuna dönüştürülebilir.

Test basit ve kullanışlıdır, CT sekonder direnci, eksitasyon, oran ve olarite testlerini tek tıklamayla tamamlayabilirsiniz.

Ağırlığı 9 kg'dan az olduğu için taşıması kolaydır.

WeshineBT Test CihazıParametre(Şartname)

İsim		için CT PT AnalizörüBT Test Cihazı
kullanım		Sınıf P/TP CT
Çıktı		0~180Vrmsï¼12Armsï¼18Aï¼tepe değeriï¼
BT Oranı	Menzil	1~30000
BT Oranı	kesinlik	±%0,05
PT Oranı	Menzil	1~30000
PT Oranı	kesinlik	±%0,05
Evre	Menzil	±5dk
Evre	kesinlik	0,5 dakika
doğru akım direnci	Menzil	0~300Î©
doğru akım direnci	kesinlik	%2±2mÎ©
Sorumluluk	Menzil	0~300VA
Sorumluluk	kesinlik	%2±0,2VA
Güç kaynağı		AC220V±10%ï¼50Hz
Çevre koşulları
Ağırlık ve Boyutlar		Boyutlar:340 mm×300mm×150mm, Ağırlık

Sıradan uygulama

Weshine'nin CT test parametresi açıklamasıBT Test Cihazıdır-dir:

parametreler	tanım	P	TPY	ölçüm	halkla ilişkiler	PX	TPS	TPX	TPZ
nominal birincil akım	Gerçek akımın oranını doğru bir şekilde hesaplamak için kullanılır	√	√	√	√	√	√	√	√
anma yükü	Plakanın nominal yükü, 0,8 veya 1 için güç faktörü	√	√	√	√	√	√	√	√
güç faktörü	Plakanın nominal yükü, 0,8 veya 1 için güç faktörü	√	√	√	√	√	√	√	√
Nominal doğru limit katsayısıKalf	E.m.f limitini hesaplamak için kullanılan varsayılan 10 plakasının hükümleri. ve bunlara karşılık gelen bileşik hata	√
Nominal doğru limit katsayısıKalf		√
Nominal simetrik kısa devre akım katsayısıKssc	Zirveyi ve karşılık gelen limitlerini e.m.f geçici hata hesaplamak için kullanılan varsayılan10 plakasının hükümleri		√				√	√	√
Nominal simetrik kısa devre akım katsayısıKssc			√				√	√	√
Birincil zaman sabiti	varsayılan: 100ms		√					√	√
İkinci zaman sabiti	varsayılan: 3000ms		√						√
Görev döngüsü	C-t1-O veya C-t1-O-tfr-C-t2-Oï¼varsayılan:C-t1-O döngüsü		√					√
t1	İlk kez geçerli zaman sınırı, varsayılan: 100ms		√					√
uzun1	İlk mıknatıslanma döngüsü sırasında belirtilen doğruluğa ulaşmak için gereken süre, varsayılan: 40ms
tfr	İkinci mıknatıslanma döngüsü sırasında belirtilen doğruluğa ulaşmak için gereken süre, varsayılan: 500ms, C-t1-O-tfr-C-t2-O'yu Seçin, Döngü gösterilecektir		√					√
t2	İkinci zaman için mevcut zaman limiti,varsayılan:100ms.ChooseC-t1-O-tfr-C-t2-O,Döngü gösterilecektir		√		√			√
uzun2	Doğru zaman sınırlarını koruyarak ikinci akış, varsayılan: 40ms		√					√
uzun2	C-t1-O-tfr-C-t2-O'yu seçin, döngü gösterilecektir		√					√
Anma enstrüman güvenlik katsayısı FS	Etiket düzenlemesi, varsayılan: 10			√
Anma enstrüman güvenlik katsayısı FS	Bileşik hata limitinin ve bunlara karşılık gelen elektromotor kuvvetinin hesaplanması için kullanılır			√
Nominal hesaplama katsayıları						√
Anma bükülme noktası potansiyeli (Ek)						√
Ek ile karşılık gelen yani						√
boyutlandırma faktörü							√
Derecelendirilmiş Ual	Nominal eşdeğer ikinci dereceden sınır gerilimi						√
Ual ile karşılık gelen Ial							√

Weshine'nin PT test parametresi açıklamasıBT Test Cihazıdır-dir:

deneme öğesi			Tanım	Bağlantı şeması
direnç	heyecan	oran	Tanım	Bağlantı şeması
√			CT'nin sekonder sargı direncini ölçün	Şekil 2.10, birincil sargı ölçülüyorsa bağlantı kesilmelidir.
√	√		CT'nin ikincil sargı direncini ve uyarma karakteristiğini ölçün	Şekil 2.10, birincil sargı ölçülüyorsa bağlantı kesilmelidir.
		√	Oranını ve polaritesini kontrol edin	Şekil 2.11

Seçimler

Weshine, özellikle tüm Elektrikli Ekipman yelpazesiyle ilgilenmek için 8 yıllık bir deneyime sahiptir. Şu anda, Weshine çeşitli CT PT Analizörünü icat etti.BT Test Cihazıform olarak gösterildiği gibi:

CT PTANALYZER İÇİN SİPARİŞ BİLGİLERİBT Test Cihazı
Kedi. Numara.	Maksimum Test Gerilimi	Maksimum Test Akımı	Oran Testi Doğruluğu	boyutlar	Ağırlık
VS-2800	0 - 2500 Vrms	0 - 1000 A	±%0,2	425x290x310mm	30 kilo
VS-2800A	0 - 180 Vrms	0 - 150 A	±%0,1	340x300x150mm	9 kilo
VS-2800B	0 - 180 Vrms	0 - 150 A	±%0,05	340x300x150mm	9 kilo

*Tedarik Zinciri sorunlarına bağlı olarak: Geçerli fiyatlandırma ve teslimat süreleri için lütfen tercih ettiğiniz Yetkili Weshine Distribütörü ile iletişime geçin.

CT PT ANALYZERFOR NASIL SEÇİLİR?BT Test Cihazı?

■VS-2800:Gerçek güç frekansı, transformatörün çalışma durumunu simüle eder.

■VS-2800A:VS-2800 temel alınarak yükseltilmiş, frekans dönüştürme teknolojisi, kompakt gövde, güçlü anti-girişim, daha düşük test voltajı daha güvenli ve daha güvenilir anlamına gelir.

■VS-2800B:Eşsiz dönüş oranı testi doğruluğu% 0,05'e ulaştı, küçük yenilik, büyük bilgelik.

Kalite Belgeleri

Şirketimizin tüm başarısının, sağladığımız ürünlerin kalitesiyle doğrudan ilgili olduğuna her zaman inanıyoruz. için CTPT AnalizörüBT Test CihazıISO9001,ISO14000:14001 yönergelerinde belirtilen en yüksek kalite gereksinimlerini ve sıkı kalite kontrol sistemimizi karşılayın.
