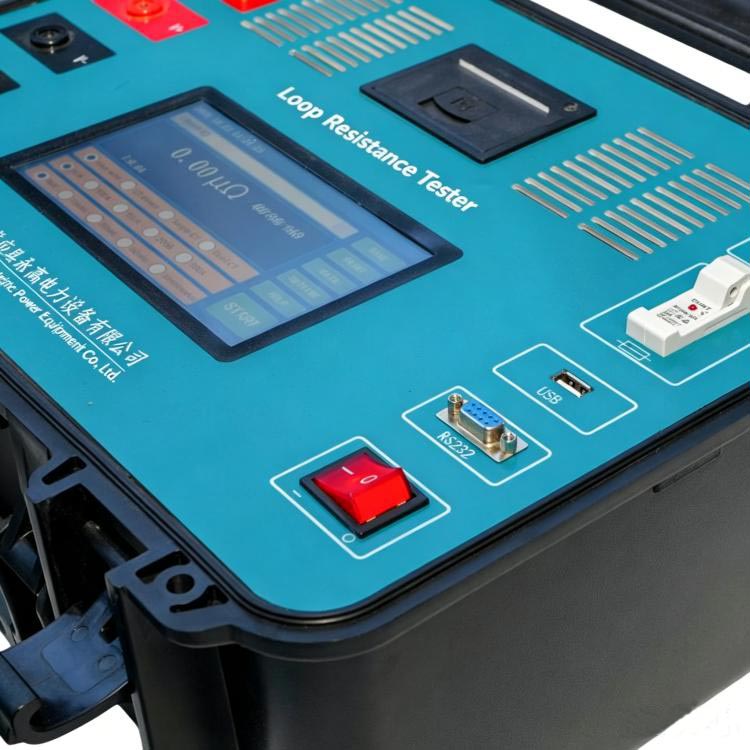

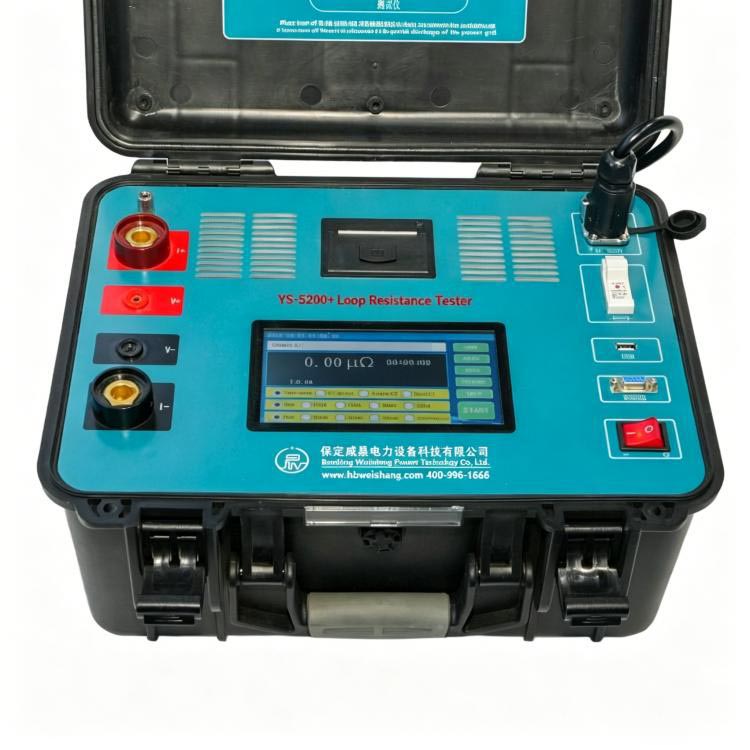

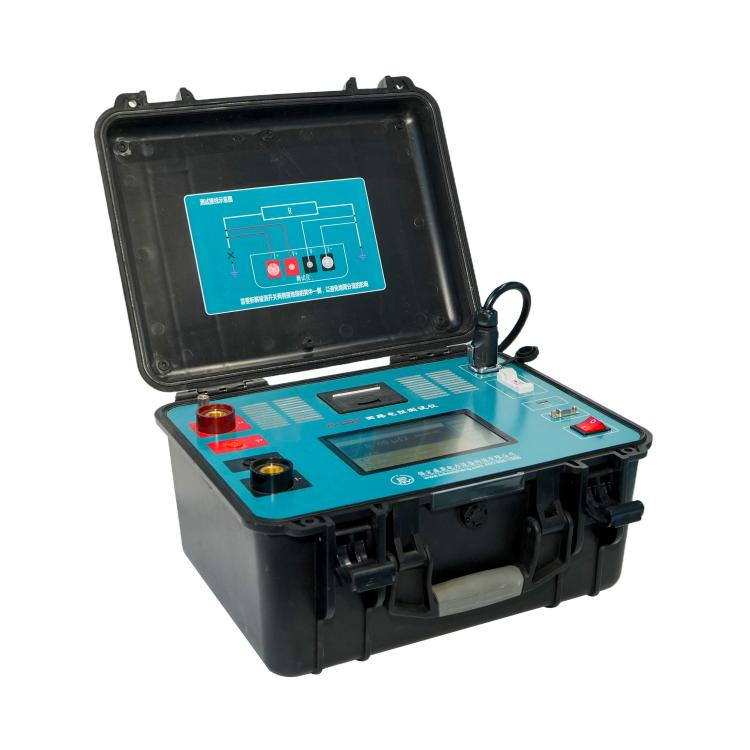

Masaüstü 300A Akıllı Devre Direnci Test Cihazı

Çin'deki profesyonel bir üretici ve tedarikçi olan Weshine tarafından sunulan dayanıklı Masaüstü 300A Akıllı Devre Direnci Test Cihazı, akımlar tek döngülerden veya çoklu paralel dallardan geçtiğinde bile devre kesiciler, ayırıcılar, topraklama anahtarları ve bara bağlantıları üzerinde hassas mikro-ohm okumaları sağlar.

Bu üniteyi DL/T845.4-2019 ve IEC dört telli test standartlarını takip ederek, yüksek akım direnci algılamaya yönelik sektör taleplerini tam olarak karşılayan şekilde ürettik.

Makinenin içinde, çok kanallı akım algılama donanımıyla eşleştirilmiş, yüksek güçlü bir sabit akım kaynağı bulunur. Bu yapı, karmaşık paralel topraklama ızgaraları üzerinde çalışırken bile çıkış akımını sabit ve voltaj örneklemesini doğru tutar; mühendislik müteahhitlerinin bu model için tekrar tekrar toplu sipariş vermelerinin temel nedeni de budur.

Temel Ölçüm Prensipleri

Masaüstü 300A Akıllı Devre Direnci Test Cihazı iki temel işlevsel modüle dayanır:

1. Ayarlanabilir yüksek sabit akım çıkışı: 50A–300A

2.Kablosuz DC kelepçe sensörü: 0~±600A akım yakalama

Ohm Yasasına göre gerçek temas direncini hesaplar: R = V / I₀

V = temas noktalarında voltaj düşüşü algılandı

I₀ = test edilen daldan geçen gerçek akım

Akıllı Test Modları (Temel Yenilik)

weshine electric, farklı saha koşullarını desteklemek için dört gelişmiş test modunu entegre eder:

1. Geleneksel Devre Direnç Modu

Kullanıcıların şönt akım girişimini atlatmak için topraklama ağının bir tarafının bağlantısını kesmesi gerekir. Test cihazı 300A DC'ye kadar akım besler ve voltaj düşüşü verilerini okur. Bu mod en yüksek hassasiyeti sağlar ve planlı bakım sahalarında iyi çalışır.

2. Kelepçe Doğrudan Ölçüm Modu

Topraklama bağlantılarını ayırmaya gerek yoktur. Kablosuz kelepçe, gerçek zamanlı branş akımı I₀'i izler, ardından makine, direnci R=V/I₀ ile otomatik olarak hesaplar. Öne Çıkanlar: Sökme işlemi yok, saha testleri daha hızlı, canlı alan bakımı için daha güvenli.

3. Tek Taraflı Şant Modu

Kabin topraklaması ve dağıtılmış topraklama ızgaraları gibi paralel topraklama düzenleri için uygundur. Kelepçe şönt branş akımı I₂'yi ölçer ve cihaz, direnci hesaplamadan önce I₀=I₁−I₂ ile etkili test akımını hesaplar. Kısmi paralel akımlardan kaynaklanan doğruluk hatalarını düzeltir.

4. Çift Taraflı Şant Modu

Trafo merkezlerinde çift yönlü bölünmüş akımlara sahip büyük topraklama ızgaraları için. İki kelepçe I21 ve I22 dal akımlarını toplar; sistem, çok dallı ağlar için gerçek direnç verilerini elde etmek için I₀=I₁−I21−I22'yi hesaplar.

Emniyet ve Kelepçe Sistemi Tasarımı

Eşleşen kablosuz kelepçeler, DC akım yönünü otomatik olarak tanımlayabilir.

Anahtar kelepçe özellikleri:

1、DC test aralığı: 0 ila ±600A

2、Doğru veriler için doğru akım yönüne hizalanmalıdır

3、Ölçüm sapmasını dengelemek için dahili kalibrasyon fonksiyonu

Operasyon güvenliği hatırlatmaları:

1、Donanımın hasar görmesini önlemek için kelepçeyi ölçüm aralığının ötesinde çalıştırmayın.

2、Okumaları stabilize etmek için mevcut yön işaretlerini takip ederek kelepçeleri takın

3、Veri hatalarını azaltmak için kalibrasyonu düzenli olarak çalıştırın

Adım Adım Çalıştırma Kılavuzu

Bu masaüstü test cihazı, yüksek akım senaryoları için standart saha testi iş akışlarını takip eder.

Adım 1: Sistem Hazırlığı

Ekipmanın tamamen kapalı olduğunu, topraklama kurulumunun tamamlandığını ve kelepçe pillerinin tamamen şarj edildiğini doğrulayın. Toplu tedarik müşterileri, sevkiyatla birlikte tam operasyon el kitaplarını alabilirler.

Adım 2: Kablolama Yapılandırması

I+ ve I- test devresinin iki ucuna bağlanır; V+ ve V- iç voltaj örnekleme noktalarına bağlanır. Kablo direnci girişimini ortadan kaldırmak için gerilim problarını her zaman akım döngüsünün içine yerleştirin.

Adım 3: Mod Seçimi

Bir test modu seçin: geleneksel sökme modu, doğrudan kelepçe modu, tek şönt modu veya ikili şönt modu. Daha sonra çıkış akımını (50A–300A) ve test süresini (Hızlı / 10s / 30s / 60s / Sürekli) ayarlayın.

Adım 4: Ölçüm Süreci

Makine, manuel ayar gerektirmeden otomatik olarak akım artışını, kararlılık kontrolünü, gerçek zamanlı akım yakalamayı, voltaj örneklemeyi, direnç hesaplamasını ve sıcaklık telafisini çalıştırır.

Adım 5: Sonuç Gösterimi

Ekranda toplam akım I₁, dal kelepçe akımları (I₂ / I21 / I22), mikro ohm cinsinden direnç değeri, test süresi ve kararlılık durumu gösterilir.

Adım 6: Veri Yönetimi

Operatörler test günlüklerini yerel belleğe kaydedebilir, kayıtları FAT32 USB sürücüleri aracılığıyla dışa aktarabilir, isteğe bağlı yazdırma modülleriyle raporları yazdırabilir ve geçmiş test verilerine istedikleri zaman geriye bakabilirler.

Uygulama Senaryoları

Bu Masaüstü 300A Akıllı Devre Direnci Test Cihazı, aşağıdaki sektörlerdeki alıcılar tarafından yaygın olarak benimsenen, karmaşık topraklama ve güçlü elektromanyetik girişim koşulları altında direnç algılama görevlerini yerine getirir:

1、Büyük trafo merkezleri

2、Elektrik üretim tesisleri

3、Endüstriyel şalt sistemleri

4、Yüksek gerilim iletim tesisleri

5、Şebeke ağlarının topraklanması

Sistem aşağıdaki koşullar altında güvenilir bir şekilde çalışır:

1、Güçlü elektromanyetik girişim

2、Paralel akım dağıtımı

3、、Sınırlı bağlantı kesme erişimi

4、Sürekli bakım işlemleri

Tipik Test Kullanımları

1、Yüksek gerilim devre kesicileri için kontak direnci testi

2、 Trafo merkezi topraklama ızgaralarının arıza denetimi

3、Bara bağlantı bağlantı noktalarının direnç tespiti

4、GIS/AIS şalter dolapları için rutin bakım

5、Enerji santrali elektrik ekipmanı için fabrika kalite kontrolü

6、İletim ağları için yer sistemi analizi

7、Endüstriyel güç dağıtım sistemlerinde sorun giderme

Weshine'ın Avantajları

Modern güç sistemlerindeki zorlu paralel akım ve karmaşık topraklama sorunlarını çözmek için çok modlu ölçüm mimarisine sahip Masaüstü 300A Akıllı Devre Direnci Test Cihazını oluşturduk. Kablosuz kelepçenin sökülmeden testi, bakımın aksama süresini kısaltır ve saha güvenliğini büyük ölçüde artırır; bu da birçok elektrik hizmeti tedarikçisinin bizimle uzun vadeli tedarik sözleşmeleri imzalamasını sağlar.

Çok kanallı gerçek zamanlı akım hesaplama algoritmaları, paralel topraklama ortamlarında bile doğru direnç değerleri sağlar. 300A yüksek akım çıkışı, eskimiş temas yüzeylerindeki oksit katmanlarını hızlı bir şekilde parçalayarak aşınmış iletken bağlantı noktaları için daha güvenilir test sonuçları sağlar. Dahili akıllı termal kontrol, üniteyi uzun süreli yüksek akımlı çalışma yükleri altında sabit tutar.

Alıcılar için kullanıcı dostu endüstriyel tasarım avantajları:

1、Çok modlu akıllı çalışma

2、Görselleştirilmiş gerçek zamanlı güncel veri ekranı

3、Tam set otomatik güvenlik koruma fonksiyonları

4、Yapılandırılmış veri depolama ve dışa aktarma

Proje tedarikiniz için özelleştirilmiş teklifler almak ve teknik parametre dosyalarını tamamlamak için hemen satış ekibimizle iletişime geçin.
