Dijital Yalıtım Test Cihazı

Ürün Açıklaması

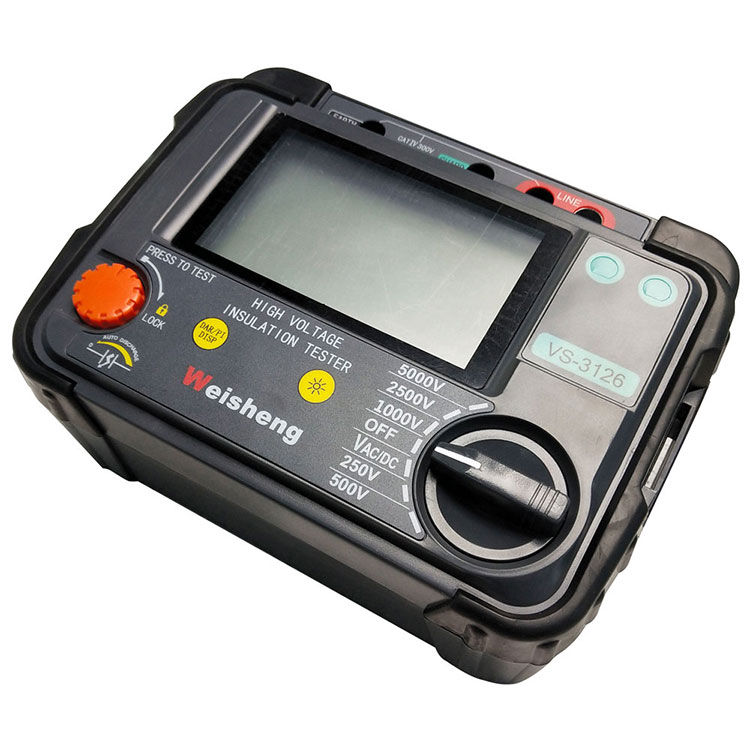

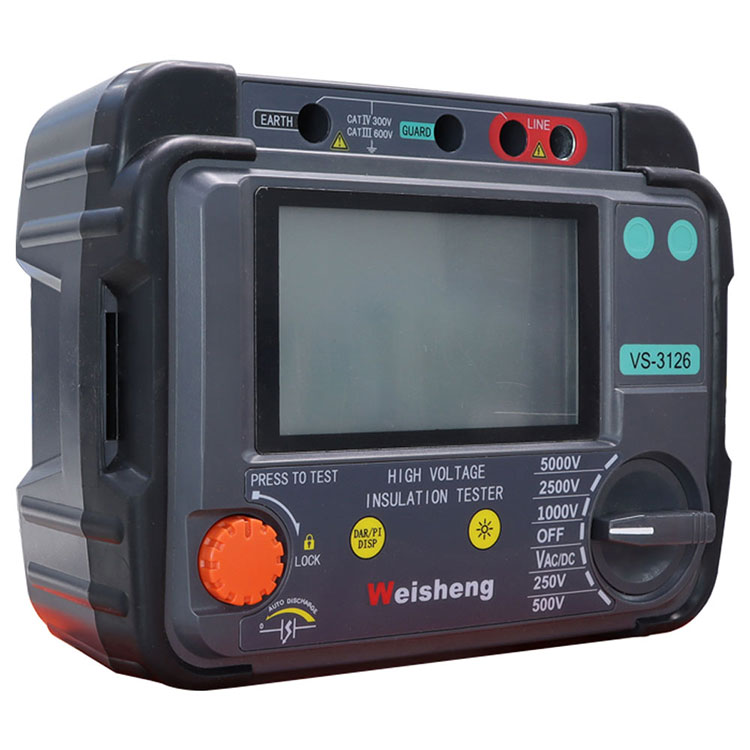

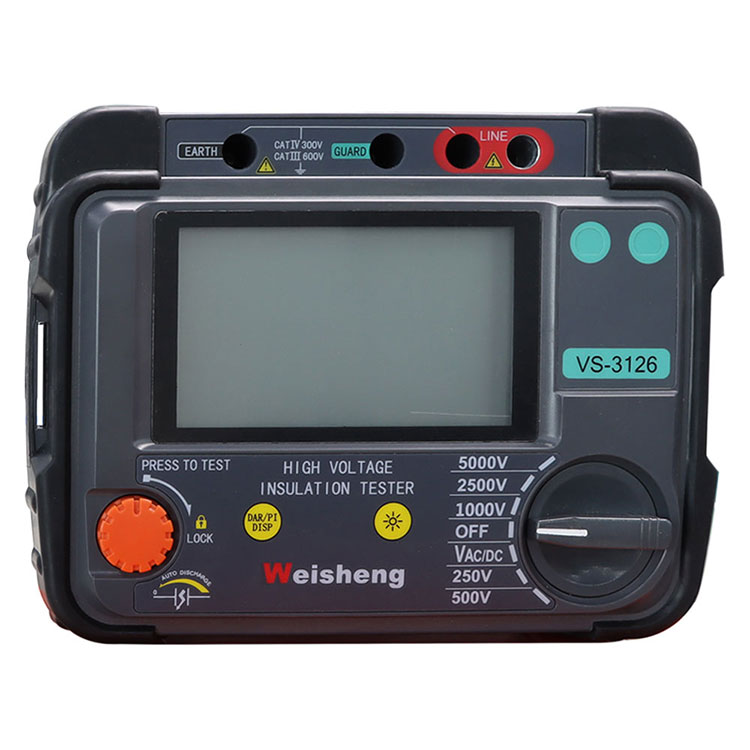

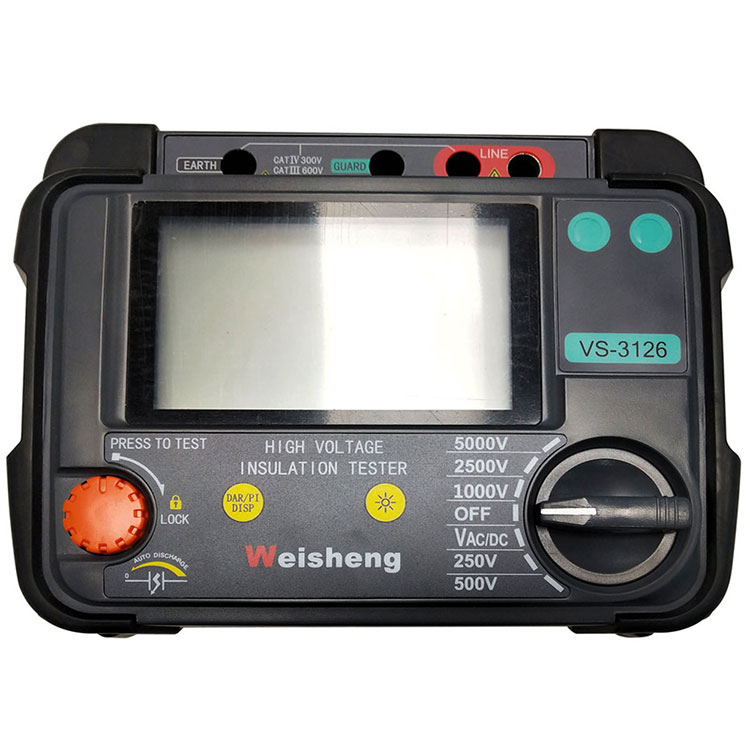

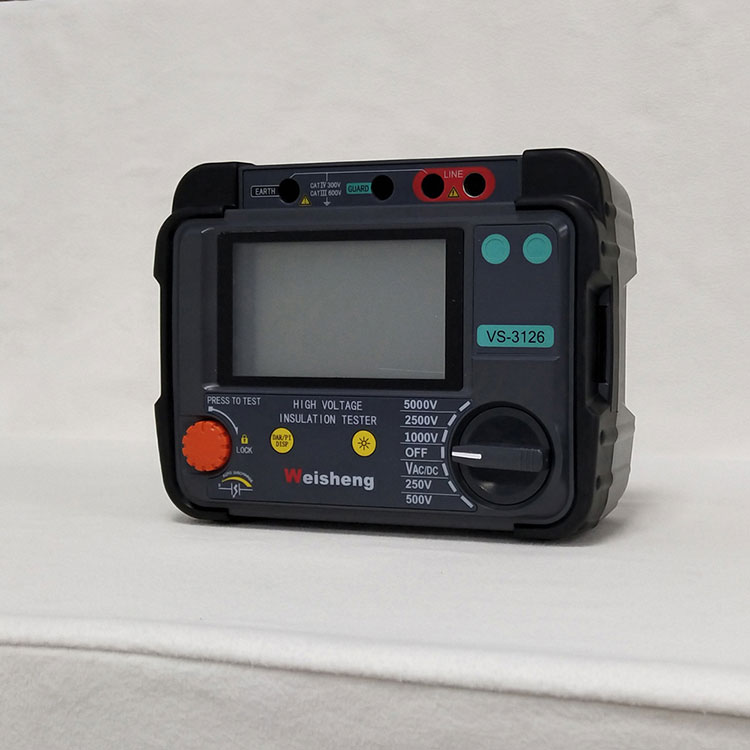

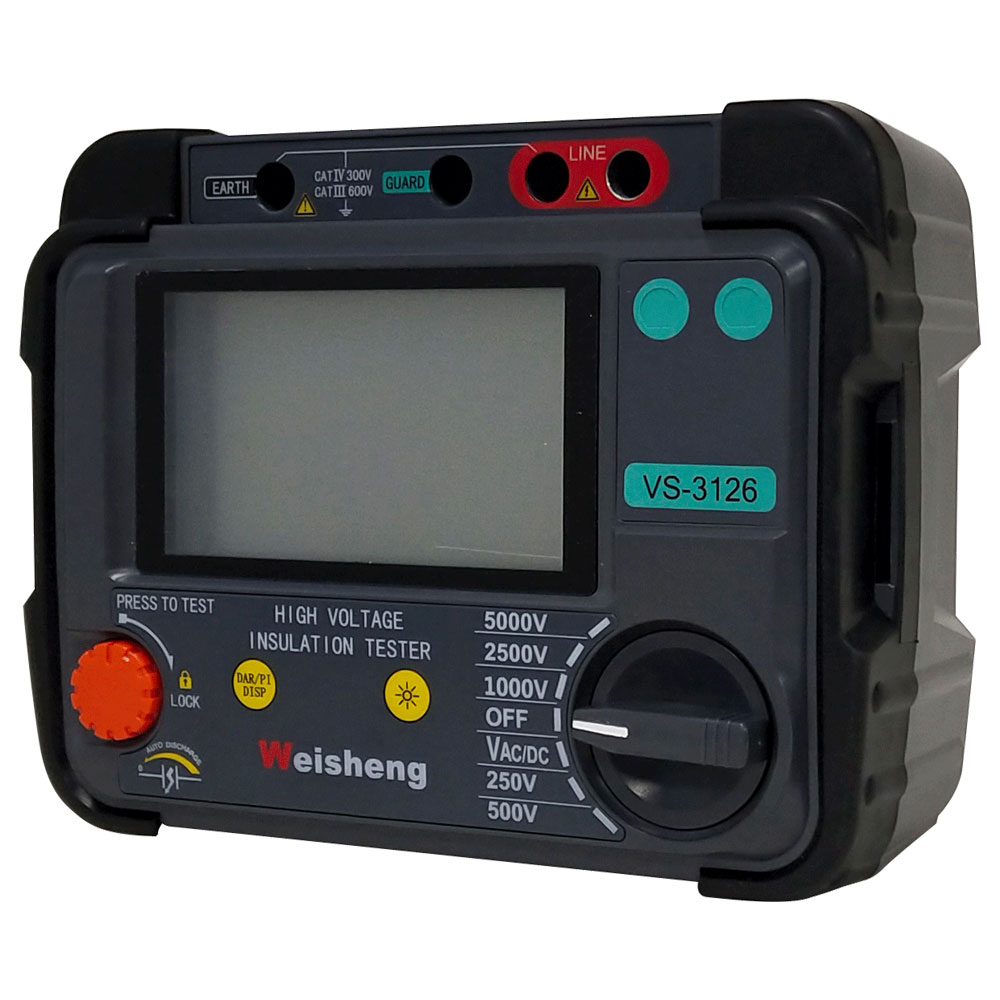

WeshineDijital Yalıtım Test Cihazıkabloların, dönen tesis makinelerinin, transformatörlerin, şalt cihazlarının ve endüstriyel uygulamaların bakım ve servisinde yüksek gerilim izolasyon direnci testi için tasarlanmış dijital ve analog ark göstergeli.

DC izolasyon testleri 250 V, 500 V, 1000 V, 2500 V, 5000 V'de yapılır. İzolasyon direnci ölçüm aralığı 100 kÎ© ila 1000 GÎ©'dir. Test edilen kapasitif devreler için otomatik deşarj sağlanır ve azalan voltaj görüntülenir.

Koruma terminali, yalıtım direnci testleri yapılırken yüzey sızıntısının ve dolayısıyla hatalı ölçümlerin etkilerini en aza indirmek için kullanılabilir.

Kapasitif test nesneleri için cihaz, dahili bir direnç yoluyla otomatik olarak deşarj olur ve terminaller boyunca 30 V ila 600 V aralığında voltajı gösterir ve daha yüksek voltajlar “Hi” ile gösterilir. Bu özellik, reaktif yüklerin test edilmesinin ardından azalan voltaj göstergesi verecektir. Voltaj göstergesi kaybolduğunda, kullanıcının test uçlarını çıkarması güvenlidir.

WeshineDijital Yalıtım Test Cihazısekiz adet 1,5 V IEC LR6 (AA) hücre tarafından desteklenmektedir. Tasarım güvenliği özellikleri arasında yüksek voltaj uyarı göstergesi, IR testinden sonra harici voltaj göstergesi, reaktif yüklerin ve test uçlarının otomatik olarak boşaltılması yer alır.

BAŞVURU

Elektrik yalıtım malzemeleri zamanla bozularak arızalara ve maliyetli onarım faturalarına yol açar. Yalıtım direnci test cihazları, yalıtım boyunca düzenlenmiş bir DC voltajı uygular ve yalıtım direncini hesaplamak için Ohm yasasını uygulayarak içinden geçen akım akışını ölçer. Akım akar çünkü hiçbir yalıtım malzemesi mükemmel değildir.

IR test cihazı kullanımları şunları içerir:

â

■ Ekipman kurulumu

■ Rutin bakım

■ Sorun çözümleri

Yüksek voltajlı DC ile izolasyon testi, izolasyon polarizasyonunu öyle etkiler ki, test edilen ünitenin tamamen deşarjı olmadan ardışık testler farklı sonuçlar verir.

Sonuçları yönlendirebilmek için bir yalıtkanı bağlama ve test etme konusunda her zaman aynı süreç ve tekniğin kullanılmasına özen gösterilmelidir. İzolasyonun sıcaklığını ve IR değerlerini kaydetmek önemlidir.

ÖZELLİKLER VE AVANTAJLAR

■ Kompakt, sağlam yalıtım direnci test cihazı

■ Kolay kullanım ve voltaj aralığı seçimi

■ AC ve DC voltmetre (30 V - 600 V)

■ Kullanıcı tarafından ayarlanabilen IR test zamanlayıcısı (varsayılan 1 dak), (maks. 19 m 50 s)

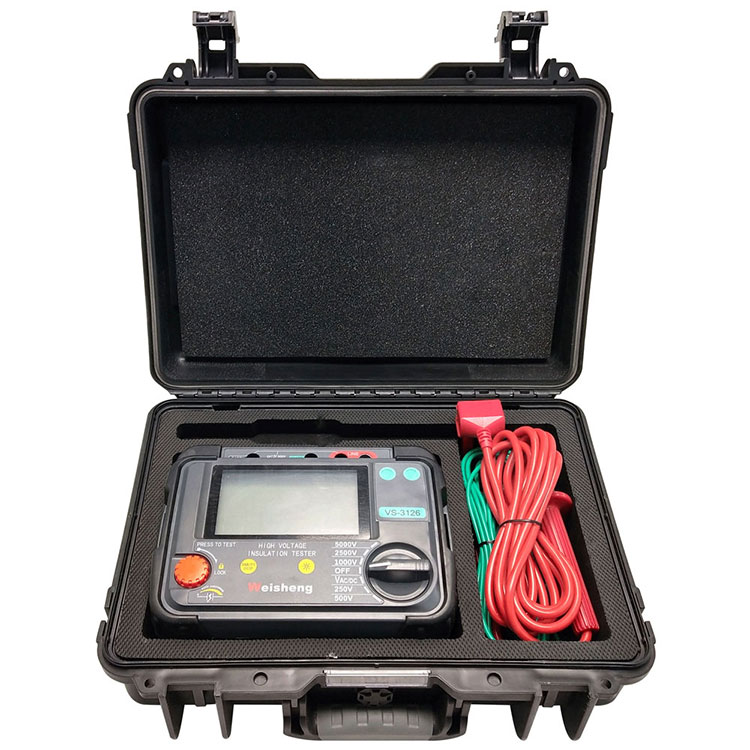

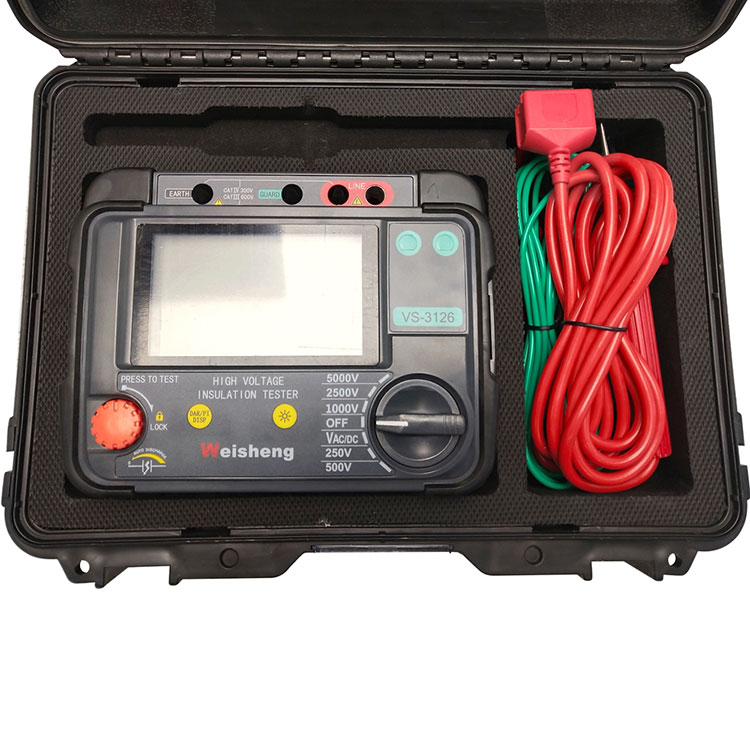

■ Alet ve kablolar için yumuşak taşıma çantası

■ Hızlı başlangıç ve eksiksiz kullanım kılavuzu

■ Ek güvenlik için kilitleme HV yalıtımlı fişler

■ Terminaller arasındaki panjurlar, yanlışlıkla kir ve diğer nesnelerin girmesini önler

ÖZELLİKLER

Yalıtım aralığı	0,1 MÎ© ila 2 TÎ©
Nominal test gerilimleri	250 V, 500 V, 1000 V, 2500 V, 5000 V
Terminal voltajı doğruluğu
	test voltajı
	â¥1000 V 0... Nominal değerin %5'i test voltajı
Yalıtım doğruluğu	±5% ±3 hane
Kısa devre akımı	5 mA ±0,5 mA
voltmetre doğruluğu	±2%rdg±3dgt
Güç kaynağı	8 adet LR6/AA pil
Çalışma sıcaklığı aralığı ve nem
	- 20°C ila 45°C
Nem	%80 bağıl nem
Saklama sıcaklığı aralığı ve nem
	-20 °C ila 60 °C
Emniyet koruması	İzolasyon Kat III 600 V
Not	Belirtilen çevresel sınırlara sahip servis hatası, içsel hatanın iki katıdır
EMC	IEC 61326-1:2013'e uygundur
boyutlar	177 mm x 226 mm x 100 mm
Ağırlık	1,9 kg (pil dahil)

VS-3121

VS-3121Dijital Yalıtım Test Cihazıçalışma gerilimlerinin 1000 V'u geçtiği ve daha yüksek izolasyon test gerilimlerinin gerektiği Elektriksel ve Endüstriyel test uygulamaları için tasarlanmıştır.

VS-3121A'dan farklı olarak VS-3121, 50 V, 100 V, 250 V, 500 V, 1000 V ve 2500 V sabit voltaj aralığı sunar.

1 kV üzerinde çalışma gerilimlerine sahip ekipman gerektirirDijital Yalıtım Test Cihazı1 kV üzerindeki voltajlarda. Yüksek voltaj testinin merkezinde yer alan 5/10/15 kV ünitelerimiz birinci sınıf güvenlik, rahatlık ve taşınabilirlik ile birlikte en yüksek düzeyde kalite testi sağlar.

Tüm yüksek sermayeli ürünlerin tam yalıtım testi yeteneği için

VS-3127

VS-3127Dijital Yalıtım Test Cihazımaksimum 30 TÎ© dirençle 15 kV test voltajına kadar doğru yalıtım direnci ölçümleri yapma olanağı sunar. Direnç ölçüm doğruluğu 1 MÎ© ila 3 TÎ© arasında ± %5'tir!

Kamu hizmetleri ve hizmet şirketleri için VS-3127, esnekliği ve geleceğe hazır olma yeteneği ile çok yönlü bir test cihazıdır. Weshine VS-3127, nerede çalışırsanız çalışın çalışacak şekilde tasarlanmıştır.

Çıkış anma gerilimi maks. 7 vitese ulaşır (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Maksimum kısa devre akımı 7mA

İzolasyon direnci testi (IR), polarizasyon indeksi testiï¼PI), dielektrik absorpsiyon oranı testi(DAR). Rampa testi modu (RAMP), filtrelenmiş direnç testi modu (FR). *Kapasitans Testi (Kap.).

Voltaj izleme fonksiyonu, ölçülen canlı voltajın otomatik olarak izlenmesi

NEDEN 15 KV'DA TEST YAPILMALI?

5 kV ila 15 kV, test akımını üç katına çıkarır - bu, yüksek gürültü varlığında negatif test akımını önleyebilir.

15 kV, NETA ATS 2007'ye göre 35.000 V ila 69.000 V arasındaki varlıklar için belirtilmiştir.

34.500 V üzerindeki motorlar, NETA ATS 2007'ye göre 15 kV'da test edilmelidir.

ÖZELLİKLER

Yalıtım aralığı	0,1 MÎ© ila 30 TÎ©
Nominal test gerilimleri	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Terminal voltajı doğruluğu
	ï¼5%ï½%10ï¼±10V
Yalıtım doğruluğu	1 MÎ© ila 3 TÎ©, ±%5 ±3 basamak
	ï¼3 TÎ©, ±20% ±3 basamak
Kısa devre akımı	â¥7 mA ±0,5 mA
Rampa testi modu	±2%rdg±3dgt
Güç kaynağı	Ön ayarlı voltajın %10'luk kademeli boyutunu test ederek önceden ayarlı voltajı artırın
Çalışma sıcaklığı aralığı ve nem
	- 20°C ila 50°C
Nem	%80 bağıl nem
Saklama sıcaklığı aralığı ve nem
	-25 °C ila 65 °C
Voltaj testi	AC/DC:0Vï½1000V, Doğruluk: ±5%rdg±3V
kapasitans testi	10nFï½25uF, Doğruluk: ±10%rdg±10nF
Şimdiki test	0.01nAï½7mA, Doğruluk: ±5%rdg±0.5nA
Emniyet koruması	İzolasyon Kat III 600 V
Not	Belirtilen çevresel sınırlara sahip servis hatası, içsel hatanın iki katıdır
EMC	IEC 61326-1:2013'e uygundur
boyutlar	280 mm x 260 mm x 160 mm
Ağırlık	4,9 kg (pil dahil)

Seçimler

Weshine, özellikle tüm Elektrikli Ekipman yelpazesiyle ilgilenmek için 8 yıllık deneyime sahiptir. Şu anda, Weshine çeşitli icat ettiDijital Yalıtım Test Cihazıform olarak gösterildiği gibi her adım için:

SİPARİŞ BİLGİLERİDijital Yalıtım Test CihazıS
Kedi. Numara.	Maksimum Test Gerilimi	Maksimum Test Aralığı	IR/PI/DAR	RAMPA	FR	Yüzbaşı
VS-3121	2,5kV	100 GÎ©	√
VS-3121A	5.0kV	20 TÎ©	√
VS-3125	5.0kV	10 TÎ©	√	√	√
VS-3125A	5.0kV	10 TÎ©	√	√	√	√
VS-3126	10.0kV	20 TÎ©	√	√	√
VS-3126A	10.0kV	20 TÎ©	√	√	√	√
VS-3127	15.0kV	30 TÎ©	√	√	√	√

Tedarik Zinciri sorunlarına bağlı olarak: Geçerli fiyatlandırma ve teslim süreleri için lütfen tercih ettiğiniz Yetkili Weshine Distribütörü ile iletişime geçin.
