Transformatörün Yük Testi

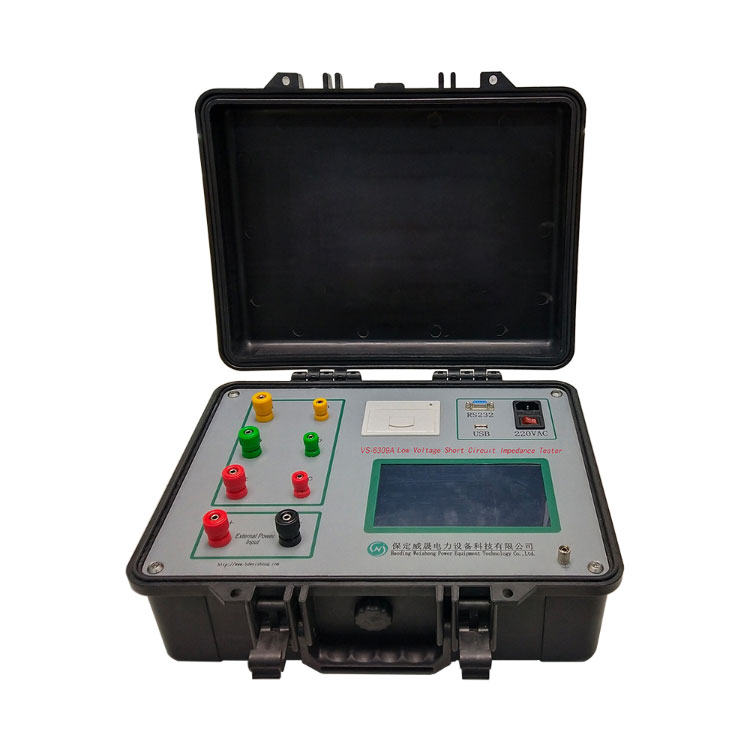

Transformatörün Yük Testi,Weshine® Trafo AG Kısa Devre Empedans Test Cihazı, harici bir voltaj regülatörü ile sağlanmaz ve birincil bağlantı modunu benimser. Üç fazlı testi başlatır ve parametre girildiğinde empedans hata yüzdesini otomatik olarak hesaplar ve sezgisel sonuçlar sağlar. Bu, sahadaki transformatörlerin sargı deformasyonunu tespit eden hızlı bir test cihazıdır.

Talep Gönder PDF olarak indir

Ürün Açıklaması

WeshineTransformatörün Yük Testi

Otomatik trafo düşük voltajlı kısa devre empedans test cihazının iki test gücü modeli vardır:

1. Dahili güç kaynağı: Üç fazlı trafo testi, harici bir voltaj regülatörü olmaksızın tek bir kablo bağlantısıyla tamamlanabilir. Test basittir ve yerinde test için uygundur.

2. Harici güç kaynağı: test gücünü, iç mekan testi için uygun bir voltaj regülatörü aracılığıyla uygulayın.

Üç fazlı voltaj, üç fazlı akım, üç fazlı güç, üç fazlı kısa devre empedansı (Zk), üç fazlı kısa devre reaktansı (Xk), üç fazlı kısa devre endüktansı (Lk), üç- faz kısa devre empedans gerilimi (Zke) ve anma sıcaklığına, anma akımı yüzdesiz empedans gerilimine ve etiket empedansından yüzde hataya dönüştürülen trafoyu otomatik olarak hesaplar. Üç fazlı transformatörlerin tek faz arızalarını kontrol etmek için kullanılabilir.

WeshineTransformatörün Yük Testiüç adet tek fazlı ölçümün verilerini kaydedebilir ve trafonun farklı bağlantılarına göre empedans gerilimini ve empedans gerilim yüzde hatasını hesaplayabilir. Üç tek fazlı testler tamamlandıktan sonra, üç fazlı kısa devre empedansının hesaplama sonuçları görüntülenebilir. Test sonuçları, test verilerinin karşılaştırılabilirliğini geliştirmek için frekans düzeltme, sıcaklık dönüştürme ve akım dönüştürme ile otomatik olarak dönüştürülür. VS-6309B, yüksüz ve yüksüz test fonksiyonlarına sahiptir.

WeshineTransformatörün Yük TestiParametre (Şartname)

ÜRÜN BİLGİSİ
Ürün adı	TRAFO KISA DEVRE EMPEDANS TEST CİHAZI
Voltaj aralığı	15 V ~ 500 V	Akım Aralığı	0,5 A ~ 50 A
Fonksiyonlar	Kısa devre empedans testi, Zerosequence empedans testi, yük testi, yüksüz test
Sıradan uygulama	Yüksek gerilim güç transformatörleri.
Ağırlık	9,5 kilo	Sertifikalar	CE; EMC; LVD; ISO; IEC;
boyutlar	405mm330mm180mm	Model numarası	VS-6309 Serisi

Transformatörün Yük TestiÖzellikler

1. Tek fazlı empedans, üç fazlı empedans, sıfır bileşen empedans (nötr noktalı yıldız) ölçümü, yüksüz test fonksiyonu.

2. İki güç kaynağı modu: dahili güç kaynağı ve harici tek fazlı voltaj regülatörü.

3. Gerilim ve akım test aralığı geniştir ve hassasiyet yüksektir.

4. 7,0 inçlik dokunmatik ekranla işlem basittir.

5. Kaybetmesi kolay olmayan dahili büyük kapasiteli bellek, 160 veri kümesi kaydedebilir.

6. Test verilerini yazdırabilen dahili yüksek hızlı mikro termal yazıcı.

7. Dahili yüksek hassasiyetli saat, gerçek zamanlı görüntüleme süresi.

8. U disk depolama fonksiyonu ile.
