Röle Sigorta Test Cihazı

Şebeke koruma sistemlerinin farklı işlevsel gereklilikleri göz önüne alındığında, test yetenekleri, tüm koruma sisteminin (veya bireysel koruma bileşenlerinin) "gerçek yaşam" durumları altında çalışmasını analiz etmek için daha yüksek düzeyde gelişmiş test donanımı ve yazılımı gerektirir. Test araçlarının kullanıcı arayüzünün ve yazılım kontrolünün basitleştirilmesinde benzer iyileştirmeler, bu genişleyen test yeteneklerini karşılamak için daha da gereklidir. Ne kadar karmaşık olursa olsun, Weshine®'nin kapsamlı Röle Sigorta Test Cihazı (VS-JB900 serisi) ile röle testinin her yönünün kolayca halledilebileceğinden emin olabilirsiniz. Ayrıca, ister geleneksel elektromekanik röleleri, ister modern IEC 61850 ağa bağlı cihazları test ediyor olun, sağlam ürünlerimiz ihtiyacınız olan yüksek gücü sağlarken pratik testler için taşınabilir olmaya devam eder.

Talep Gönder PDF olarak indir

Ürün Açıklaması

WeshineRöle Sigorta Test Cihazı

Weshine ilk yazılım odaklı koruyucu Weshine'ı geliştirdiRöle Sigorta Test Cihazı2013 yılında, bilgisayar kontrolünden (kapsamlı ve basit yerleşik dokunmatik ekranlı kullanıcı arayüzü ile) her türlü gereksinimi karşılamak için taşınabilir ve laboratuvar tarzı elle çalıştırılan test armatürlerine kadar değişen modeller sunmaya devam ediyoruz. ARöle Sigorta Test Cihazıgereklilik. Röle test çözümleri, yazılım ayrı olarak ücretlendirildiğinde pahalı bir teklif olabilir, ancak Weshine çözümlerinde çoğu röleyi test etmek için gereken yazılım test setine dahil edilir, böylece ek maliyetlere maruz kalmazsınız.

Röle üretimi ve birincil enjeksiyon testi çözümlerindeki zengin mirasımız, şirketin kapsamlı röle testi deneyiminden yararlanır. Bu deneyim aynı zamanda küresel destek sistemimizin başarısını da artırıyor - nerede olursanız olun size yardımcı olmak için buradayız!

1. Saha testlerinin tüm gereksinimlerini karşılar.Röle Sigorta Test Cihazıstandart 6 fazlı voltaj, 6 fazlı akım çıkışı, voltaj 125V/faz, akım 30A/faz, paralel 6 faz 180A'ya kadar çıkabilir. Dijital Sinyal İşlemci Mikrobilgisayar. Sadece geleneksel röleleri ve koruyucuları değil, aynı zamanda trafo diferansiyel koruması ve transfer ekipmanı için özel modern mikro bilgisayar rölelerini de test edin.

2. Tüm teknik göstergeler, DL/T624-1997 standardına tam olarak uygundur: Röle bilgisayar test cihazının teknik durumu.

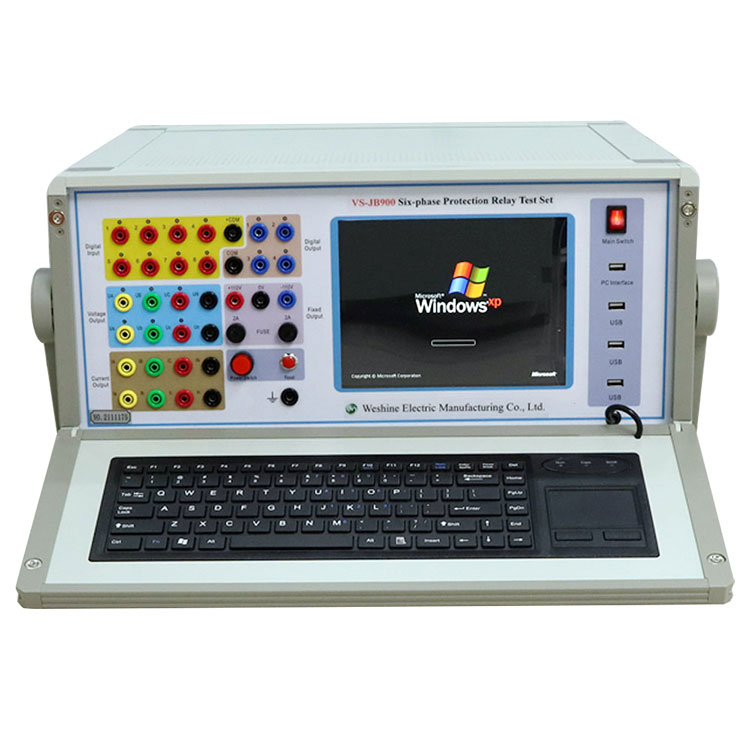

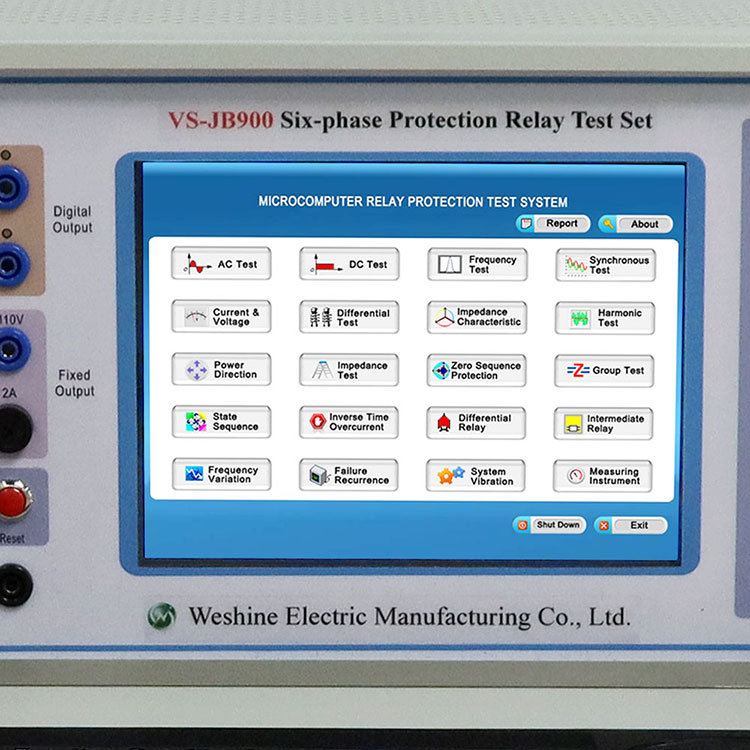

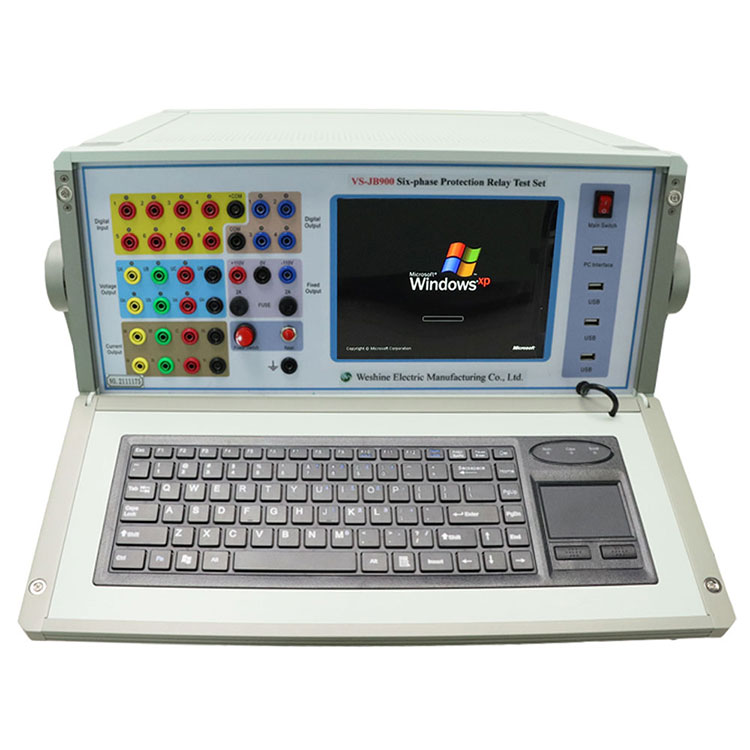

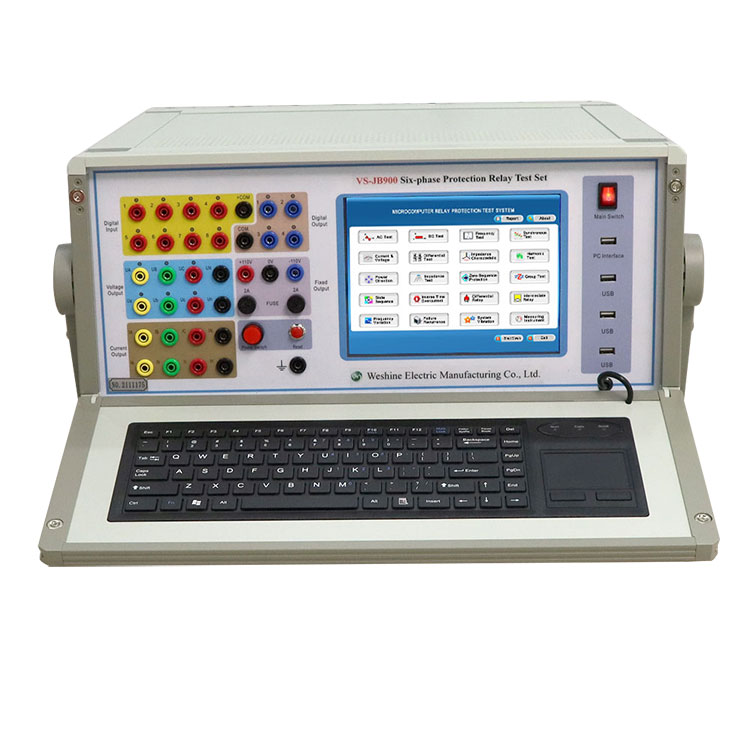

3. Klasik Windows XP işletim arayüzü, kullanıcı dostu insan-makine arayüzü, kullanımı kolay ve hızlı; Zengin görsel bilgi sağlayan, mevcut çalışma durumunu ve her türlü yardım bilgisini içeren, yüksek performanslı gömülü endüstriyel kontrol bilgisayarı ve 8,4 inç çözünürlüklü 800 × 600 TFT gerçek renkli ekran.

4. Windows XP sistemi, geri yükleme işleviyle birlikte gelir; yasa dışı kapatma veya arıza vb. nedeniyle oluşan sistem çökmelerini önleyin.

5. Ultra ince endüstriyel klavye ve optik fare ile donatılmış olarak, sıradan PC'deki gibi klavye veya fare kullanarak çeşitli işlemleri tamamlayın.

6. Ana kontrol panosu, DSP FPGA mimarisidir, 16 bit DAC çıkışı, yüksek yoğunluklu sinüs dalgası 2000 puan üretir, bu da dalga kalitesini ve test cihazının doğruluğunu büyük ölçüde artıran temel dalgaya her daireyi gösterir.

7. Yüksek kaliteli doğrusal amplifikatör kullanma. Hem düşük akımın doğruluğunu sağlamak hem de yüksek akımın kararlılığını garanti etmek için.

8. USB, herhangi bir adaptör kablosu olmadan doğrudan PC'ye bağlanır, kullanımı kolaydır.

9. Bir dizüstü bilgisayara bağlanabilir (isteğe bağlı). Dizüstü bilgisayarlar ve endüstriyel makineler aynı yazılımı kullanır, çalışma yöntemlerini yeniden öğrenmeye gerek yoktur.

10. Ayrı bir DC yardımcı gerilim kaynağı ile, çıkış gerilimi 110V(1A), 220V(0,6A), DC gücü gerektiren röleler veya koruyucu cihazlar sağlar.

11. Kasayı açtıktan sonra röleleri ayarlayarak doğruluğu kalibre etmekten kaçınan kendi kendini kalibre etme işlevine sahip yazılım, doğruluğun kararlılığını büyük ölçüde artırır.

ÜRÜN BİLGİSİ
Ürün adı	ALTI FAZLI KORUMARöle Sigorta Test Cihazı
kanalları	6	Akım Kanalları	6
	AC AKIM KAYNAĞI
	0 ~ 30 A/faz, doğruluk %0,5
	DC AKIM KAYNAĞI
	0 ~ ±20 A / faz,
	AC GERİLİM KAYNAĞI
	Faz voltajı:0 ~ 125 V/faz; Hat voltajı: 0 ~ 250 V
	DC GERİLİM KAYNAĞI
	Faz gerilimi:
Güç	Her Fazın maksimum çıkış gücü: 300 VA
	6 paralel akımın maksimum çıkış gücü: 900 VA
	6 paralel akımın izin verilen maksimum çalışma süresi:
Giriş Terminalleri	8 çift	Çıkış Terminalleri	4 çift
standartlar	DL/T624-1997...	Sertifikalar	CE; EMC; LVD; ISO; IEC;
boyutlar	455mm530mm220mm	Model numarası	VS-JB900C

WeshineRöle Sigorta Test CihazıParametre (Şartname)

1. AC akım kaynağı

Akım aralığı: 6x (0~30A)/faz, doğruluk %0,5.

6 fazlı paralel akım çıkışı: 180A

İzin verilen uzun süre için faz akımı çalışma değeri: 10A

Güç: 300VA/faz

Paralel olarak 6 fazın maksimum çıkış gücü: 900VA

Paralel olarak 6 fazın izin verilen maksimum çalışma süresi: 10S

Frekans aralığı: 0~1000Hz; doğruluk: 0.001Hz

Harmonik süre: 2~20; faz: 0--360°; doğruluk: 0,1°

2. DC akım kaynağı

Akım aralığı: 20A / faz, güç: 300VA/faz, doğruluk:%0,5

3. AC gerilim kaynağı

Faz voltajı çıkışı: 6x( 0~125V)/faz, doğruluk: %0,5

Hat voltajı çıkışı: 0~250V

Faz gerilimi / Hat gerilimi çıkış gücü: 70VA / 100VA

Frekans aralığı: 0~1000Hz doğruluk: 0.001Hz

Harmonik süre: 2~20; faz: 0--360°; doğruluk: 0,1°

4. DC voltaj kaynağı

Faz voltajı çıkış aralığı: 0ï½±150V

Hat gerilimi çıkış aralığı: 0ï½±300V

Faz gerilimi / Hat gerilimi çıkış gücü: 90VA / 180VA

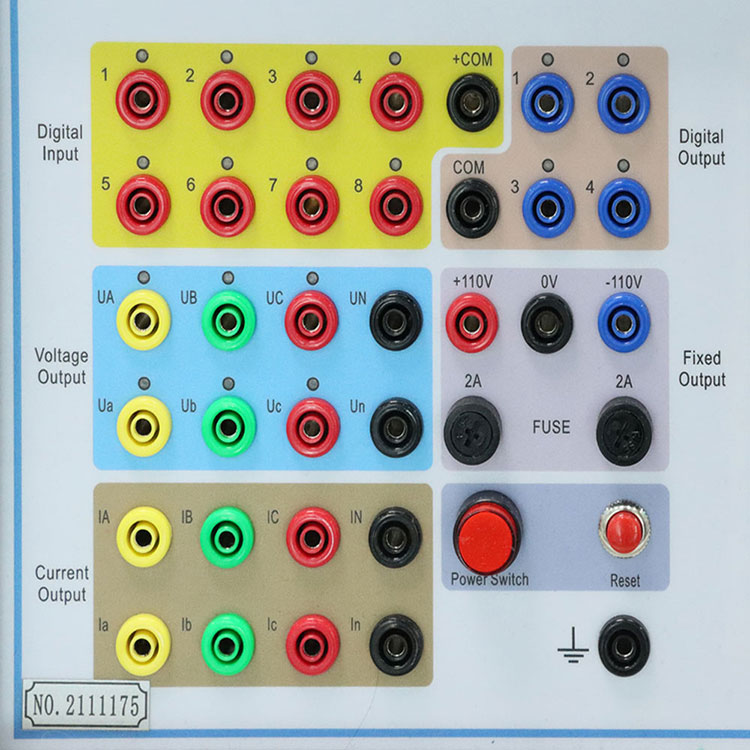

5. Anahtar terminali

Anahtar giriş terminalleri: 8 çift

Ölü kontak: 1-20mA, 24V cihaz içi aktif çıkış.

Potansiyel çevirme: 0--6V DC düşük seviye

Anahtar çıkış terminalleri: 4 çift, ölü kontak, kopma kapasitesi: 110V/2A, 220V/1A

6. Zaman ölçüm aralığı

Aralık: 1ms-9999s; doğruluk: 1ms

7. Boyut

Boyut: 455 (mm)×530 (mm)×220 (mm)

Ağırlık: 30Kg.

8. Güç

AC220V±10%

Seçimler

Weshine, özellikle tüm Elektrikli Ekipman yelpazesiyle ilgilenmek için 8 yıllık deneyime sahiptir. Şu anda, Weshine çeşitli icat ettiRöle Sigorta Test Cihazıform olarak gösterildiği gibi:

SİPARİŞ BİLGİLERİRöle Sigorta Test Cihazı
Kedi. Numara.	AC Akım (A) ve Doğruluk	DC Akım (A) ve Doğruluk	AC Voltaj (V) ve Doğruluk	DC Voltaj (V) ve Doğruluk
VS-JB-III	0 - 5,0 - 50, 0 - 100, %0,5	0 ila ±20, %0,5	0 - 250, %0,5	0 ila ±250, %0,5
VS-JB900B	0 ila 40, %0,5	0 ila ±30, %0,5	0 ila 125, %0,5	0 ila ±150, %0,5
VS-JB900C	0 ila 30, %0,5	0 ila ±20, %0,5	0 ila 125, %0,5	0 ila ±150, %0,5
VS-JB901	0 ila 40, %0,2	0 ila ±10, %0,2	0 ila 125, %0,5	0 ila ±150, %0,2
VS-JB902	0 ila 30, %0,2	0 ila ±10, %0,5	0 ila 125, %0,2	0 ila ±150, %0,2
VS-JB902S	0 ila 30, %0,2	0 ila ±10, %0,5	0 ila 125, %0,2	0 ila ±150, %0,5
VS-JB903	0 ila 40, %0,2	0 ila ±10, %0,5	0 ila 125, %0,5	0 ila ±150, %0,2
VS-JB904	0 ila 30, %0,2	0 ila ±10, %0,5	0 ila 125, %0,2	0 ila ±150, %0,2

Kedi. Numara.	Gerilim Sayısı	Akım Sayısı	İşletme sistem	Enstrüman Yapı	Boyut (mm)	Ağırlık (kilogram)
VS-JB-III	2	2		SCM	450x280x275	18
VS-JB900B	4	3	XP kazanın	IPC	455x530x220	30
VS-JB900C	6	6	XP kazanın	IPC	455x530x220	49
VS-JB901	4	3	XP kazanın	IPC	410x190x420	12.5
VS-JB902	4	3	XP kazanın	IPC	328x168x250	11
VS-JB902S	6	6	XP kazanın	IPC	390x280x170	15
VS-JB903	4	3	XP kazanın	IPC	410x190x420	18
VS-JB904	6	6	XP kazanın	IPC	410x190x420	18

Tedarik Zinciri sorunlarına bağlı olarak: Geçerli fiyatlandırma ve teslim süreleri için lütfen tercih ettiğiniz Yetkili Weshine Distribütörü ile iletişime geçin.
