TDR Kablo Arıza Bulucu

Ürün Açıklaması

Kablo arızaları olduğunda ne yapmalısınız?

En Weshine

Adım 1. Kablo ayırma ve güvenlik önlemleri: Kablo arızası neredeyse her zaman geri döndürülemez. Bu, söz konusu kablonun bir veya her iki ucundaki koruyucu bir cihazı tetiklediği ve kablonun yalıtıldığı ve topraklanmadığı (topraklanmamış) anlamına gelir.

İlk görev, kalifiye personel tarafından kabloların emniyete alınmasıdır. Topraklamadan önce bir veya iki ucun yalıtılması tavsiye edilir. Testi yapan kişi, yalnızca uygun prosedürleri izleyerek kabloya yaklaşabilir ve kabloyu test için hazırlayabilir.

Adım 2. Kablo tanımlama: Birden fazla kablo varsa, kablo tanımlama testi kullanılacak doğru kabloyu belirler. Güvenli bakım çalışmaları için kabloların kesilmeden önce net bir şekilde tanımlanması önemlidir. Buradaki hatalar ölümcül olabilir ve bağlı istemcilerin bağlantısının daha da uzun süre kesilmesine neden olabilir.

Adım 3. Kablonun izlenmesi: Yeraltı kabloları ilk kez döşendiğinde, nadiren düz bir çizgide ilerlerler, derinlik ve yön olarak eğrilerler. Kablo güzergahının beklenen yolu izlemesini sağlamak için bir kablo izi gerçekleştirilir.

Adım 4. Arıza Tespiti: İlk önemli adım, arızalı fazı belirlemek ve direncinin düşük mü yoksa yüksek mi olduğunu belirlemektir.

Bu test, arıza teşhisi için doğru yöntemleri ve ekipmanı belirler. Tipik olarak, gürültü 100 ohm'dan azsa, bir TDR'den (Zaman Etki Alanı Reflektometre) gelen düşük voltajlı bir darbe (örn. 40 V) kullanılabilir. Arızalar daha yüksek dirençle ilişkilidir (

Adım 5. Hasar yerinin ön tespiti: Kablo arızalarını hızlı ve etkili bir şekilde bulmak için güvenilir ve doğru bir ön tespit yöntemine ihtiyacınız vardır (Weshine tarafındanTDR Kablo Arıza Bulucu). Ciddi arızaların erken tespiti, kablo uzunluğunun birkaç yüzdesi içinde lokalize edilerek izolasyon süresini dakikalara indirebilir.

Unutma:

a) Düşük özdirençli faylar için, muhtemelen tek seçenek ön-yerelleştirmeydi.

b) Yüksek dirençli kısa devre durumunda SWG (pulse wave generator) ile ARM (ark yansıması) veya ICE (pulse current) kullanılmalıdır. önceden yer.

Adım 6. Nokta Tespiti: Yukarıda açıklanan test yöntemi, operatörün engelin %5'i içinde olmasını sağlar. Hata çubuklarını %0,1'e kadar daraltmak için akustik doğruluk yöntemi kullanılmalıdır. Çoğu zaman, şok deşarj jeneratörleri, akustik yöntemlerle birlikte tanımlama için kullanılır. Elektrik boşalması, akustik tanımlama ekipmanı kullanılarak doğru bir şekilde tanımlanabilen yüksek bir gürültü oluşturur. Bu cihaz, bir darbenin akustik sinyali (ses hızı) ile elektromanyetik (ışık hızına yakın) darbe arasındaki zaman farkını değerlendirir. En küçük zaman farkı belirtilerek arızanın tam yeri belirlenir.

Adım 7. Kabloları yeniden bağlayın: Tüm testler ve onarımlar tamamlandıktan sonra güvenlik/test belgeleri iptal edilecektir. Kablolar daha sonra yeni onarılan kablo yüklerinin onarımı ve yeniden bağlanması için uygun operatörlere iade edilir.

ürün tanıtımı

Elektrik şebekelerinin daha esnek hale gelmesi, değişikliklere hızla yanıt vermesi ve daha iyi performans talep etmesi gerekiyordu. Bu esneklik ihtiyacı, güneş ve rüzgar gibi yenilenebilir kaynaklardan gelen kesintili güç gibi birden çok güç üretimi kaynağı olduğunda özellikle önemlidir. Bugün onun AKILLI şebeke teknolojisi, trafo merkezlerindeki ve jeneratör setlerindeki arızaları hızlı bir şekilde tanımlayabilir, ancak kablo arızaları şebekenin herhangi bir yerinde meydana gelebilir. Onarım için kablo arızalarını hızlı bir şekilde bulmak, uzun kurtarma sürelerinden kaçınmak için en önemli önceliktir (Weshine aracılığıylaTDR Kablo Arıza Bulucukolayca yapılabilir). Her şeyden önce bu, özellikle enerji endüstrisindeki güvenilirlik göstergelerini etkiler. Bu metrikler, belirli bir süre boyunca ortalama bir istemci kesintisinin toplam süresini ölçen SAIDI'yi (Sistem Ortalama Kesinti Süresi Dizini) ve SAIFI'yi (Sistemin Ortalama Kesinti Sıklığı Dizini) içerir. Toplam müşteri sayısına bölünerek hesaplanır. Hizmet verilen toplam müşteri sayısı tarafından kesildi.

WeshineTDR Kablo Arıza BulucuParametre (Şartname)

ÜRÜN BİLGİSİ

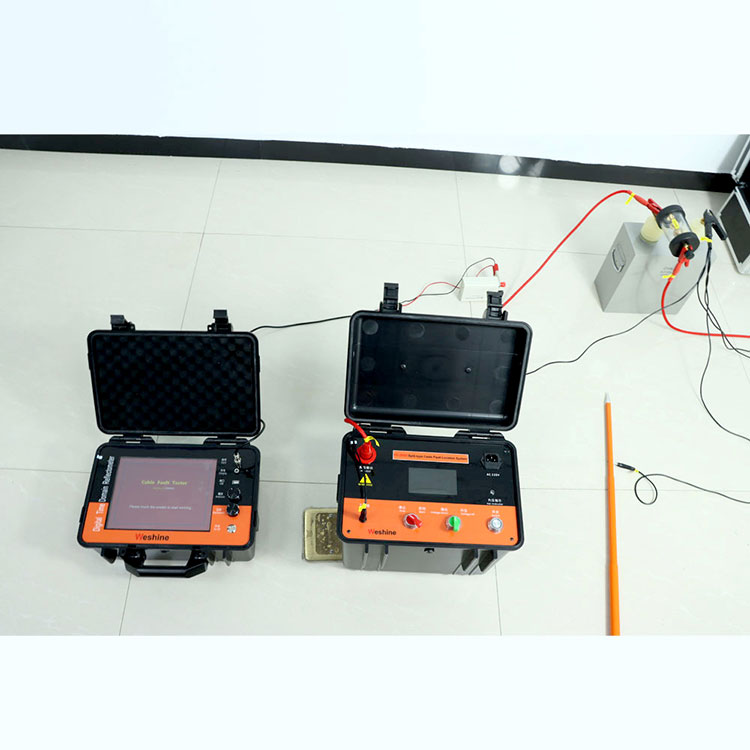

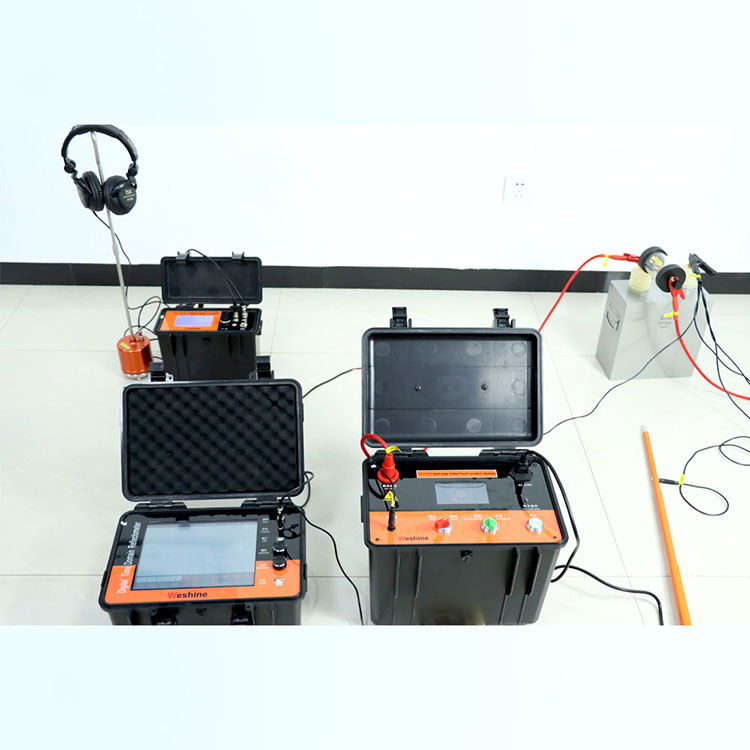

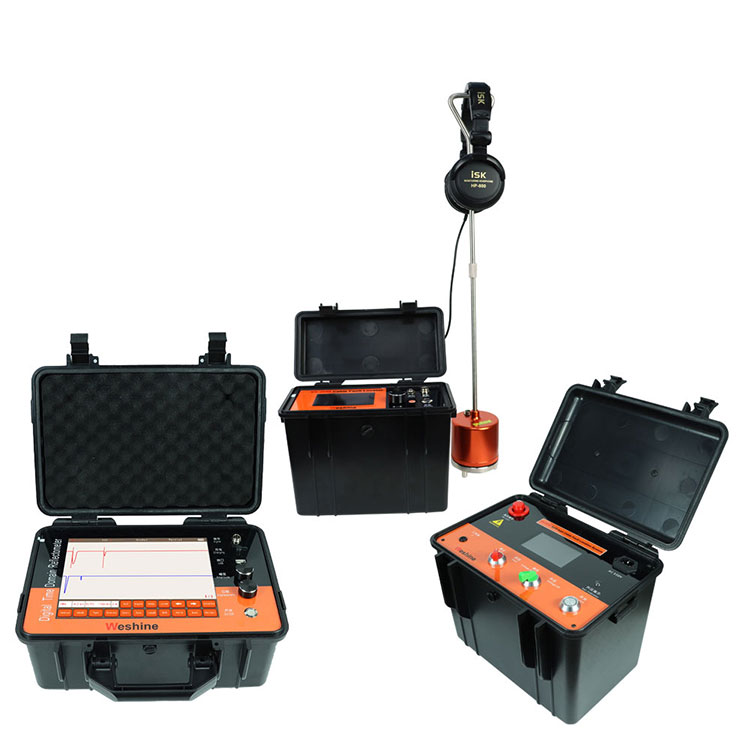

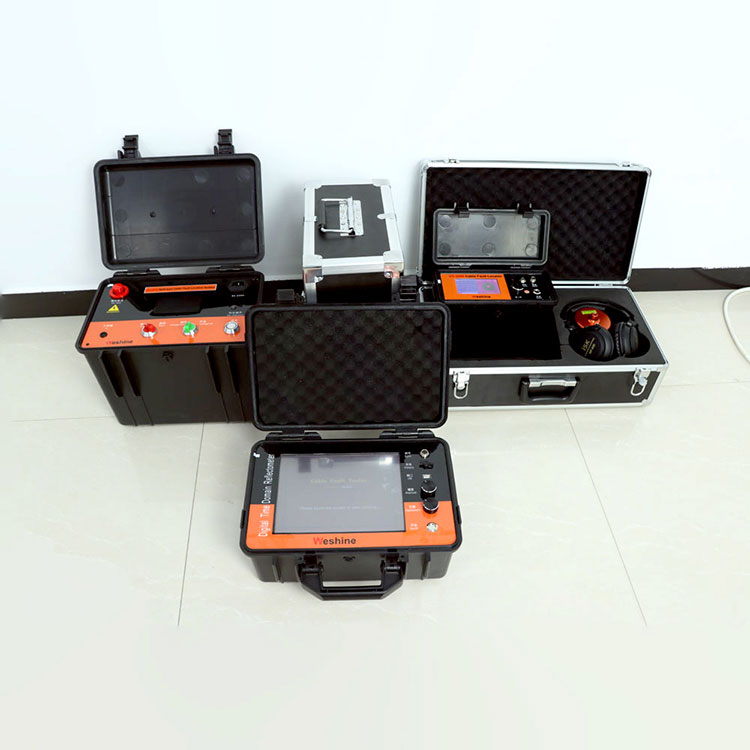

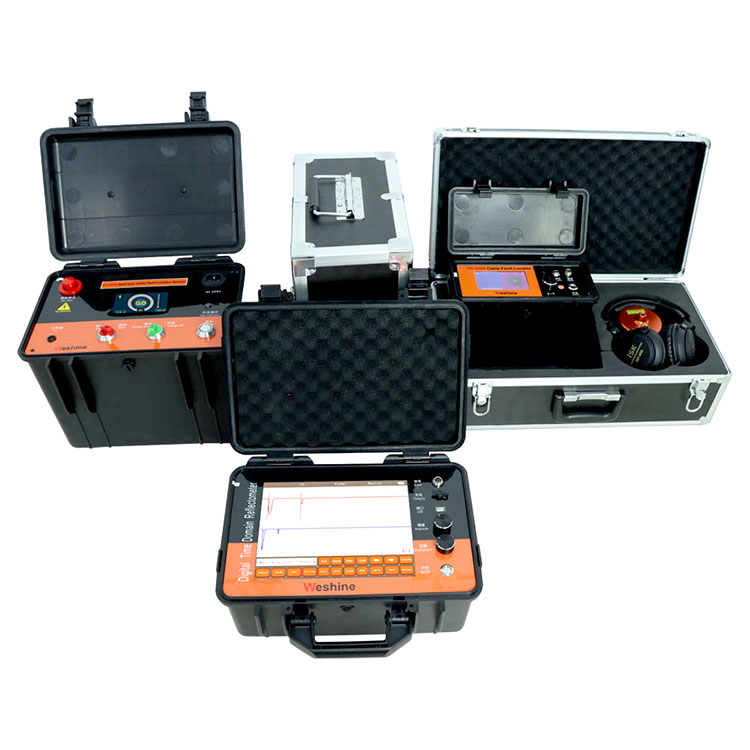

Ürün adı	Bölünmüş tipTDR Kablo Arıza Bulucu
Model numarası	VS-2088	Sertifikalar	CE; EMC; LVD; ISO;
Ölçüm Mesafesi	60 km	Kör Bölge
Ölçüm yöntemi	Alçak gerilim darbe yöntemi, flaş akım yöntemi, çoklu darbe yöntemi.
Ürün Fonksiyonu	35 kV altındaki kablo arızalarını bulun.
Sıradan uygulama	Güç kablosu, sokak lambası kablosu, havaalanı sinyal kablosu, demiryolu iletişim kontrol kablosu...

KABLO HATASINI TESPİT ETMEK İÇİN YAPILAN ADIMLAR AŞAĞIDAKİ GİBİDİR:

Seçimler

Weshine, özellikle tüm Elektrikli Ekipman yelpazesiyle ilgilenmek için 8 yıllık deneyime sahiptir. Şu anda, Weshine çeşitli icat ettiTDR Kablo Arıza Bulucuform olarak gösterildiği gibi her adım için:

İLGİLİ ÜRÜN BİLGİLERİTDR Kablo Arıza Bulucu
Kedi. Numara.	Ürün adı	Sıradan uygulama
VS-2089	Kablo tanımlayıcı	Birden çok kablonun bulunduğu durumlarda, kablo tanımlama testi, üzerinde çalışılacak doğru kabloyu belirleyecektir.
VS-2082	Bölünmüş Kutu Kablo Yolu Bulucu	Kablo güzergahının beklenen yolu izlediğini belirlemek için kablo izleme yapılır.
VS-2088-TDR	Zaman Alanlı Reflektometre (TDR)	Düşük dirençli bir arıza ise, yer tespiti için gerekli olan tek yol muhtemelen ön tespit olacaktır.
VS-2088-HVPG	Yüksek Voltaj Darbe Üreteci (HVPG)	Yüksek dirençli arızalar için, ARM(ark yansıması) veya ICE(darbe akımı) bir SWG (dalga dalgası üreteci) üzerindeki teknikler kullanılmalıdır.
VS-2088-P	Akustik Nokta Tespit Cihazı	Deşarj, bir akustik nokta belirleme cihazı kullanılarak kesin olarak nokta atışı yapan yüksek bir ses oluşturur.
VS-CLXZ'ye Karşı	AC Rezonanslı HiPot Test Cihazı	Güç kablolarının dayanma gerilimi testi için özellikle uygundur.
VS-VLF	0.1Hz AC VLF HİPOT TEST CİHAZI	VLF test cihazları, AC test cihazlarından daha küçük ve daha pratiktir ancak 50 Hz'lik bir şebeke cihazıyla aynı miktarda güç verir.

Tedarik Zinciri sorunlarına bağlı olarak: Geçerli fiyatlandırma ve teslim süreleri için lütfen tercih ettiğiniz Yetkili Weshine Distribütörü ile iletişime geçin. Weshine, her müşteriye en eksiksiz kablo arıza testi çözümünü sunar.

Kalite Belgeleri

Şirketimizin tüm başarısının, sağladığımız ürünlerin kalitesiyle doğrudan ilgili olduğuna her zaman inanıyoruz.TDR Kablo Arıza BulucuISO9001, ISO14000:14001 yönergelerinde belirtilen en yüksek kalite gereksinimlerini ve katı kalite kontrol sistemimizi karşılayın.
