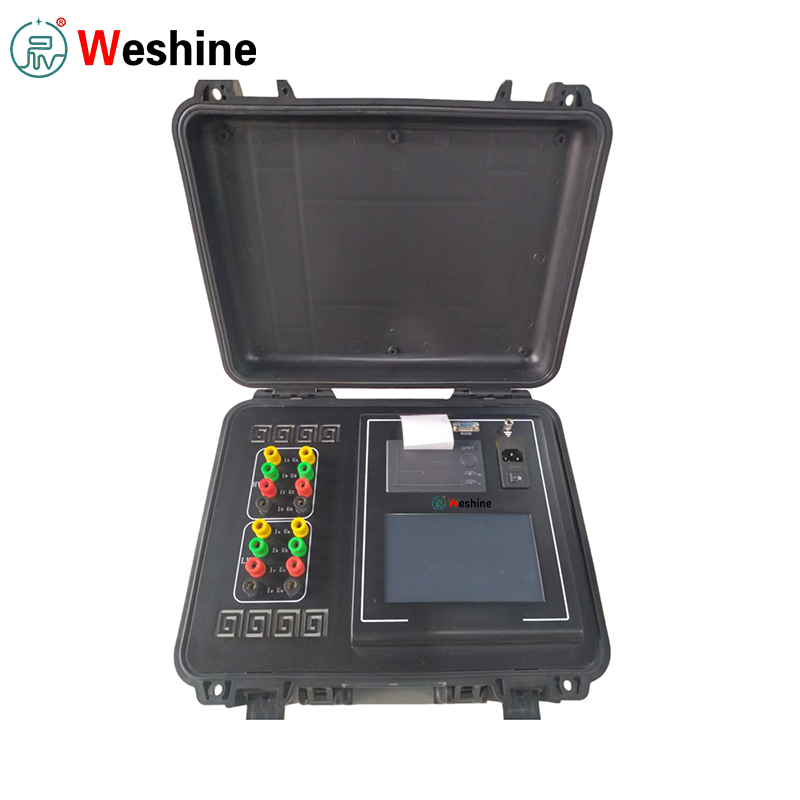

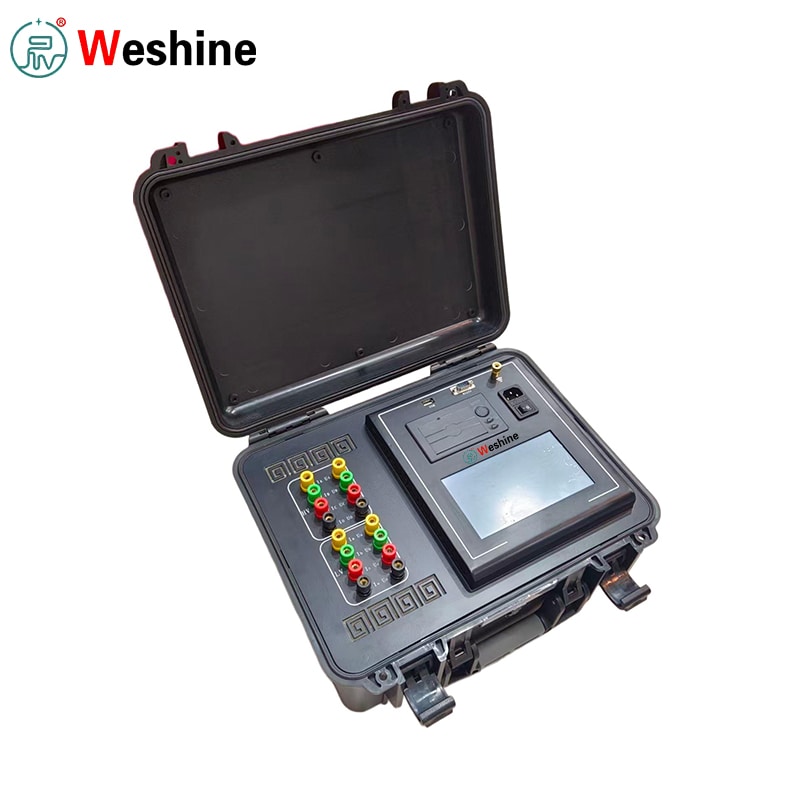

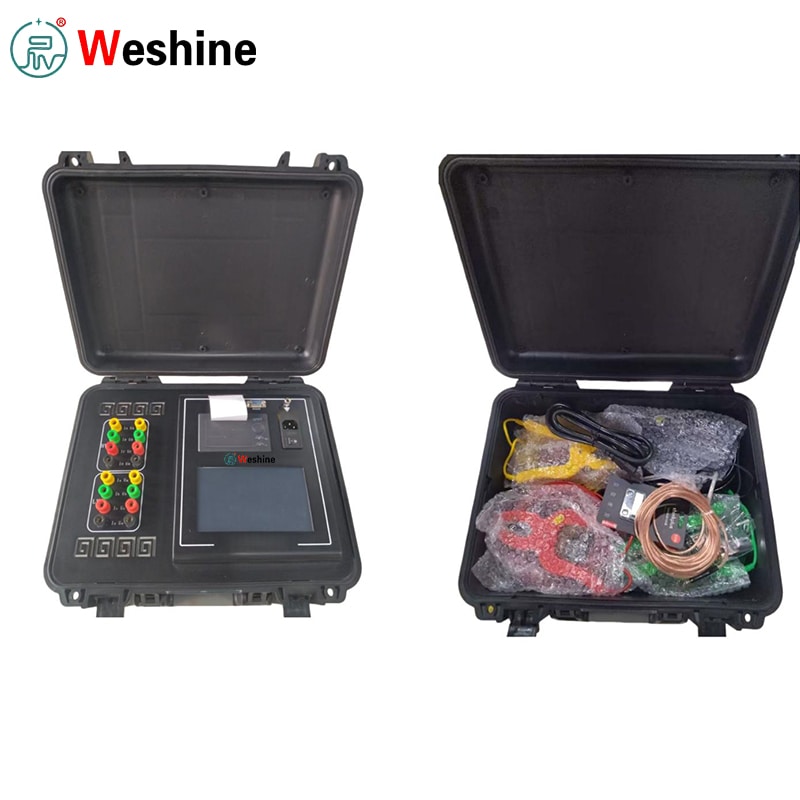

Trafo DC Direnci ve Dönüş Oranı 2'si 1 Arada Test Cihazı

Çin'den profesyonel bir üretici olan Weshine, güç transformatörleri için iki temel doğrulama prosedürünü gerçekleştiren yüksek kaliteli Transformatör DC Direnci ve Dönüş Oranı 2'si 1 Arada Test Cihazı sağlar: sargı DC direnç testi ve dönüş oranı testi.

● DC direnci kontrolleri:zayıf temas noktaları, sargının iç kusurları, kademe değiştirici arızaları, gevşek bağlantılar ve dengesiz faz-faz direnci.

● Dönüş oranı testi:gerçek transformatör oranının, kademe konumunun ve vektör grubunun isim plakası ve tasarım spesifikasyonlarıyla eşleşip eşleşmediğini doğrular.

Her iki kritik test fonksiyonunu da tek bir cihazda birleştirir. Saha ekiplerinin artık iki ayrı test cihazını taşımasına gerek yok. Yüksek gerilim ve alçak gerilim test uçları bağlandıktan sonra, tekrarlanan kablolama değişiklikleri gerekmeden birden fazla test öğesi tamamlanabilir.

DC direnç ölçümü

DC direnç ölçümü için ünite, otomatik mıknatıslamayla birlikte üç fazlı eş zamanlı test yapılmasına olanak tanır.

● Nötr noktalı yıldız konfigürasyonlu sargılar için, genel test döngülerini kısaltmak amacıyla A0, B0 ve C0 faz dirençleri aynı anda yakalanabilir.

● Dahili delta bağlantılı üç fazlı beş kollu transformatörleri test ederken, yerleşik otomatik uyarma modu, alçak gerilim taraflarında test verimliliğini daha da artırır.

Test Sonuçları ve Koruma

Yüksek gerilim, orta gerilim ve alçak gerilim sargılarına yönelik test sonuçları doğrudan sahada görüntülenebilir ve yazdırılabilir.

● Üç fazlı direnç dengesizliğini otomatik olarak hesaplar.

● Nominal sıcaklığa dönüştürülen direnç okumalarını verir.

● Eksiksiz, denetime hazır transformatör test kayıtları sağlar.

● Kapsamlı geri EMF koruması, DC direnç deşarjı ve test kablosunun kullanımı sırasında operatörleri korur.

Dönüş Oranı Ölçümü

Dönüş oranı ölçümünde, Transformatör DC Direnci ve Dönüş Oranı 2'si 1 Arada Test Cihazı hem tek fazlı hem de otomatik üç fazlı sarma testlerini destekler.

● Operatörler ilgili transformatör bağlantı grubunu seçer.

● AB, BC ve CA fazları boyunca oran değeri, oran hatası ve bağlantı grubu parametrelerini ölçer.

● Tek fazlı dönüş oranı ölçümü, resmi kılavuzda belirtildiği gibi yaklaşık 15 saniyede tamamlanabilir.

Operasyon ve Veri Yönetimi

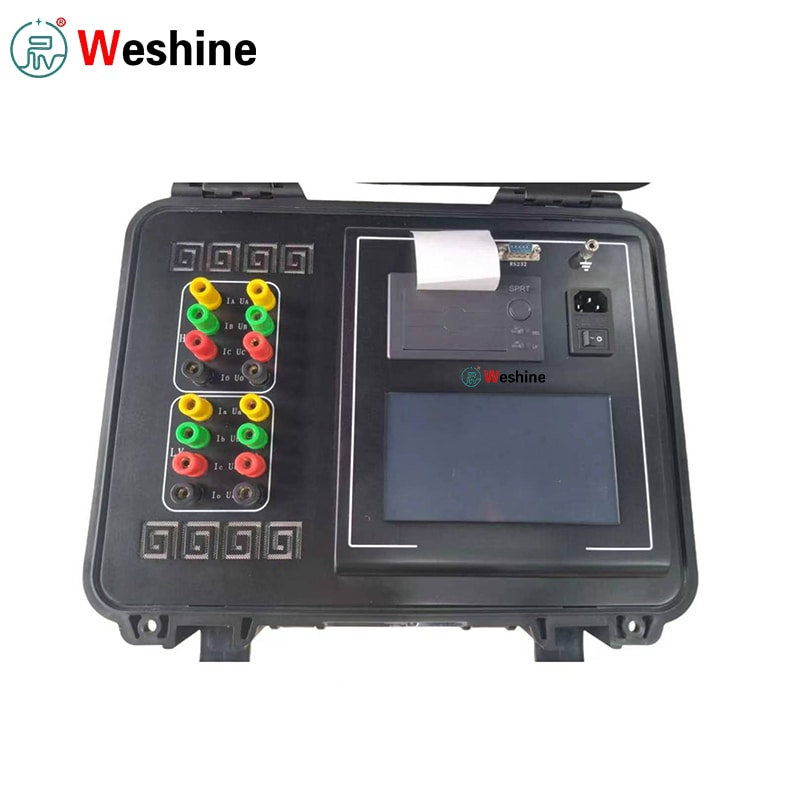

Kullanıcı etkileşimi, iki dilli Çince-İngilizce ekran komutları içeren 7 inç renkli dokunmatik LCD üzerinde yürütülür.

● Test raporları, yerleşik mikro yazıcı aracılığıyla anında oluşturulabilir.

● Tüm veri kümeleri USB flash sürücülere kaydedilebilir ve test tarihi ve transformatör seri numarasına göre düzenlenebilir.

● Donanım iletişim seçenekleri yalıtılmış RS232, Bluetooth ve dahili RS485 veri yolu arayüzlerini kapsar.

Teknik Parametreler

Ürün Kılavuzu

Transformatör DC Direnci ve Dönüş Oranı 2'si 1 Arada Test Cihazını çalıştırmadan önce, hedef transformatörün enerjisinin tamamen kesildiğini, güvenli bir şekilde deşarj edildiğini ve uygun şekilde topraklandığını doğrulayın. Herhangi bir test klipsini takmadan önce daima cihazın koruyucu toprak terminalini bağlayın.

DC direnç testi için, yüksek gerilim ve düşük gerilim akım potansiyeli klipslerini ilgili transformatör burçlarına takın. İki sargılı transformatörler için kablo bağlantı şemalarını takip ederek A, B, C, O ve a, b, c, o kablo terminallerini kullanın. Tek fazlı transformatörler için ilgili yüksek taraf ve alçak taraf terminallerini şemaya göre bağlayın. Test cihazını AC 220 V beslemeyle açın. Trafo kimliğini, sargı malzemesini, test modunu, akım aralığını, sargı parametrelerini ve sıcaklık dönüştürme ayarlarını girmek için dokunmatik ekran menülerinde gezinin, ardından DC direnci veya dönüş oranı ölçümünü başlatın.

Dönüş oranı testlerini çalıştırırken, doğru oran, hata ve vektör grubu çıkışlarını sağlamak için doğru bağlantı grubu ve kademe değiştirici bilgilerini seçin. Ters kutup bağlantısı, kısa devre durumu veya kablolama hatası tespit edilirse, testi derhal durdurun ve çalışmaya devam etmeden önce tüm test uçlarını inceleyin. Test tamamlandıktan sonra ekrandaki değerleri inceleyin. Gerektiğinde basılı kopya raporları yazdırın, kayıtları dahili olarak saklayın veya daha sonra rapor derlemek üzere veri kümelerini USB flash sürücüye aktarın.

Özellikler

1、Trafo DC direncini destekler ve tek bir cihazda oran testini döndürür.

2、Üç fazlı DC direncini aynı anda ölçer.

3、Transformatör oranını, oran hatasını ve vektör grubunu ölçer.

4、DC direnç testi için otomatik mıknatıslama sağlar.

5、 Dahili delta bağlantılı üç fazlı beş bacaklı transformatörler için otomatik uyarma yöntemi sağlar.

6、Üç fazlı direnç dengesizliğini otomatik olarak hesaplar.

7、Yüksek voltaj, orta voltaj ve düşük voltaj sargı testi verilerini görüntüler ve yazdırır.

8、Nominal sıcaklığa dönüştürülen direnç değerlerini hesaplar.

9、Tek fazlı ve üç fazlı trafo oranı ölçümünü destekler.

10、Oran testi sırasında yüksek voltaj ve düşük voltaj ters bağlantısını algılar.

11、Oran testi sırasında trafo kısa devresini ve dönüşler arası kısa devre koşullarını tespit eder.

12、Kapsamlı arka EMF koruması içerir.

13、7 inç renkli dokunmatik ekran kullanımı sağlar.

14、Saha test raporları için dahili mikro yazıcı içerir.

15、Harici veri yedekleme için USB depolamayı destekler.

16、İzole RS232 iletişimi ve Bluetooth iletişimi sağlar.

17、Çince ve İngilizce menü istemlerini içerir.

Uygulama Senaryoları

Transformatör DC Direnci ve Dönüş Oranı 2'si 1 Arada Test Cihazı, transformatör üreticilerine sargı DC direnci, faz dengesizliği, dönüş oranı hatası ve vektör grubunun sevkiyat öncesi doğrulaması için hizmet eder. Tek bir ünite, iki zorunlu fabrika testi gereksinimini karşılar ve üretim ekipleri için ekipman hazırlama ve test dokümantasyonu iş akışlarını basitleştirir.

Enerji tesisleri ve trafo merkezi operatörleri için bu teşhis test cihazı, yeni ünite kurulumu, devir kabulü, planlı bakım ve arıza giderme işlemleri için geçerlidir. Sargı direnci verileri, potansiyel kademe değiştirici kontak aşınmasını ve anormal faz direnci sapmasını ortaya çıkarır; dönüş oranı sonuçları kademe konumunu ve bağlantı grubu doğruluğunu doğrular.

Transformatör onarım atölyelerinde teknisyenler, geri sarma, kurutma işlemi veya kademe değiştirici bakımı sonrasında sarma durumunu değerlendirmek için bu Test Cihazına güvenir. Onarım öncesi ve onarım sonrası direnç ve dönüş oranı veri kümeleri, transformatörlerin kabul edilebilir çalışma durumuna döndüğünü doğrulamak için karşılaştırılabilir.

Sahada devreye alma ekipleri için hepsi bir arada tasarım, sahalara taşınan test ekipmanının miktarını azaltır. Yerleşik yazdırma, USB arşivleme ve transformatör kimliği tabanlı veri sıralama, proje kabul belgeleri ve son müşteri teslimatları için iyi yapılandırılmış kayıtlar oluşturur.

Uygulamalar

Transformatör DC Direnci ve Dönüş Oranı 2'si 1 arada TTR Test Cihazı, transformatör OEM'leri, enerji hizmeti operatörleri, trafo merkezi bakım ekipleri, elektrik devreye alma müteahhitleri, transformatör onarım atölyeleri, endüstriyel güç departmanları ve yüksek voltaj test servis sağlayıcıları tarafından yaygın olarak kullanılmaktadır.

Tipik test konuları arasında güç transformatörleri, dağıtım transformatörleri, tek fazlı ve üç fazlı transformatörler, iki sargılı ve üç sargılı transformatörler, yıldız bağlantılı sargılar, üçgen bağlı sargılar, yükte kademe değiştirici transformatörler, alet ortak indüktörleri, jeneratörler, elektrik motorları ve diğer düşük dirençli yara ekipmanları yer alır.

Yurtdışı SEO ve B2B kaynak kullanımı için ortak endüstri arama takma adları: trafo teşhis test cihazı, DC sargı direnci test cihazı, trafo dönüş oranı test cihazı, trafo TTR test cihazı, trafo oranı ve sargı direnci test cihazı, trafo vektör grubu test cihazı, trafo bakım test cihazı.

Müşteri Örneği

Bir transformatör bakım yüklenicisi, trafo merkezindeki elektrik kesintileri sırasında daha yüksek verimli dağıtım transformatörü testine ihtiyaç duyuyordu. Daha önce saha ekipleri ayrı DC direnç test cihazı ve dönüş oranı test cihazı kullanıyordu; bu da her transformatör ünitesi için sık sık tekrarlanan kablolama değişikliklerine ve dağınık kayıt tutulmasına neden oluyordu.

Transformatör DC Direnci ve Dönüş Oranı 2'si 1 Arada Test Cihazı hepsi bir arada test cihazının kullanılmasıyla, hem sarım DC direnci hem de dönüş oranı ve vektör grubu testleri tek bir cihazla tamamlanabilir. Düzgün topraklama ve kablo kurulumunun ardından teknisyenler üç fazlı sargı direnci okumalarını alır, faz dengesini değerlendirir ve ardından test kablolarını yeniden yönlendirmeden dönüş oranı ve vektör grubu kontrollerine geçer.

Bir bakım ataması sırasında, DC direnç çıkışı belirli bir kademe konumu altında anormal faz sapmasını işaretledi. Ekip daha sonra kademe ayarını ve bağlantı grubunu çapraz kontrol etmek için entegre TTR fonksiyonunu kullanarak arızalı kademe değiştirici kontağının temel nedenini tespit etti. Basılı basılı kopyalar ve USB'ye kaydedilen dijital kayıtlar doğrudan resmi bakım raporlarına eklendi.

Bu kombine test cihazının benimsenmesi, saha servis teknisyenleri için yerinde kurulum çalışma saatlerini azalttı, çapraz test veri tutarlılığını iyileştirdi ve genel transformatör inceleme iş akışlarını kolaylaştırdı.

SSS

S1: Bu Test Cihazı ne için kullanılıyor?

A1: Trafo dönüş oranı ve vektör grubu doğrulaması ile birlikte trafo sargısı DC direnç ölçümünü gerçekleştirir.

S2: Bu Test Cihazı aynı anda üç fazlı direnci test edebilir mi?

A2: Evet. 10 A, 5 A ve 1 A seçilebilir akım aralıkları sunan eş zamanlı üç fazlı DC direnç testini destekler.

S3: Maksimum DC direnç test akımı nedir?

Cevap3: Tek fazlı DC direnç testi için maksimum test akımı 20 A'ya ulaşır.

S4: DC direnci ölçüm doğruluğu nedir?

Cevap4: Resmi kılavuz, 0,1 μΩ okuma çözünürlüğüyle Sınıf 0,2 ölçüm doğruluğunu belirtir.

S5: Trafo oranı ölçüm aralığı nedir?

Cevap5: Dönüş oranı ölçüm aralığı 1'den 10.000'e kadar kapsar.

S6: Transformatör vektör grubunu ölçebilir mi?

A6: Evet. Kullanıcı belgelerinde listelenen YY, YD, DD ve DY dahil ortak konfigürasyonları destekleyen trafo bağlantı gruplarını tanımlar.

S7: Oran testi ne kadar hızlı?

Cevap7: Ürün kılavuzuna göre, tek fazlı dönüş oranı testi yaklaşık 15 saniye içinde tamamlanabilir.

S8: Veri yazdırmayı ve dışa aktarmayı destekliyor mu?

A8: Evet. Bu Test Cihazı, harici test sonuçlarının arşivlenmesi için yerleşik mikro yazıcı ve USB depolama alanıyla birlikte gelir.

S9: Hangi iletişim arayüzleri dahil?

Cevap9: Donanım arayüzleri yalıtılmış RS232, Bluetooth ve dahili RS485 veri yolu iletişimini içerir.

S10: Hangi güvenlik korumaları dahildir?

Cevap 10: Koruma mekanizmaları, DC direnci testi için geri EMF koruması, yüksek düşük voltaj ters bağlantı algılamanın yanı sıra oran ölçümü sırasında kısa devre ve dönüşler arası arıza alarmını içerir.

Weshine'ın Avantajları

Weshine Electric, kamu hizmetleri, transformatör üreticileri, trafo merkezleri, saha yüklenicileri, onarım atölyeleri ve endüstriyel bakım ekipleri için profesyonel transformatör test cihazları ve elektriksel teşhis ekipmanları sağlar.

Weshine, bu Test Cihazı Transformatör DC Direnç ve Dönüş Oranı 2'si 1 arada TTR Test Cihazı için model seçimi danışmanlığı, pratik test yöntemi rehberliği, teknik parametre onayı, projeye hazır belgeler ve eksiksiz satış sonrası hizmet ile küresel müşterileri destekler.

Transformatör testi, hatasız kablolama, istikrarlı düşük direnç kazanımı, doğru oran doğrulama ve DC direnci ölçümünden sonra sıkı tehlike kontrolü gerektirir. Bu Test Cihazı, iki vazgeçilmez transformatör inceleme iş akışını, dokunmatik ekranla çalıştırma, otomatik hesaplama, yerinde yazdırma, çok modlu veri depolama ve çeşitli iletişim yetenekleriyle donatılmış tek bir donanım ünitesinde birleştirir.
