Trafo Dönüş Oranı Ölçer

Weshine®, Transformatör Dönüş Oranı Ölçer'i CE sertifikalı, yüksek kalite ve doğrulukla test etmek için Dönüş Oranı Test Cihazını icat etti. Ulusal standartlara göre icat edildi ve üretildi, eksiksiz elektrik test çözümü mevcut. Weshine'den Transformatör Dönüş Oranı Ölçer'i test etmek için Dönüş Oranı Test Cihazı hakkında daha fazla bilgi için bizimle iletişime geçin!

Talep Gönder PDF olarak indir

Ürün Açıklaması

Trafo Dönüş Oranı Ölçer'i test etmek için Weshine® Dönüş Oranı Test Cihazı

Bir transformatörün dönüşüm oranı, birincil sargının sarım sayısının ikincil sargının sarım sayısına bölünmesine eşittir. Transformatör oranı, transformatörün istenen performansını ve sekonder sargının ihtiyaç duyduğu ilgili voltajı sağlar.

İkincil voltajın birincil voltajdan daha düşük olması gerekiyorsa - bir düşürücü transformatör - ikincil sargının birincilden daha az dönüşü olmalıdır ve bir yükseltici transformatör için bunun tersi de geçerlidir; Transformatörün oranı gerilimi azalttığında akımı artırır ve bunun tersi de geçerlidir. Bu nedenle ideal bir transformatörün gerilim ve akım oranı, dönüşüm oranıyla doğrudan ilişkilidir.

Ne yazık ki transformatörler mükemmel değildir; gerçek bir transformatörde gerilim veya akım oranları, transformatörün demir çekirdeği (histerezis ve girdap akımı kayıpları) ve bakır gibi çeşitli elektriksel kayıplar nedeniyle transformatörün fiziksel oranlarıyla eşleşmeyebilir. kayıplar (birincil ve ikincil sargıların direnci nedeniyle); bu nedenle üreticiler, tam yükte maksimum verimlilik, güç dönüşümü %95'in üzerinde olacak şekilde transformatörleri bu kayıpları en aza indirecek ve böylece transformatör voltaj oranı/dönüş oranından %5'ten fazla olmayan bir fark sağlayacak şekilde tasarlamaya çalışırlar.

Weshine, ölçüm için transformatör dönüş oranı testini veya TTR testini icat etti.Trafo Dönüş Oranı Ölçerve transformatörün birincil sarımların ikincil sarımlara doğru oranına sahip olduğunu doğrular. Bu testi doğru kullanmak, kademe değiştirici performansının, kısa devrelerin, açık sargıların, yanlış sargı bağlantılarının ve transformatör içindeki diğer arızaların belirlenmesine yardımcı olabilir. Weshine'nin TTR test cihazları yelpazesi, bazı transformatör testlerinin yapıldığı zorlu koşullara dayanacak kadar sağlamdır. Bu seri, testi basitleştirmek ve hızlandırmak için çeşitli özelliklerin yanı sıra 3 fazlı TTR test cihazları ve PT ve CT TTR test cihazlarını içerir.

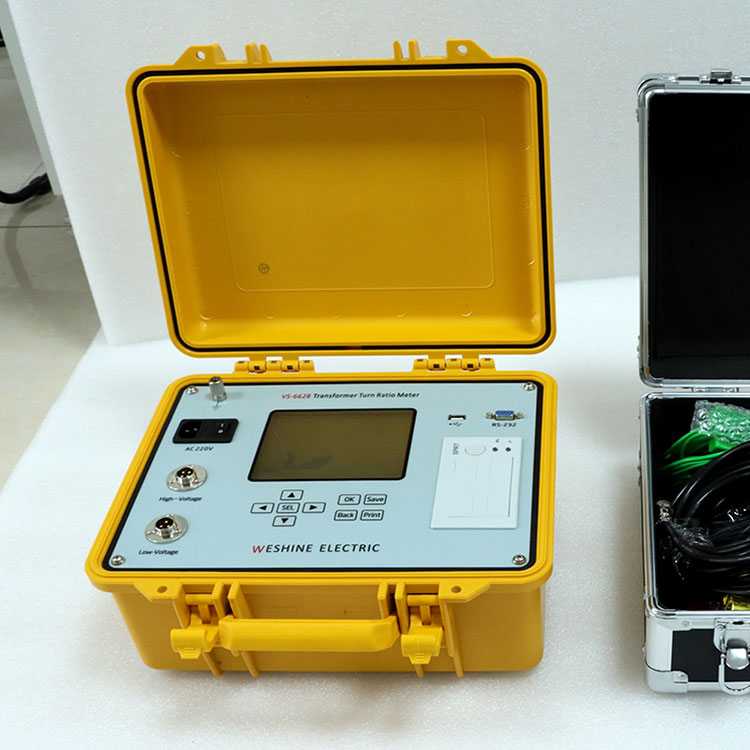

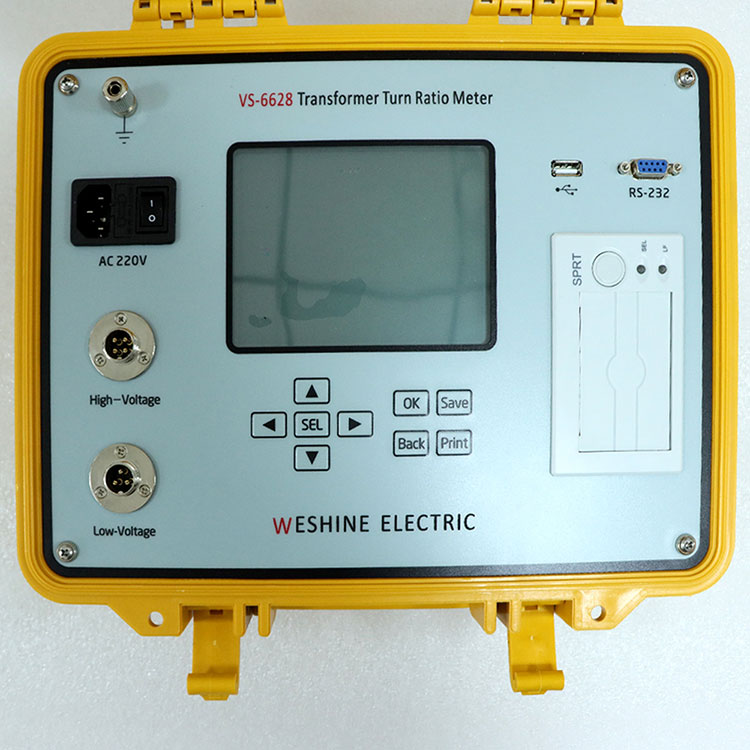

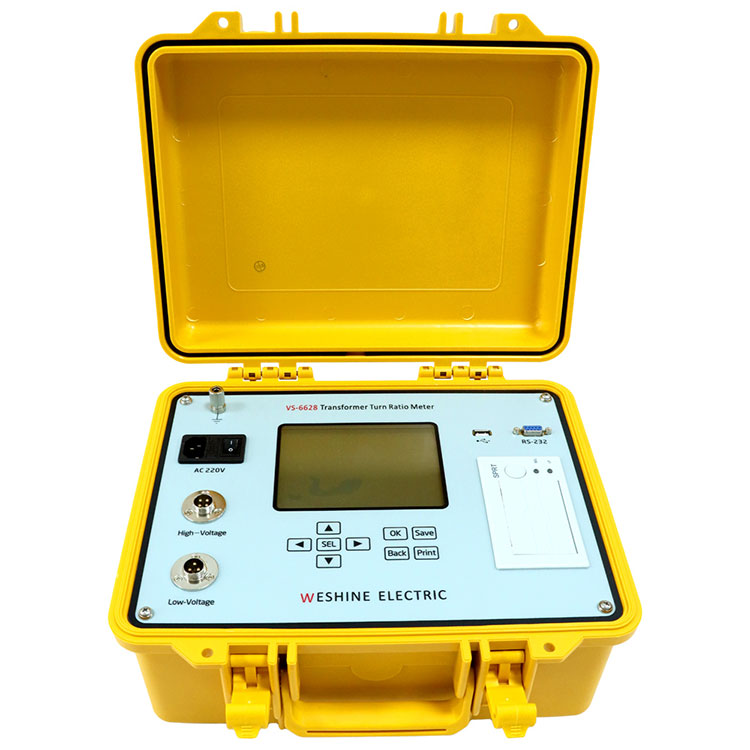

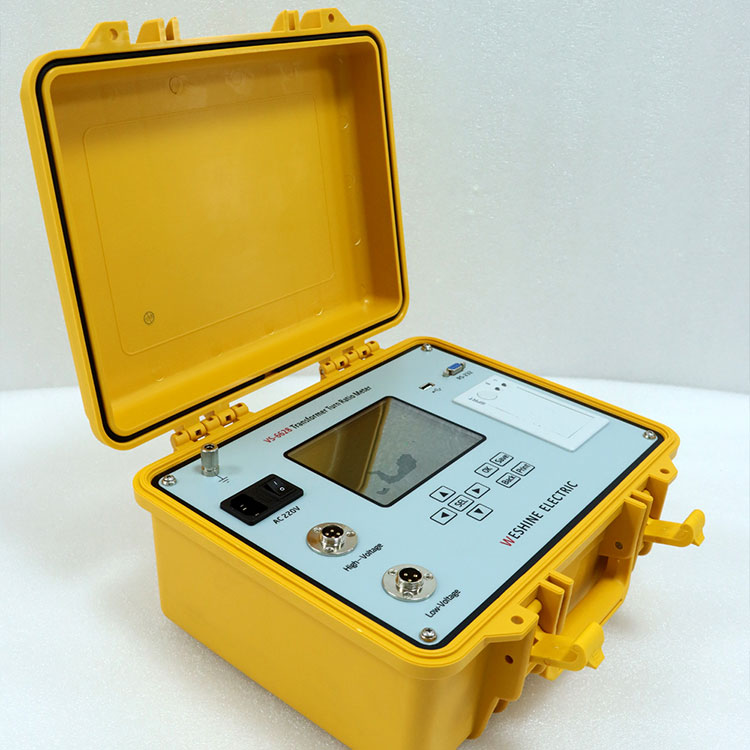

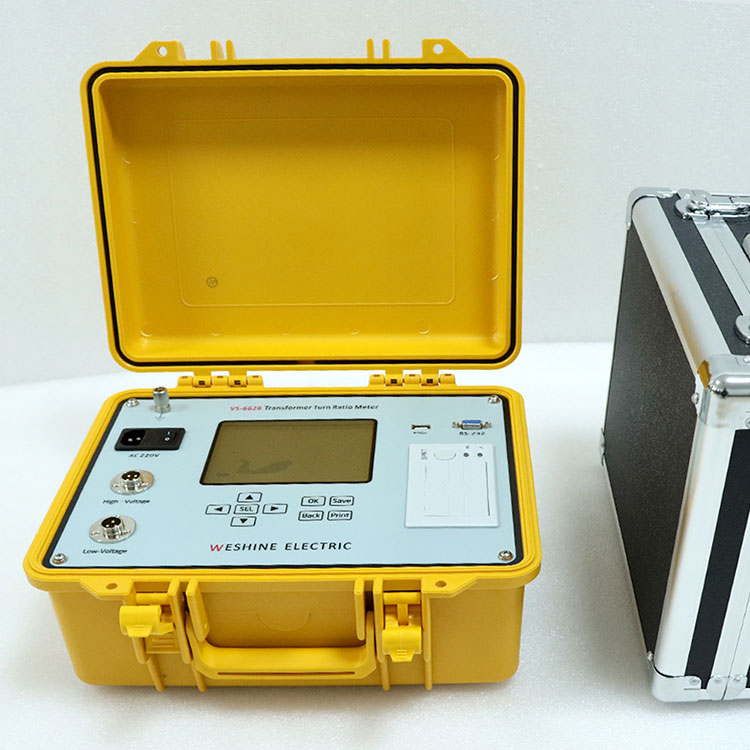

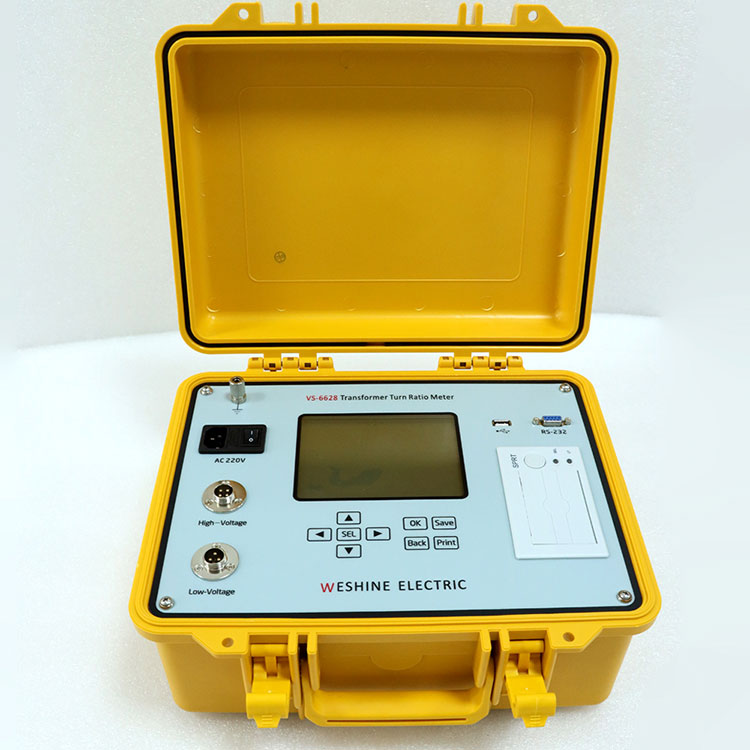

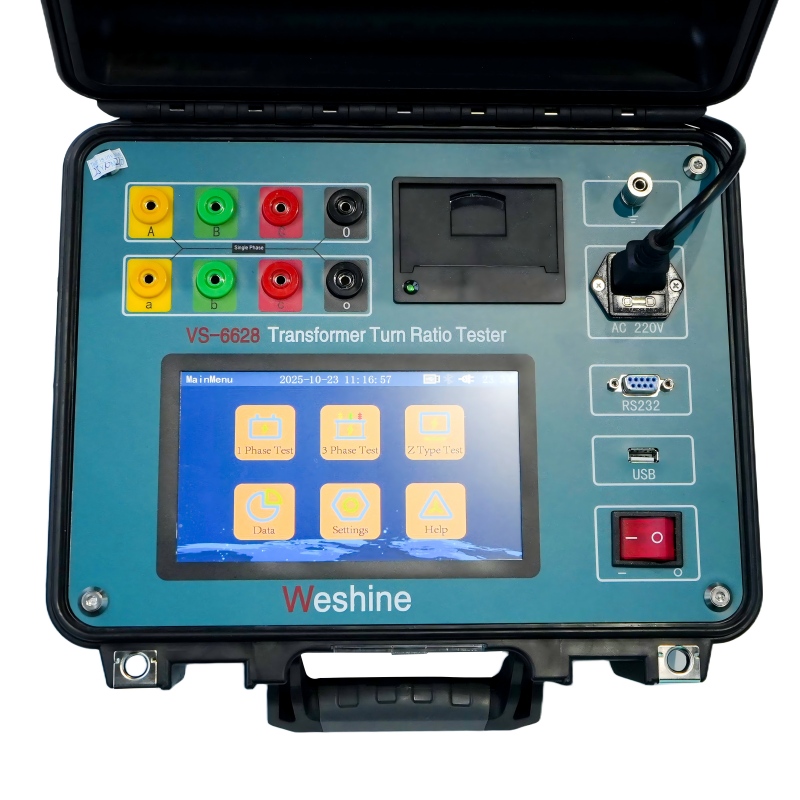

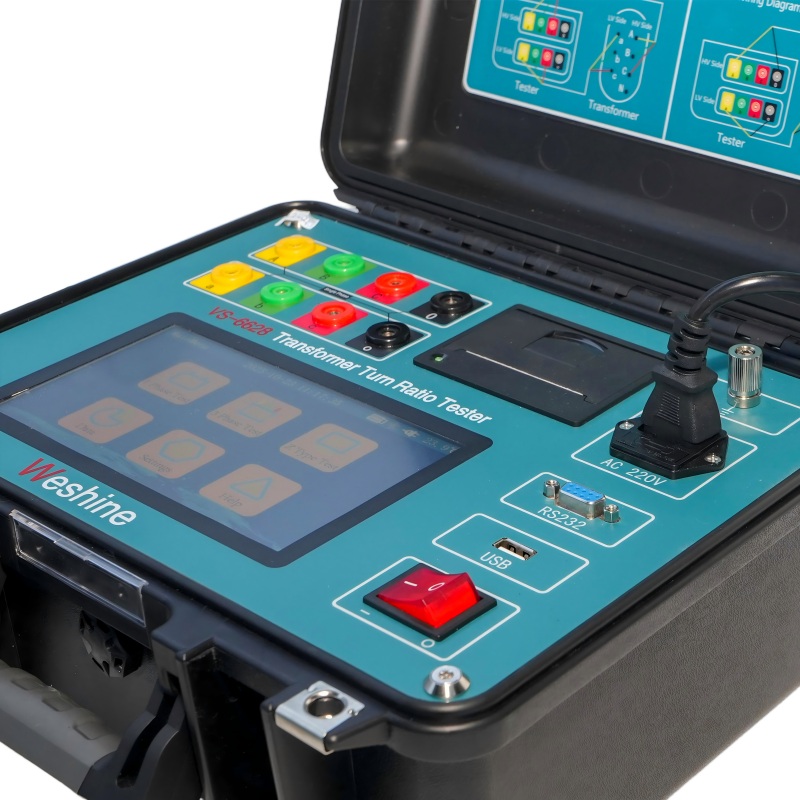

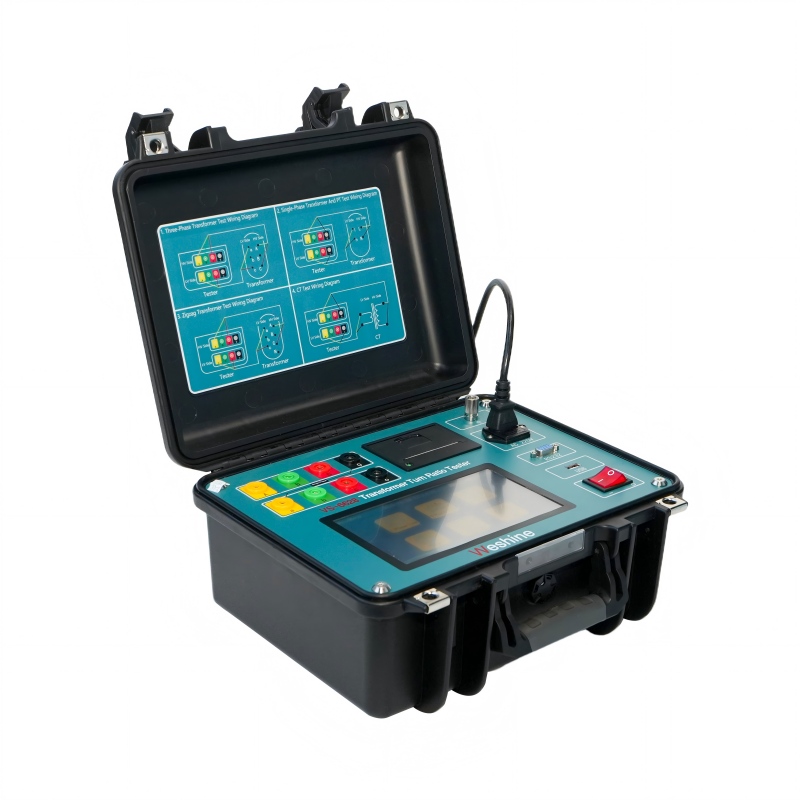

VS-6628 Serisi üç fazlı transformatör dönüş oranı test setleri, bir trafo merkezi veya üretim ortamındaki güç, enstrüman ve dağıtım transformatörlerinin dönüş oranını ölçmek için tasarlanmıştır. Sağlam ve sağlam tasarım, bu aletlerin çeşitli zorlu ortamlarda kullanıma çok uygun olmasını sağlar. Kablolarımız soğuk havalarda ihtiyaç duyulan esnekliği sağlayacak şekilde özel olarak tasarlanmıştır.

Ancak transformatörler, kullanım ömürleri boyunca hem elektriksel hem de mekanik olarak çeşitli gerilimlere ve değişikliklere maruz kaldıklarından, transformatörün doğru dönüş oranı, transformatör hizmete alınmadan önce ve çeşitli bakım programları sırasında kontrol edilmelidir, işte Transformatör Dönüş Oranı Test Cihazı Bu nedenle, çeşitli transformatör dönüş oranı test kitleri (TTR cihazları) kullanılarak ölçülen dönüş oranları, transformatörlerde tipik olarak mevcut olan kayıpları içerir ve bu, fiziksel dönüş sayısından farklı olan dönüş oranlarına neden olur, ancak üreticiler ve kullanıcılar tarafından beklenen gerçek voltaj oranlarını veya orantıyı yansıtır. gerçek bir transformatör güç transformatörü.

Weshine® Dönüş Oranı Test Cihazı, Transformatör Dönüş Oranı Ölçer Parametresini (Şartname) test etmek için

ÜRÜN BİLGİLERİ
Ürün Adı	TEST İÇİN DÖNÜŞ ORANI TEST CİHAZI Trafo Dönüş Oranı Ölçer
Model Numarası	VS-6628	Test Aralığı	0,9 ~ 10000
Kesinlik	%0,2	Sertifikalar	CE; EMC; LVD; ISO;
Tipik Uygulama	Dönüş oranını, faz kaymasını ve polariteyi test eder.
Tanımlamada Yardımcılar	* Kısa devre yapılmış bobinler * Açık devreler * Yanlış bağlantılar * Kademeli regülatörlerde ve transformatörlerde dahili arızalar veya kademe değiştirici arızaları
Boyutlar	345x295x175mm	Ağırlık	5 kg

Seçimler

Weshine, özellikle tüm Elektrikli Ekipman yelpazesiyle ilgilenmek için 8 yıllık deneyime sahiptir. Şu anda Weshine, test için çeşitli dönüş oranı test cihazı icat ettiTrafo Dönüş Oranı Ölçerform olarak gösterildiği gibi:

TEST İÇİN DÖNÜŞ ORANI TEST CİHAZI İÇİN SİPARİŞ BİLGİSİTrafo Dönüş Oranı Ölçer
Kedi. HAYIR.	Test Aralığı	Kesinlik	Çözünürlük	Boyutlar (mm)	Ağırlık (kilogram)
VS-6628	0,9 ila 10000	%0,2	0,0001 dk	345x295x175	5
VS-6629	0,9 ila 10000	%0,1 (0,9 ila 500) %0,2 (500 - 3000) %0,3 (3000 - 10000)	0.9～9.9999（0.0001） 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10000 ve üzeri（1）	325x225x125	3.8
VS-6630	0,9 ila 10000	%0,1 (0,9 ila 2000) %0,3 (2000 ila 10.000)	0,0001 dk	360x280x160	6
VS-6628T	0,8 ila 10000	%0,1 (0,8 ila 3000) %0,2 (3000 - 10000)	0,0001 dk	320x240x130	3
VS-6628A	0,9 ila 10000	%0,1 (0,9 ila 500) %0,2 (500 - 3000) %0,3 (3000 - 10000)	0.9～9.9999（0.0001） 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10000 ve üzeri（1）	246x156x62	1.7

Tedarik Zinciri sorunlarına bağlı olarak: Güncel fiyatlandırma ve teslim süreleri için lütfen tercih ettiğiniz Yetkili Weshine Distribütörünüzle iletişime geçin.

Kalite Sertifikaları

Şirketimizin tüm başarısının, sunduğumuz ürünlerin kalitesiyle doğrudan ilgili olduğuna her zaman inanırız. Test için oran test cihazını döndürürTrafo Dönüş Oranı ÖlçerISO9001, ISO14000:14001 yönergelerinde belirtilen en yüksek kalite gereksinimlerini ve sıkı kalite kontrol sistemimizi karşılar.
