Trafo Gerilim Oranı Testi

Weshine®, CE sertifikalı, yüksek kalite ve doğrulukla Trafo Gerilim Oranı Testini test etmek için Dönüş Oranı Test Cihazını icat etti, Ulusal standartlara göre icat edildi ve üretildi, eksiksiz elektrik test çözümü mevcut. Weshine'den Trafo Gerilim Oranı Testini test etmek için Dönüş Oranı Test Cihazı hakkında daha fazla ayrıntı için bize ulaşın!

Talep Gönder PDF olarak indir

Ürün Açıklaması

Weshine

Bir transformatörün dönüşüm oranı, birincil sargının sarım sayısının ikincil sargının sarım sayısına bölünmesine eşittir. Transformatör oranı, transformatörün istenen performansını ve sekonder sargının ihtiyaç duyduğu karşılık gelen gerilimi sağlar.

Sekonder voltajın birincil voltajdan (bir düşürme transformatörü) daha düşük olması gerekiyorsa, ikincil sargının birincilden daha az dönüşü olmalıdır ve bir yükseltici transformatör için bunun tersi de geçerlidir; Transformatörün oranı voltajı düşürdüğünde akımı arttırır ve bunun tersi de geçerlidir. Bu nedenle ideal bir transformatörün voltaj ve akım oranı, dönüşüm oranıyla doğrudan ilişkilidir.

Ne yazık ki transformatörler mükemmel değildir, gerçek bir transformatörde voltaj veya akım oranları, transformatörün demir çekirdeği (histerezis ve girdap akımı kayıpları) ve bakır gibi çeşitli elektriksel kayıplar nedeniyle transformatörün fiziksel oranlarıyla eşleşmeyebilir. kayıplar (birincil ve ikincil sargıların direnci nedeniyle); bu nedenle üreticiler, tam yükte maksimum verim, %95'in üzerinde güç dönüşümü için bu kayıpları en aza indirecek ve böylece trafo voltaj oranı/dönüş oranından en fazla %5'lik bir fark sağlayacak şekilde transformatörler tasarlamaya çalışırlar.

Weshine, ölçmek için transformatör dönüş oranı testini veya TTR testini icat etti.Trafo Gerilim Oranı Testive transformatörün birincil dönüşlerin ikincil dönüşlere doğru oranına sahip olduğunu onaylar. Bu testi doğru bir şekilde kullanmak, kademe değiştirici performansını, kısa dönüşleri, açık sargıları, yanlış sargı bağlantılarını ve transformatörlerin içindeki diğer arızaları belirlemeye yardımcı olabilir. Weshine'nin TTR test cihazları serisi, bazı trafo testlerinin yapıldığı zorlu koşullara dayanacak şekilde sağlamdır. Seri, testi basitleştirmek ve hızlandırmak için çeşitli özelliklerin yanı sıra 3 fazlı TTR test cihazları ve PT ve CT TTR test cihazları içerir.

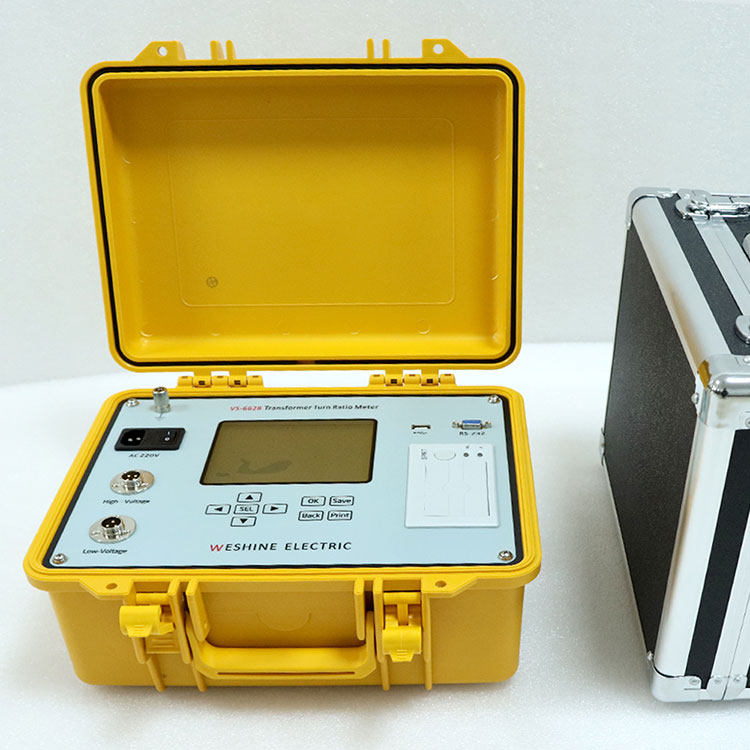

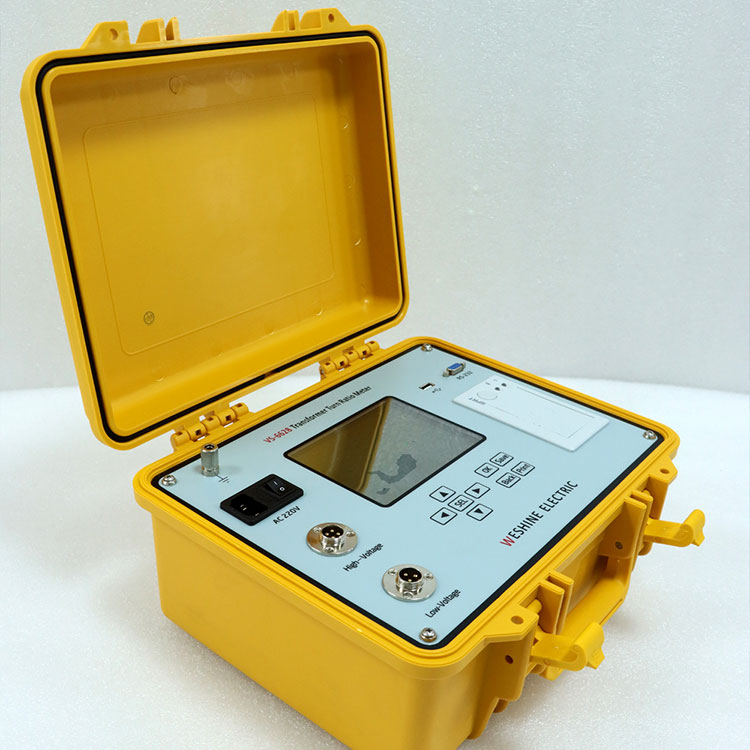

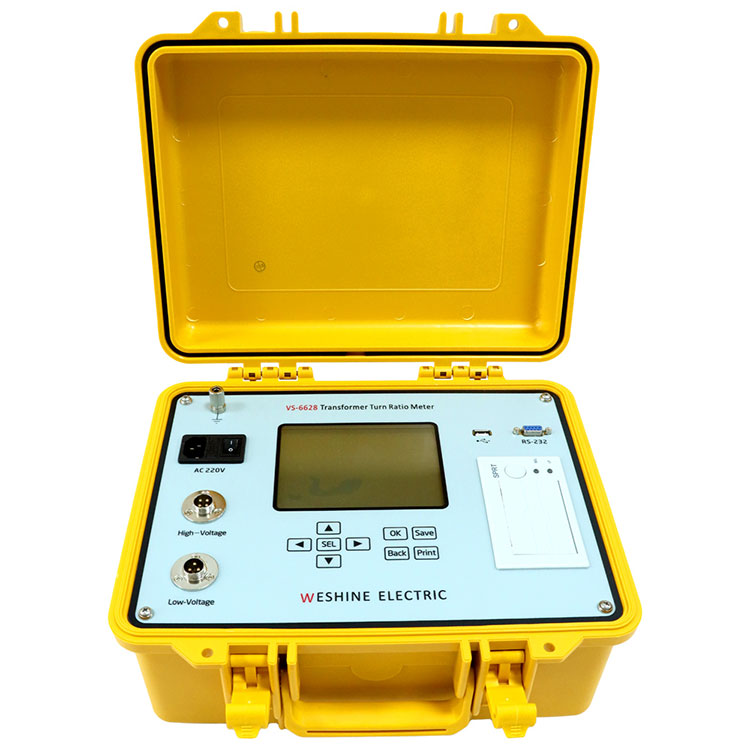

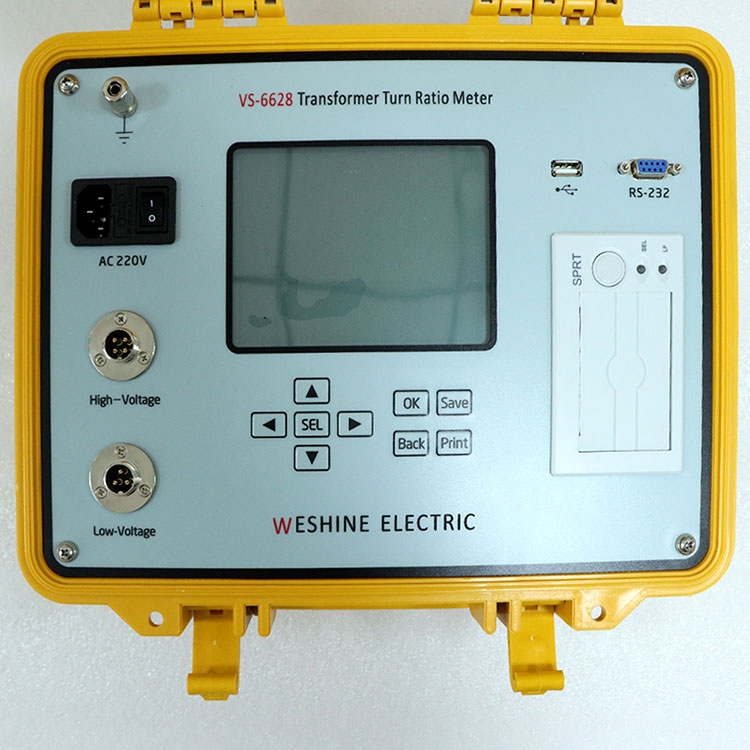

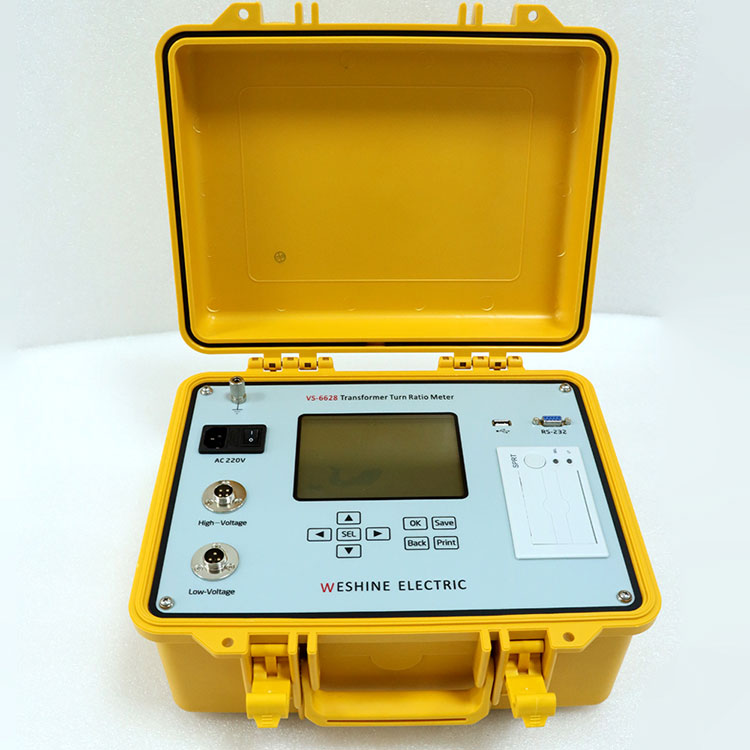

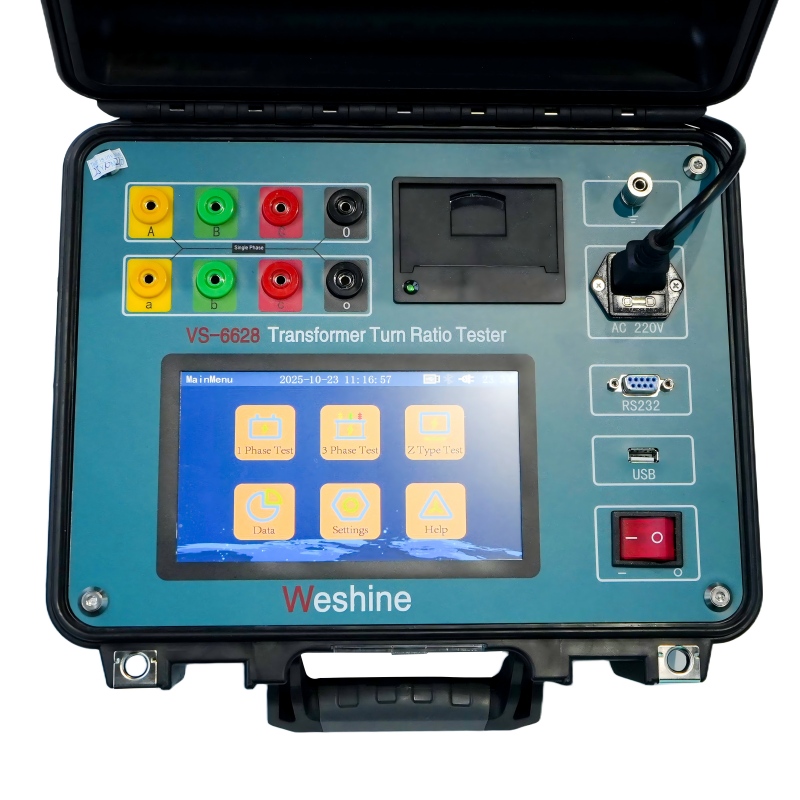

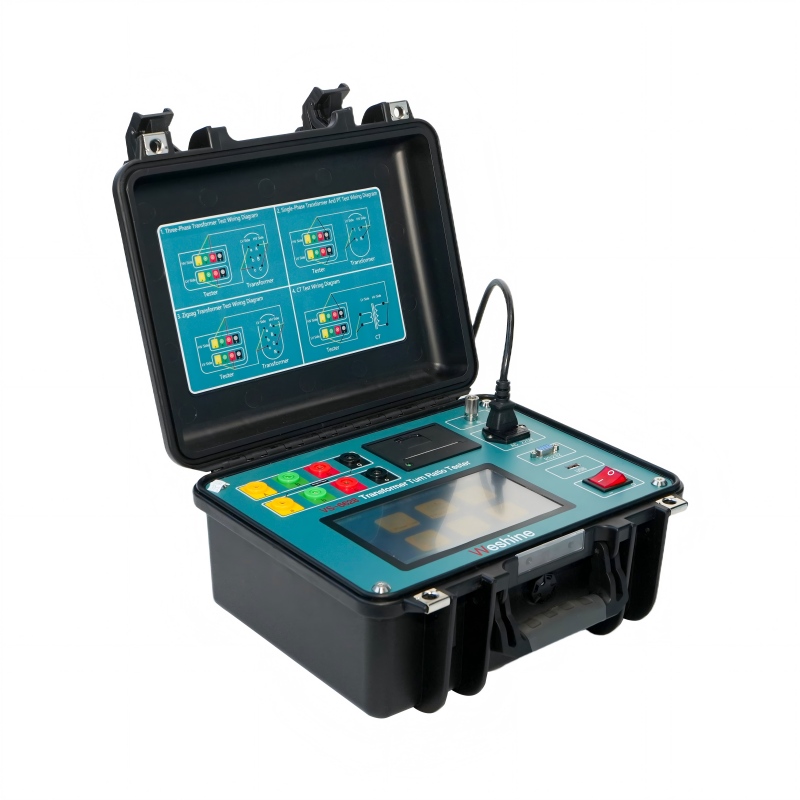

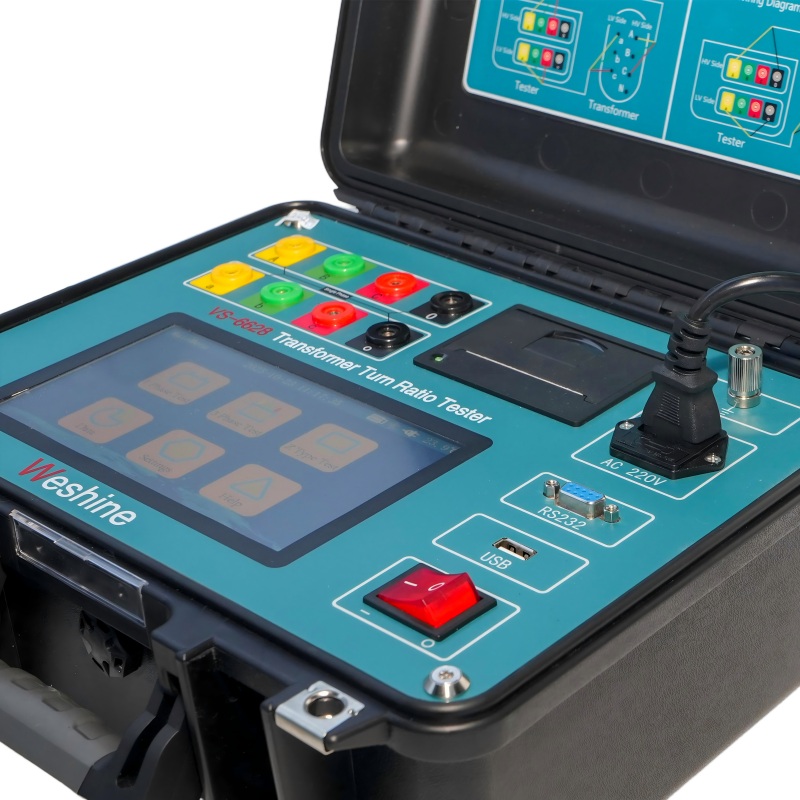

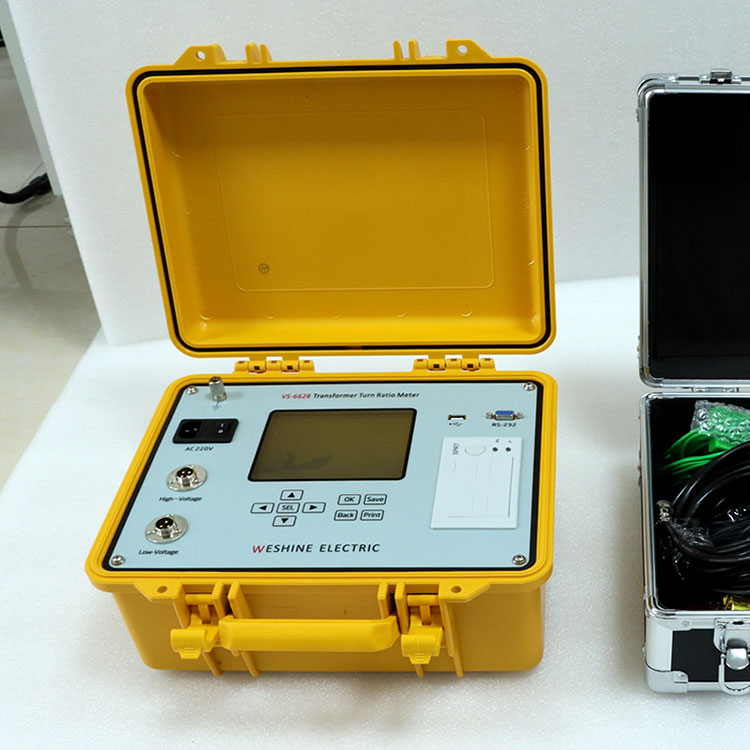

VS-6628 Serisi üç fazlı trafo dönüş oranı test setleri, bir trafo merkezi veya üretim ortamındaki güç, alet ve dağıtım trafolarının dönüş oranını ölçmek için tasarlanmıştır. Sağlam ve sağlam bir tasarım, bu enstrümanları çeşitli zorlu ortamlarda kullanım için çok uygun hale getirir. Kablolarımız, soğuk havalarda ihtiyaç duyulan gerekli esnekliği sağlamak için özel olarak tasarlanmıştır.

Ancak transformatörler, kullanım ömürleri boyunca hem elektriksel hem de mekanik olarak çeşitli baskılara ve değişikliklere maruz kaldıklarından, transformatör hizmete alınmadan önce ve çeşitli bakım programları sırasında transformatörün doğru dönüş oranının kontrol edilmesi gerekir, işte Transformer Dönüş Oranı Test Cihazı Bu nedenle, çeşitli trafo dönüş oranı test kitleri (TTR cihazları) kullanılarak ölçülen dönüş oranları, fiziksel dönüş sayısından farklı olan ancak üreticiler ve kullanıcılar tarafından beklenen gerçek voltaj oranlarını yansıtan dönüş oranlarıyla sonuçlanan, transformatörlerde tipik olarak bulunan kayıpları içerir veya gerçek bir trafo güç trafosunun oranı.

Weshine

ÜRÜN BİLGİSİ
Ürün adı	TEST İÇİN DÖNÜŞ ORANI TEST CİHAZI Trafo Gerilim Oranı Testi
Model numarası	VS-6628	Test aralığı	0,9 ~ 10000
Kesinlik	%0,2	Sertifikalar	CE; EMC; LVD; ISO;
Sıradan uygulama	Dönüş oranını, faz kaymasını ve polariteyi test eder.
Tanımlamada Yardımlar
boyutlar	345x295x175mm	Ağırlık	5 kilo

Seçimler

Weshine, özellikle tüm Elektrikli Ekipman yelpazesiyle ilgilenmek için 8 yıllık deneyime sahiptir. Şu anda Weshine, test için çeşitli dönüş oranı test cihazını icat etti.Trafo Gerilim Oranı Testiform olarak gösterildiği gibi:

TEST İÇİN DÖNÜŞ ORANI TEST CİHAZI İÇİN SİPARİŞ BİLGİLERİTrafo Gerilim Oranı Testi
Kedi. Numara.	Test aralığı	Kesinlik	Çözünürlük	boyutlar (mm)	Ağırlık (kilogram)
VS-6628	0,9 - 10000	%0,2	0.0001 dakika	345x295x175	5
VS-6629	0,9 - 10000	%0,1 (0,9 ila 500) %0,2 (500 - 3000) %0,3 (3000 - 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 ve üzeriï¼1ï¼	325x225x125	3.8
VS-6630	0,9 - 10000	%0,1 (0,9 - 2000) %0,3 (2000 - 10000)	0.0001 dakika	360x280x160	6
VS-6628T	0,8 ila 10000	%0,1 (0,8 - 3000) %0,2 (3000 - 10000)	0.0001 dakika	320x240x130	3
VS-6628A	0,9 - 10000	%0,1 (0,9 ila 500) %0,2 (500 - 3000) %0,3 (3000 - 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 ve üzeriï¼1ï¼	246x156x62	1.7

Tedarik Zinciri sorunlarına bağlı olarak: Geçerli fiyatlandırma ve teslim süreleri için lütfen tercih ettiğiniz Yetkili Weshine Distribütörü ile iletişime geçin.

Kalite Belgeleri

Şirketimizin tüm başarısının, sağladığımız ürünlerin kalitesiyle doğrudan ilgili olduğuna her zaman inanıyoruz. Test için oran test cihazını döndürürTrafo Gerilim Oranı TestiISO9001, ISO14000:14001 yönergelerinde belirtilen en yüksek kalite gereksinimlerini ve katı kalite kontrol sistemimizi karşılayın.
