Transformatörde Yüksek Gerilim Testi

Weshine®, düşük kapasiteli test nesnelerinin 50 / 60 Hz AC testi için uygun, transformatör üzerinde yüksek gerilim testi için AC Hipot Test Setini icat etti. Opsiyonel olarak bu üniteler, doğrultucu eklentisi transformatörün üzerine monte edilerek DC test seti olarak işlev görecek şekilde yükseltilebilir. Weshine® AC Hipot Test Seti, trafo üzerinde yüksek kalite ve doğrulukla yüksek gerilim testi için Ulusal standartlara göre icat edilmiş ve üretilmiştir, eksiksiz elektrik test çözümü mevcuttur. Weshine® trafo üzerinde yüksek gerilim testi için AC Hipot Test Seti hakkında daha fazla bilgi için bize ulaşın!

Talep Gönder

Ürün Açıklaması

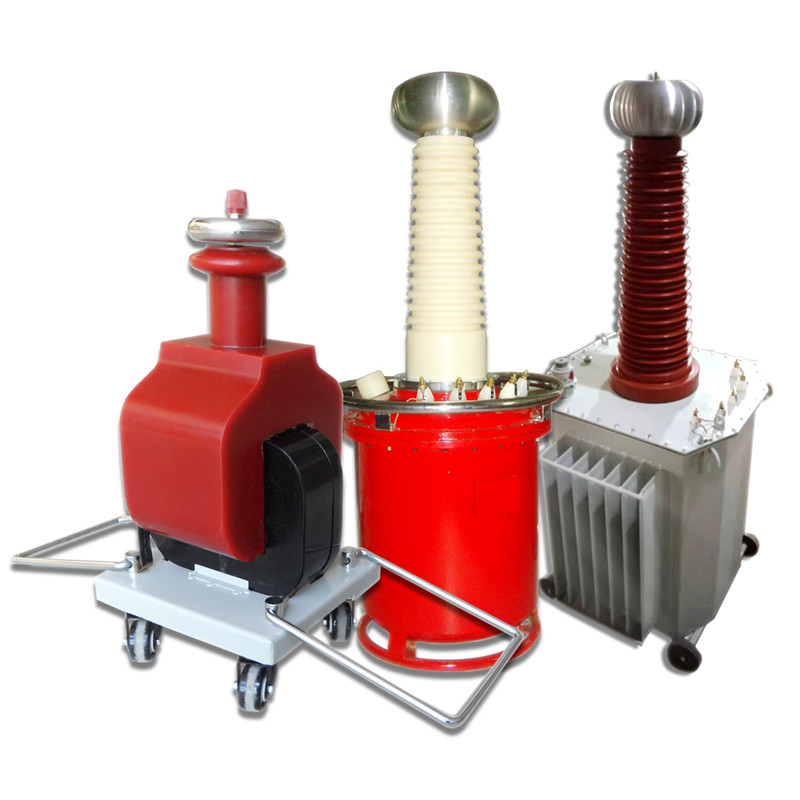

Transformatörde yüksek gerilim testi için AC Hipot Test Seti

Ürün tanıtımı:

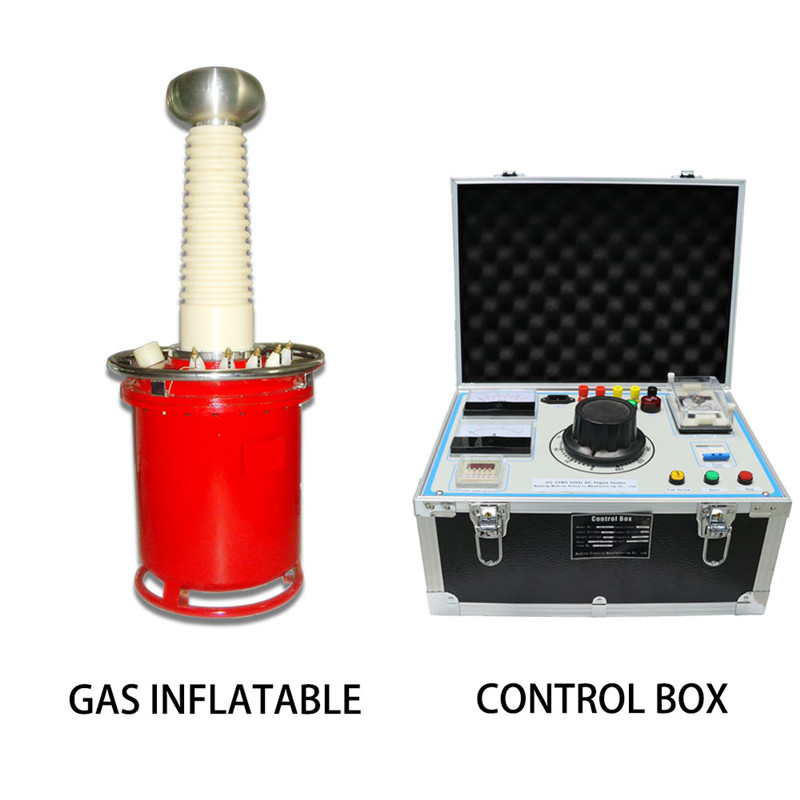

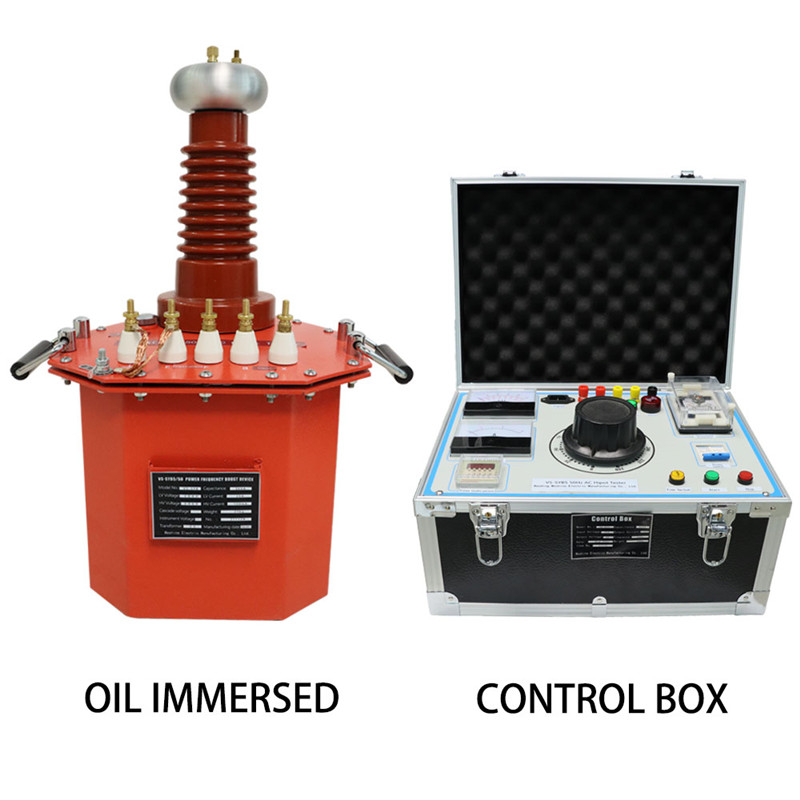

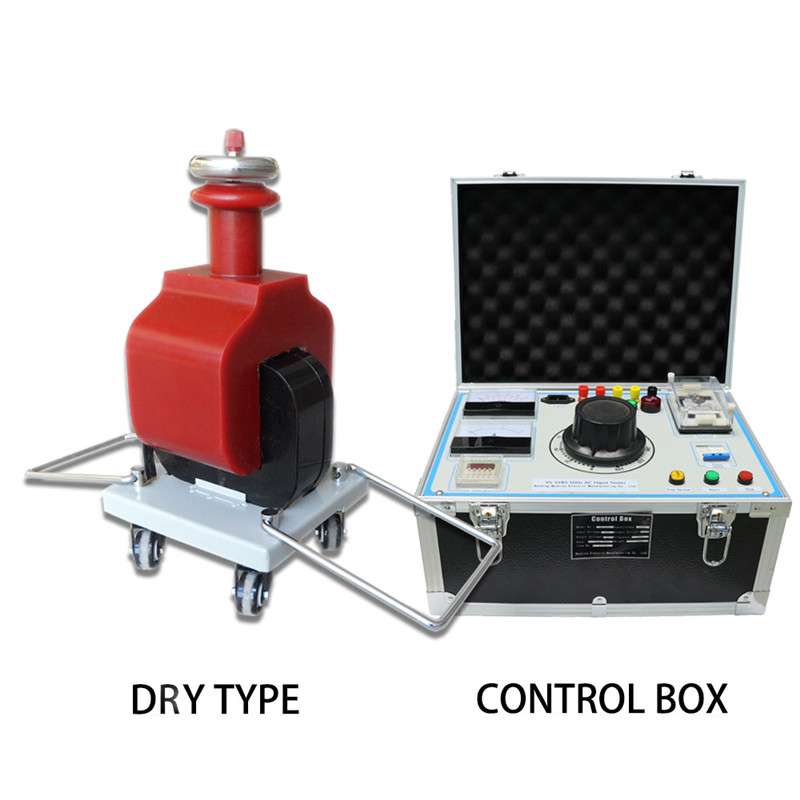

Weshine® Transformatör üzerinde yüksek gerilim testi için AC Hipot Test Seti, iki parçalı tasarım, operatörün üniteyi güvenli bir mesafede kullanmasına olanak tanır. Kontrol ünitesi, yüksek gerilim trafosunu çalıştırmak için kullanılır. Ünite bir varyak, akım/gerilim gösterge cihazları, test süresi için bir zamanlayıcı ve bir güvenlik devresinden oluşur. Alçak gerilim sargısı, önceden belirlenmiş bir süre boyunca belirli bir çıkışın mevcut olması için sıfırdan maksimum değere kadar sürekli olarak uyarılabilir. Çalışma süresi uygulamaya bağlıdır ve birkaç dakikadan sürekli çalışmaya kadar değişir.

Transformatör serilerinde yüksek voltaj testi için AC Hipot Test Setinin giriş voltajı, eşleşen kontrol kutusuna (tablo) bağlı olan 200V veya 400V'tur ve giriş voltajı, test transformatörünün birincil sargısına (düşük voltaj) ayarlanır. otomatik voltaj regülatörü aracılığıyla. Elektromanyetik indüksiyon prensibini kullanarak, ikincil sargı (yüksek voltaj) pres, birincil sargının dönüş sayısına oranı, sıfır volttan en yüksek nominal değere sürekli olarak ayarlanabilen çıkış yüksek voltajının aynı katını elde edebilir. . DC dayanım gerilimi ve kaçak akım testinde, yüksek gerilim silikon yığını yüksek gerilim çıkış ucuna vidalandığı sürece, DC yüksek gerilimi elde edilebilir ve genliği, güç frekansı yüksek gerilim değerinin 1,4 katıdır.

EVRENSEL TEKNİK VERİLER*

Çıkış voltajı dalga formu:	sinüs dalgası
Çıkış dalga biçimi bozulma oranı:	%1.
Yük kaybı:	%0,2ï½%0,35
İndüksiyon dayanım gerilimi seviyesi:	1,1UO/1dk.
Tek bir test transformatörünün kısa devre empedansı:	%4,5ï½%12 (±%10)
Voltaj ayarlanabilir doğruluğu ±%1'dir.
Voltaj kararsızlığı %1'den azdır.
Aşırı gerilim koruma fonksiyonu.
Yüzey sıcaklığı artışı:	ï¼55â
Nominal kapasitede, izin verilen sürekli çalışma süresi:
0,5 saat (uzun süre için özelleştirilmiş)
Çıkış voltajı dalga formu:
10 kVA'nın altında, her 2 saatte bir, 0,5 saat kesintisiz çalışmaya izin verir
15 kVA'nın üzerinde, her 4 saatte bir, 0,5 saat kesintisiz çalışmaya izin verir
Yarım anma gerilimi ve yarım anma akımında, 4 saat boyunca sürekli çalışmaya izin verilir

Kalite Belgeleri

Şirketimizin tüm başarısının, sağladığımız ürünlerin kalitesiyle doğrudan ilişkili olduğuna her zaman inanıyoruz. Transformatör üzerinde yüksek gerilim testi için AC Hipot Test Kiti, ISO9001, ISO14000:14001 yönergelerinde ve sıkı kalite kontrol sistemimizde belirtilen en yüksek kalite gereksinimlerini karşılar.
