Ürün Açıklaması

Çin'deki profesyonel bir üretici olan Weishine'den kaliteli Üç Fazlı Röle Koruma Test Cihazı ekipmanı satın alın; koruyucu röleleri, mikroişlemci koruma ünitelerini, ikincil devreleri, otomasyon ekipmanlarını ve komple elektrik şebekesi koruma sistemlerini denetlemek için tasarlanmıştır. Röleler hat arızalarına, anormal voltaja, aşırı akıma, tekrar kapama eylemlerine, diferansiyel koruma tetikleyicilerine ve kontrol devresi hareketlerine doğru bir şekilde yanıt vermelidir; bu nedenle, güvenli, koordineli güç sistemi çalışması için düzenli testler şarttır.

Üç Fazlı Röle Koruma Test Cihazı Nedir?

Üç Fazlı Röle Koruma Test Cihazı, koruyucu rölelerin, mikroişlemci tabanlı koruma ünitelerinin, ikincil devrelerin, otomasyon ekipmanlarının ve güç sistemi koruma planlarının performansını ve çalışma özelliklerini doğrulamak için tasarlanmış profesyonel bir test cihazıdır.

Test cihazı, normal ve anormal güç sistemi koşullarını simüle etmek için kontrol edilebilir ikincil akım, voltaj, frekans, faz açısı, harmonik, DC ve anahtarlama sinyalleri üretir. Mühendisler, bu simüle edilmiş sinyalleri test edilen koruma cihazlarına uygulayarak röle ayarlarını, başlatma değerlerini, çalışma süresini, açma mantığını ve kontak yanıtını doğrulayabilir.

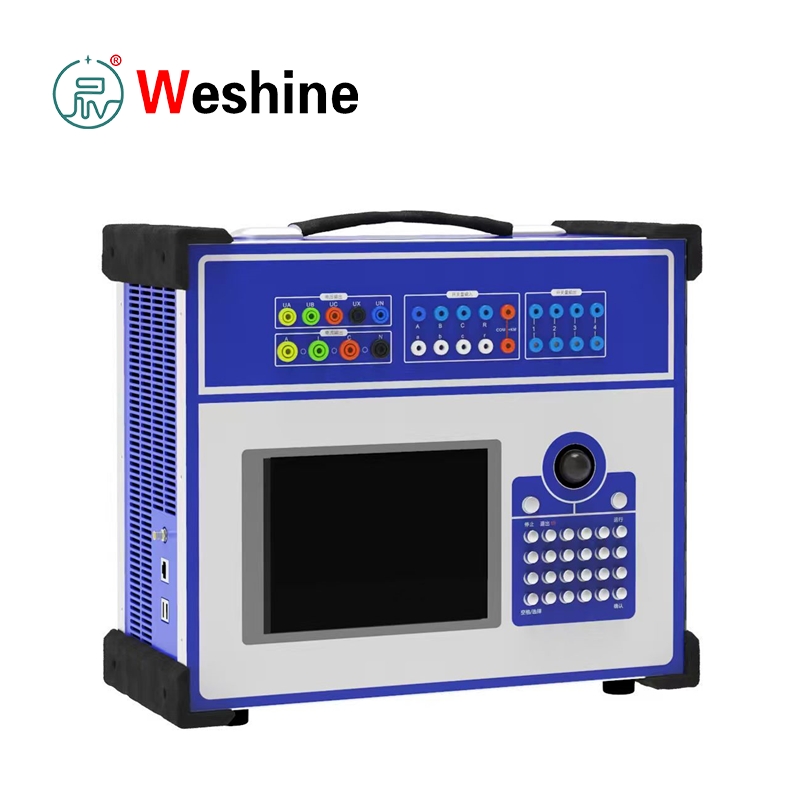

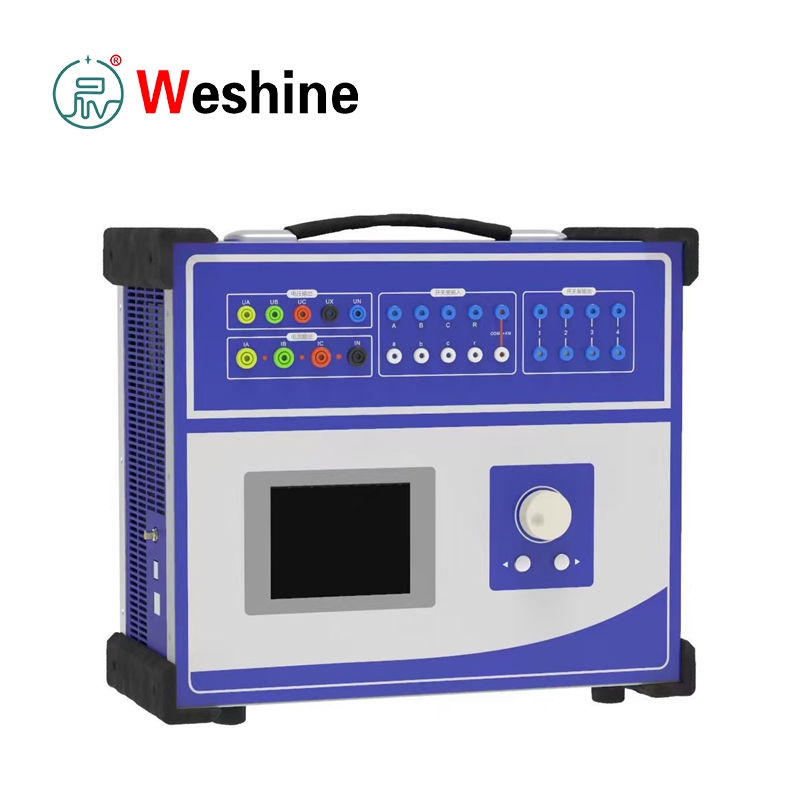

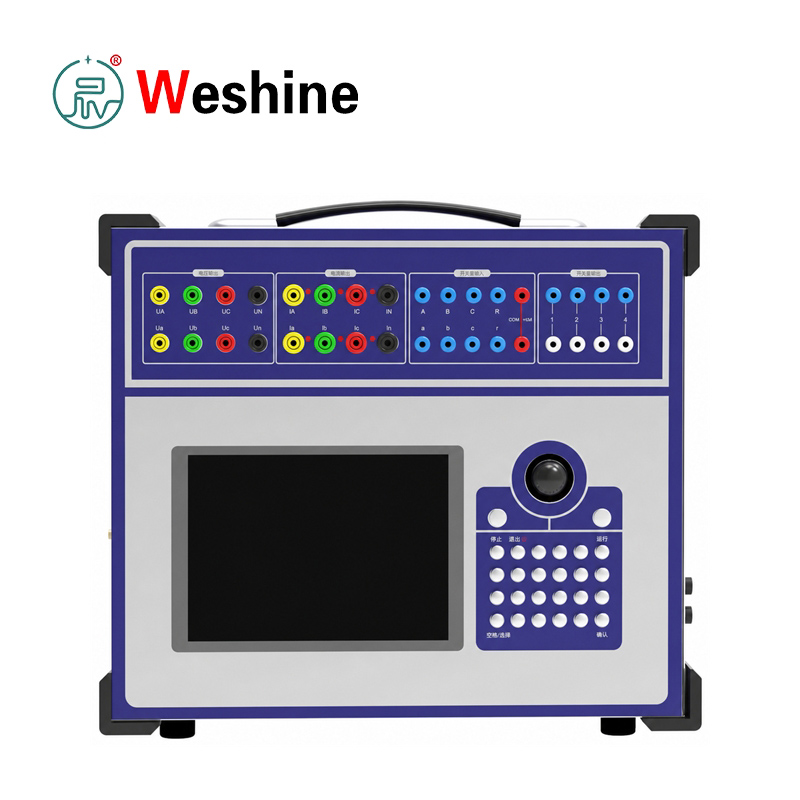

Three Phase Relay Protection Tester

Çok Kanallı Akım ve Gerilim Çıkışı

Üç Fazlı Röle Koruma Test Cihazı, kapsamlı röle koruma testi için 4 voltaj kanalı ve 3 akım kanalıyla donatılmıştır. Gerilim kanalları faz gerilimini, hat gerilimini, sıfır bileşen gerilimini, gerilim dengesizliğini, gerilim kaybını, frekans kaymasını ve senkronizasyon testlerini destekler.

Üç akım kanalı, bireysel faz akım testi için bağımsız olarak çalışabilir veya 120A'ya kadar kısa süreli akım çıkışı sağlamak için paralel olarak bağlanabilir. Aşırı akım rölelerinin, toprak arıza rölelerinin, ters zamanlı korumanın, diferansiyel korumanın, mesafe korumanın, tekrar kapama mantığının, düşük gerilim korumanın ve frekans rölelerinin test edilmesini destekler.

Endüstriyel Bilgisayar Kontrolü ve Saha Operasyonu

Endüstriyel bir bilgisayar platformu üzerine inşa edilen test cihazı, harici bir bilgisayar olmadan bağımsız saha testi için yerleşik bir ekranı ve yerel işletim panelini entegre eder. Test parametreleri ve sonuçları doğrudan ekranda görüntülenebilir, bu da onu yerinde devreye alma ve bakım için uygun hale getirir.

Ekipman ayrıca gelişmiş test işlevlerini, veri yönetimini ve otomatik test raporu oluşturmayı desteklemek için uyumlu yazılıma sahip bir PC'ye de bağlanabilir.

Esnek Akım, Gerilim ve DC Çıkışı

Test cihazı aşağıdakiler de dahil olmak üzere çok çeşitli çıktı yetenekleri sağlar:

AC akım çıkışı:Kanal başına 0~40A, paralel üç kanalla 120A'e kadar kısa süreli çıkış

AC voltaj çıkışı:0~120V faz gerilimi ve 0~240V hat gerilimi

DC çıkışı:DC akımı, DC voltajı ve ayarlanabilir DC yardımcı güç kaynağı

Bu işlevler DC röle testini destekler ve sahada devreye alma sırasında koruma cihazlarının ve ikincil devrelerin enerjilendirilmesine olanak tanır.

Frekans, Harmonik ve Zamanlama Ölçümü

Test cihazı, frekans değişimi ve çok sıralı harmonik ortamlar dahil olmak üzere farklı güç sistemi çalışma koşullarını simüle etmek için değişken frekansı ve harmonik sinyal çıkışını entegre eder. Bu, teknisyenlerin röle performansını yalnızca standart güç frekansı yerine farklı ikincil sinyal koşulları altında değerlendirmesine olanak tanır.

Yerleşik anahtar giriş ve çıkış modülleri, açma kontağı algılamayı, röle kontağı izlemeyi, devre kesici simülasyonunu, başlatma sinyali doğrulamayı ve eylem zamanlaması ölçümünü destekler. Zamanlama aralığı 0,1 ms ila 9999 saniyeye ulaşarak röle çalışma süresinin, açma gecikmesinin, tekrar kapama aralıklarının ve koruma mantığı yanıtının doğru ölçümüne olanak tanır.

Uygulama Aralığı ve Güvenlik Koruması

Üç Fazlı Röle Koruma Test Cihazı, elektromanyetik röleleri, statik röleleri, dijital koruma cihazlarını, mikroişlemci rölelerini, tekrar kapama cihazlarını ve transformatör, hat, motor ve jeneratör koruma sistemlerini test etmek için uygundur.

Trafo merkezlerinde, enerji santrallerinde, fabrika dağıtım odalarında, demiryolu güç kaynağı ağlarında ve profesyonel röle laboratuvarlarında yaygın olarak kullanılmaktadır.

Çıkış aşırı yük koruması, arıza kendi kendine teşhis, çıkış kilidi ve yumuşak başlangıç güç tasarımı dahil olmak üzere çoklu koruma fonksiyonları entegre edilmiştir. Bu işlevler, saha çalışması sırasında hem test cihazının hem de bağlı ekipmanın korunmasına yardımcı olur. Ekipman, ikincil devre güvenliği, standart kablolama prosedürleri ve röle testi iş akışları konusunda bilgili, eğitimli teknisyenler tarafından çalıştırılmalıdır.

Ekipman aşağıdakilere uygundur:GB/T 7261-2008VeDL/T624-2010. Operatörlerin kullanım sırasında yerel röle test kurallarına, elektrik santrali devreye alma kurallarına ve saha güvenlik standartlarına uyması gerekir.

Sistem Özellikleri		AC Akım Çıkışı		DC Akım Çıkışı
Öğe	Şartname	Öğe	Şartname	Öğe	Şartname
Ürün modeli	VS-JB900	Çıkış doğruluğu	Sınıf 0.2	Çıkış doğruluğu	Sınıf 0.5
Ürün türü	Üç fazlı röle koruma test cihazı	Faz akım çıkışı, RMS	0 ila 40A	Faz akım çıkışı	Faz başına 0 ila ±10 A
Kontrol platformu	Endüstriyel bilgisayar tipi	Üç fazlı paralel akım çıkışı, RMS	0 ila 120A	Üç fazlı paralel çıkış	0 ila ±30 A
Çıkış konfigürasyonu	4 fazlı gerilim, 3 fazlı akım	Uzun süreli izin verilen faz akımı, RMS	10A	Maksimum çıkış yük voltajı	20V
Uygulanabilir testler	Röle koruması, ikincil devre, otomasyon cihazı testi	Maksimum faz akımı çıkış gücü	420 VA
Çalışma modu	Bağımsız çalışma; yapılandırmaya göre desteklenen bilgisayar bağlantısı	Üç fazlı paralel akımda maksimum çıkış gücü	900 VA
Referans standartları	GB/T 7261-2008, DL/T624-2010	Maksimum üç fazlı paralel akımda izin verilen çalışma süresi	10 saniye
		Temel frekans aralığı	20 ila 1000Hz
		Harmonik düzen	1'den 20'ye kadar

AC Gerilim Çıkışı		DC Gerilim Çıkışı		Anahtarlama Miktarı ve Zamanlaması
Öğe	Şartname	Öğe	Şartname	Öğe	Şartname
Çıkış doğruluğu	Sınıf 0.2	Çıkış doğruluğu	Sınıf 0.5	Anahtarlama girişi	10 kanal
Faz voltaj çıkışı, RMS	0 - 120 V	Faz voltajı çıkış genliği	0 ila ±160 V	Kuru kontak girişi	1 - 20 mA, 24 V
Hat voltajı çıkışı, RMS	0 - 240 V	Hat voltajı çıkış genliği	0 ila ±320 V	Potansiyel kontak girişi, mantık 0	0 ila +6 V
Faz gerilimi / hat gerilimi çıkış gücü	80 VA / 100 VA	Faz gerilimi / hat gerilimi çıkış gücü	70 VA / 140 VA	Potansiyel kontak girişi, mantık 1	+11 V ila +250 V
Temel frekans aralığı	20 ila 1000Hz			Anahtarlama çıkışı	8 çift
Harmonik düzen	1'den 20'ye kadar			DC kontak kapasitesi	220V / 0,2A
				AC kontak kapasitesi	220V / 0,5A
				Zaman ölçüm aralığı	0,1 ms ila 9999 sn
				Zaman ölçüm doğruluğu	0,1 ms

Çevre Koşulları		Fiziksel Özellikler
Öğe	Şartname	Öğe	Şartname
Çalışma sıcaklığı	-10°C ila +50°C	Ana ünite boyutları	400 × 300 × 180 mm
Depolama sıcaklığı	-25°C ila +70°C	Ana ünite ağırlığı	Yaklaşık 18 kg
Bağıl nem	%5 - %95, yoğunlaşmayan

Ürün Kullanım Kılavuzu

Üç Fazlı Röle Koruma Test Cihazı, normal ve hatalı şebeke koşullarını simüle etmek için kontrol edilebilir ikincil akım, voltaj, frekans, faz açısı, harmonik, DC ve anahtarlama sinyalleri üretir ve ardından sinyalleri test edilen koruma cihazına besler. Kontak eylemlerini, açma çıkışlarını, geri dönüş sinyallerini ve mantıksal geri bildirimi izler, eylem süresini ve çalışma ayar değerlerini otomatik olarak kaydeder.

Test etmeden önce röle modelini, nominal ikincil akımı, nominal ikincil voltajı, DC güç talebini, açma kontak tipini ve önceden ayarlanmış koruma parametrelerini doğrulayın. Koruma cihazı kablo bağlantı şemalarını kontrol edin, test devrelerini güvenlik kurallarına göre izole edin, ardından akım çıkışlarını, voltaj çıkışlarını, anahtar G/Ç bağlantı noktalarını ve DC yardımcı güç terminallerini uygun şekilde bağlayın.

Aşırı akım rölesi test adımları:Çıkış akımını, faz açısını, frekansı ve test süresini ayarlayın. Standart test prosedürlerine göre akımı kademeli olarak artırın, başlatma değerini, bırakma değerini ve çalışma süresini kaydedin. Üç fazlı yüksek akım testi için, maksimum kısa süreli 120A çıkışa ulaşmak için paralel üç akım kanalı.

Gerilim rölesi test adımları:Gerilim kanallarını bağlayın ve faz veya hat gerilimini gerektiği gibi yapılandırın. Ünite düşük gerilim, aşırı gerilim, sıfır bileşen gerilim, gerilim dengesizliği ve faz kaymasını simüle eder; frekans kaydırma işlevi, düşük frekanslı yük atma ve frekans rölesi kalibrasyonuna hizmet eder.

Mesafe, yön, diferansiyel ve tekrar kapanma koruma testleri: Koruma mantık şemalarını takip ederek voltajı, akımı, faz açısını ve anahtar kontaklarını ayarlayın. Ekipman, röle kontağı hareketini izler ve açma süresini ölçer; anahtar çıkış portları gerektiğinde kesici yardımcı kontaklarını veya harici mantık sinyallerini simüle eder.

DC röle ve yardımcı devre testi:Nominal aralıklar dahilinde DC voltaj/akım çıkışını kullanın. Sahadaki DC gücü mevcut olmadığında veya izole edilmiş test gücü gerektiğinde, dahili ayarlanabilir DC yardımcı güç kaynağını etkinleştirin.

Tüm testleri tamamladıktan sonra, ölçülen eylem değerlerini ve zamanlama verilerini önceden belirlenmiş koruma ayarlarıyla karşılaştırın. Dahili bakım ve devreye alma yönetimi düzenlemelerine uygun olarak test kayıtlarını arşivleyin.

Temel Özellikler

1．Standart 4 fazlı gerilim ve 3 fazlı bağımsız akım çıkış kanalları

2．40A'ya kadar tek kanallı AC akım çıkışı

3．Üç paralel akım kanalı kısa süreli maksimum 120A çıkışı destekler

4．AC faz voltaj çıkış aralığı: 0~120V

5．AC hat voltajı çıkış aralığı: 0~240V

6．Tüm röle koruma testi senaryoları için dahili DC akım çıkışı

7．İkincil devre durumu simülasyonu için dahili DC voltaj çıkışı

8．Bağımsız ayarlanabilir DC yardımcı güç kaynağı çıkışı

9．Röle eylemi zamanlama aralığı: 0,1 ms ~ 9999s

10．Gerçek zamanlı röle kontak durumu izleme için giriş kanallarını değiştirin

11．Devre kesicileri ve harici kontak sinyallerini simüle etmek için çıkış kanallarını değiştirin

12．Koruma cihazlarının harmonik tepki özelliklerini test etmek için harmonik sinyal çıkışı

13．Frekans rölesi denetimi için değişken frekanslı sinyal çıkışı

14．Tüm test parametrelerini ve sonuçlarını açıkça gösteren yerleşik ekran

15．Endüstriyel bilgisayar kontrolü tamamen çevrimdışı bağımsız çalışmayı mümkün kılar

16．Veri okuma ve yazılım bağlantısını desteklemek için ayrılmış USB bağlantı noktası

17．Ekipman hasarını önlemek için anormal çalışma durumunda otomatik çıkış kilidi

18．Entegre hata otomatik kontrolü ve çok katmanlı donanım koruma fonksiyonları

19．Mikroişlemci koruması, statik röleler ve elektromanyetik rölelerin kalibrasyonu ile uyumludur

20．Sahada devreye alma, günlük bakım ve laboratuvar testleri için hepsi bir arada araç

Uygulama Senaryoları

1. Enerji Şebekesi İşletme ve Bakım Ekipleri

Yeni trafo merkezlerinin devreye alınması, periyodik koruma kalibrasyonu, ikincil devre denetimi, açma devresi testi ve tam koruma şeması bakımının gerçekleştirilmesi.

2. Trafo Üreticileri

Koruma kabinlerinin fabrika muayenesini, diferansiyel röle doğrulamasını, sıcaklık koruma arayüzü kontrolünü ve koruma panelleri için fabrika kabul testlerini gerçekleştirin.

3. Enerji Santralleri

Ünitenin devreye alınması ve kesinti bakımı sırasında jeneratör koruması, ana trafo koruması, motor koruması, yardımcı güç sistemi ve anahtarlama donanımı korumasının tam kalibrasyonu.

4. Demiryolu Endüstrisi

Demiryolu çekiş trafo merkezleri ve dağıtım ağları röle koruma cihazlarıyla donatılmıştır. Ekipman, rutin röle bakımını, fider koruma doğrulamasını ve devre kesici açma mantığı incelemesini yönetir.

5. Büyük Sanayi Kuruluşları

Çelik, madencilik, petrokimya ve üretim tesisleri, orta gerilim rölesinin düzenli bakımı, motor koruma testi ve fabrika trafo merkezi koruma devresi denetimi için kullanır.

6. Üniversiteler ve Mesleki Eğitim Kurumları

Röle koruma teorilerini, ikincil enjeksiyon test işlemlerini, arıza durumu simülasyonunu ve koruma koordinasyonu pratik eğitimini öğretmek için makineyi uygulayın.

7. Üçüncü Taraf Test Laboratuvarları

Röle kalibrasyonunu, koruma ekipmanı performans doğrulamasını, gelen kabul muayenesini ve harici devreye alma hizmetinin sağlanmasını tamamlayın.

8. Kablo Bakım Ekipleri

Kablo değişimi veya onarımından sonra fider korumasını, toprak arıza korumasını, tekrar kapama mantığını ve eşleşen ikincil kontrol devrelerini doğrulayın.

Mevcut Test Öğeleri

1．Mikroişlemci tabanlı koruma cihazlarının genel performans denetimi

2．Elektromanyetik rölelerin kalibrasyonu ve doğrulanması

3．Statik rölelerin performans testi

4．Aşırı akım röleleri için başlatma değeri ve zaman sınırı testi

5．Toprak arıza rölelerinin tam denetimi

6．Düşük gerilim ve aşırı gerilim koruma rölelerinin kalibrasyonu

7．Frekans rölelerinin performans testi

8．Yön koruması için fonksiyonel simülasyon testi

9. Diferansiyel korumanın tam kalibrasyonu

10．Mesafe koruması için çalışma koşulu simülasyonu

11．Otomatik tekrar kapama cihazlarının fonksiyonel muayenesi

12．Devre kesici açma devresi doğrulaması

13．Tam yerinde ikincil devre devreye alma

14．Koruma panelleri için fabrika kabul testleri

15．Röle hareket süresinin hassas ölçümü

Pratik Uygulama Örneği

Endüstri Alanı: Orta gerilim trafo merkezinin iyileştirilmesi ve devreye alınması

Projenin Zorluğu: Bir inşaat ekibi bir trafo merkezi yenileme projesinin sorumluluğunu üstlendi. Dahili koruma panelleri aşırı akım, toprak arızası, düşük gerilim, tekrar kapama ve kesici açma mantığı fonksiyonlarını içeriyordu. Proje, üç fazlı akım, dört fazlı voltaj çıkışı sağlayabilen ve kontak simülasyonunu ve yüksek hassasiyetli zamanlamayı destekleyebilen tek bir makineye ihtiyaç duyuyordu. Üç Fazlı Röle Koruma Test Cihazının hepsi bir arada test etme yeteneği sağladığı yer burasıdır.

Test Akışının Tamamlanması: Teknisyenler cihazı röle akım giriş terminallerine, voltaj giriş terminallerine, açma kontaklarına ve harici mantık devrelerine bağladı. Önce AC akım başlatma ve bırakma değerlerini test ettiler, ardından simüle edilmiş arıza akımı altında koruma eylem süresini kaydettiler. Gerilim kanalları, düşük gerilim ve gerilim kurtarma durumlarını simüle etti; anahtar çıkışı simüle edilmiş kesici yardımcı kontak durumu değişirken, anahtar girişi eşzamanlı olarak açma ve dönüş sinyallerini yakalar.

Proje Sonucu: Tüm röle ayar değerleri devreye alma tasarım şemasıyla eşleşti. Yolculuk süresi ve eylem verileri işletme ve bakım belgelerine dosyalandı. Koruma panelleri resmi olarak devreye alınmadan önce tüm kablolama ve ayar sapmaları düzeltildi.

Uygulama Avantajları: Standartlaştırılmış ikincil simülasyon sinyalleri, dosyalama için izlenebilir zamanlama verileriyle birlikte tek bir makine tarafından üretilir. Ayrı akım kaynaklarına, voltaj kaynaklarına, zamanlayıcılara veya kontak simülatörlerine ihtiyaç duyulmaması, sahadaki takım miktarını büyük ölçüde azaltır. Mühendislik şirketleri için genel satın alma maliyetini azaltır.

SSS

1、Üç Fazlı Röle Koruma Test Cihazı ne için kullanılır?

Koruyucu rölelerin, mikroişlemci koruma cihazlarının, açma devrelerinin, tekrar kapama cihazlarının ve koruma panellerinin sekonder enjeksiyon testi için kullanılır.

2、VS-JB900 kaç voltaj ve akım çıkışı sağlıyor?

Standart 4 faz gerilim ve 3 faz akım çıkışı sağlar.

3、Maksimum AC akım çıkışı nedir?

Her faz 0 ila 40 A RMS çıkışı verebilir. Üç akım kanalı paralel olarak bağlandığında, kısa süreli test için çıkış 0 ila 120 A RMS'ye ulaşabilir.

4、AC voltaj çıkış aralığı nedir?

Faz voltajı çıkış aralığı 0 ila 120 V RMS'dir ve hat voltajı çıkış aralığı 0 ila 240 V RMS'dir.

5、Test cihazı röle hareket süresini ölçebilir mi?

Evet. Zaman ölçüm aralığı 0,1 ms doğrulukla 0,1 ms ila 9999 s'dir.

6、Üç Fazlı Röle Koruma Test Cihazı DC çıkışını destekliyor mu?

Evet. Röle ve ikincil devre testi için DC akım çıkışını, DC voltaj çıkışını ve bağımsız bir DC yardımcı güç çıkışını destekler.

7、Hangi tür röleler test edilebilir?

Test cihazı aşırı akım, toprak arızası, voltaj, frekans, diferansiyel, mesafe, yön, tekrar kapama ve diğer koruma cihazları için kullanılabilir.

8、Hangi standartlar geçerlidir?

Bu tip röle koruma test cihazı için referans standartlar arasında GB/T 7261-2008 ve DL/T 624-2010 yer alır. Kullanıcılar ayrıca yerel röle koruma testi prosedürlerini de takip etmelidir.
