Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörü

Çin'deki profesyonel bir üretici olarak Weishine, geleneksel güç frekansı test ekipmanının aşırı kapasite gerektireceği elektrik yalıtımının AC dayanım testi için tasarlanmış yüksek kaliteli Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörü sunmak istiyor. Önleyici yalıtım testlerinde, yüksek voltaj dayanım testi, ekipman yalıtımının belirtilen test voltajına güvenli bir şekilde dayanıp dayanamayacağını doğrulamak için en önemli yöntemlerden biridir. XLPE güç kabloları, güç kapasitörleri, büyük jeneratörler ve motorlar gibi büyük kapasitanslı test nesneleri için 50 Hz AC dayanım testi genellikle büyük bir test transformatörü veya rezonans test seti gerektirir. 0,1 Hz ultra düşük frekanslı test sistemi, gerekli test gücü kapasitesini azaltır ve saha testini daha pratik hale getirir. Kompakt ve taşınabilir tasarım, saha mühendislik ekipleri için genel satın alma maliyetini azaltır.

Test ünitesi kontrollü ultra düşük frekanslı AC yüksek voltajı üretir. Mevcut çıkış frekansları 0,1 Hz, 0,05 Hz, 0,02 Hz ve 0,01 Hz'dir. Düşük frekans, cihazın daha büyük kapasitif yükleri test etmesine olanak tanırken, test ekipmanı boyutunu ve güç talebini yönetilebilir tutar. Kılavuza göre sistem özellikle güç kabloları, kapasitörler, orta ve büyük jeneratörler ve motorlar dahil olmak üzere büyük eşdeğer kapasitansa sahip elektrikli ekipmanlar için uygundur.

Ürün Bileşenleri

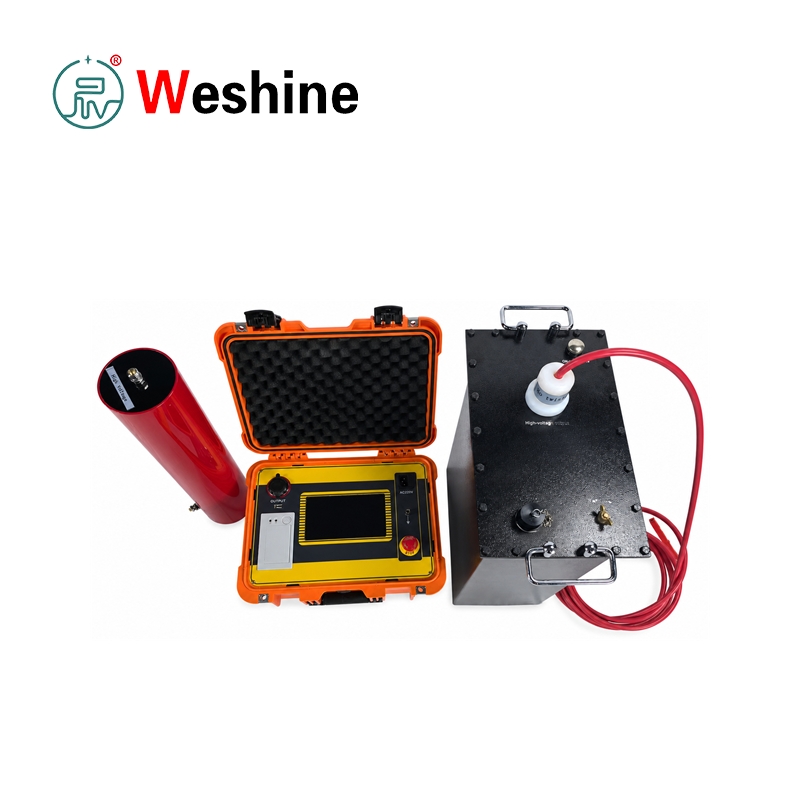

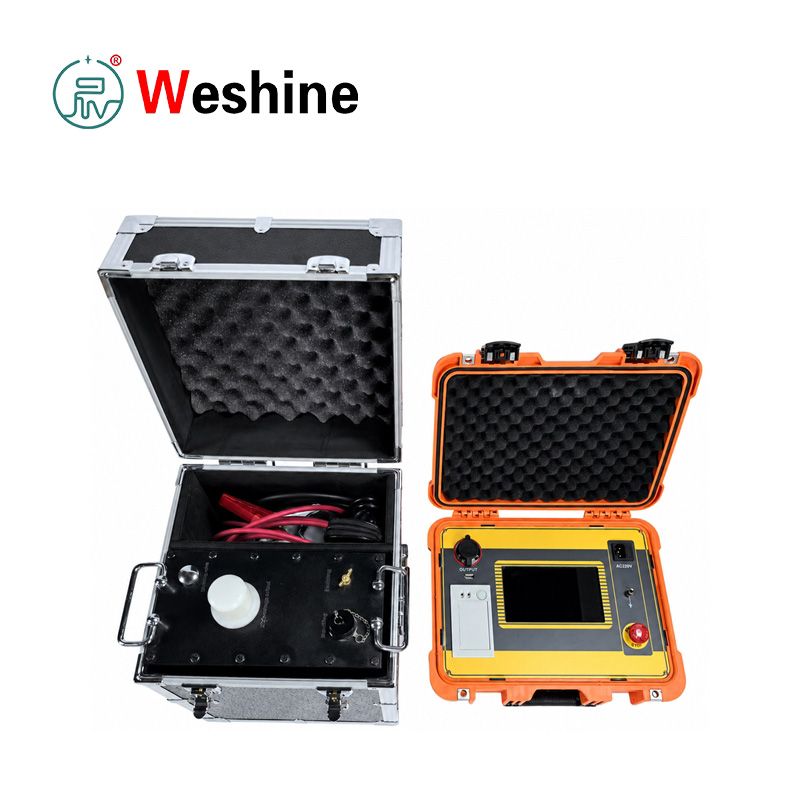

Sistem iki ana parçadan oluşur: kontrolör ve yüksek gerilim yükseltici.

Denetleyicide 7 inç kapasitif dokunmatik ekran, güç anahtarı, AC 220 V girişi, topraklama terminali, USB iletişim bağlantı noktası, yazıcı ve acil durdurma düğmesi bulunur.

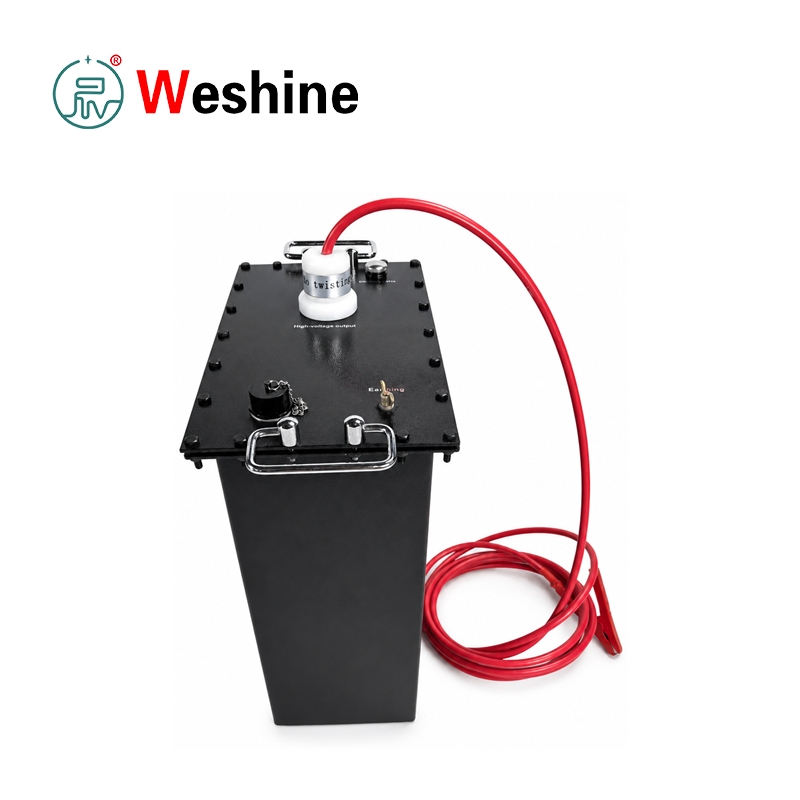

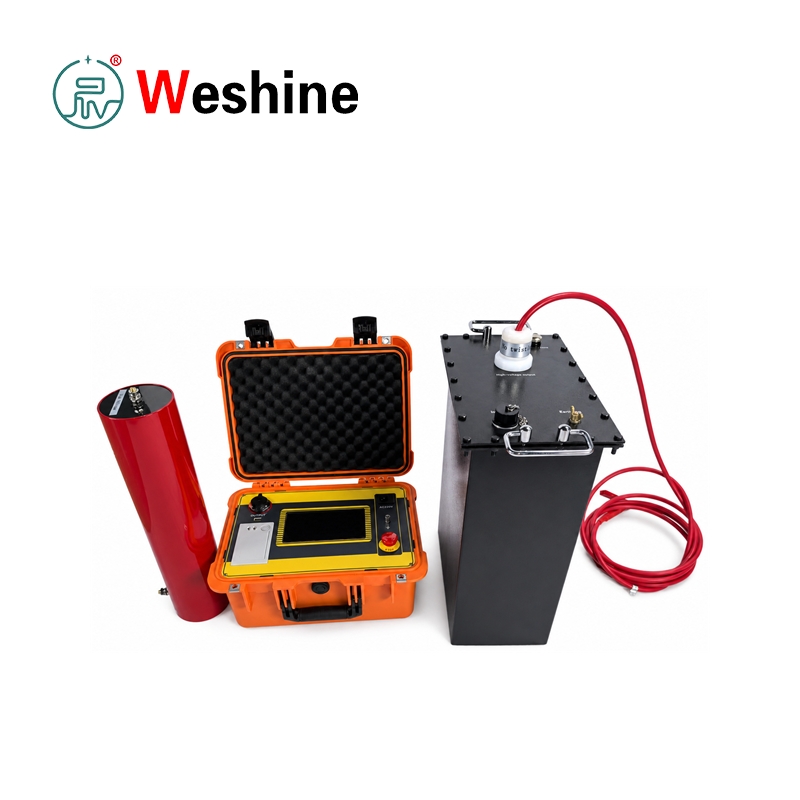

Güçlendirici, yüksek voltajlı çıkış üretir ve birlikte verilen düşük voltajlı kontrol kablosu aracılığıyla kontrolöre bağlanır. Yüksek voltaj çıkışı, birlikte verilen yüksek voltaj kablosu ve topraklama aksesuarları kullanılarak test nesnesine bağlanır.

İşlem otomatiktir

Kablolamanın ardından kullanıcı, dokunmatik ekran üzerinden çıkış frekansını, test süresini, test voltajını, yüksek voltaj tarafı aşırı akım limitini ve aşırı voltaj limitini ayarlar. Test başladığında cihaz, kendi kendine yük kontrolü, otomatik voltaj artışı, sabit genlikli çıkış, zamanlama, normal kapatma ve otomatik deşarj işlemlerini gerçekleştirir. Cihaz zamanlayıcıyla veya manuel durdurmayla durdurulabilir. Ayrıca aşırı gerilim ve aşırı akım koruması yoluyla anormal kapanma koruması da sağlar.

Bu Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörü, yüksek voltaj ve düşük voltaj kapalı döngü negatif geri besleme kontrolünü benimser. Kılavuz, çıkışın kapasitif yükselme etkisi yaratmadığını belirtiyor. Çoklu koruma fonksiyonları arasında aşırı gerilim koruması, yüksek gerilim tarafı aşırı akım koruması ve düşük gerilim tarafı aşırı akım koruması yer alır ve koruma eylem süresi 10 ms'yi aşmaz. Kontrolör ve yüksek voltaj jeneratörü, düşük voltaj kontrolü aracılığıyla bağlanır ve daha güvenli çalışma için optik kontrol kullanılır. Dayanıklı donanım tasarımı, uzun vadeli proje kullanımı ve tekrarlanan testler için uzun servis ömrü.

Test sonuçları doğrudan test raporu olarak yazdırılabilir. Normal zamanlayıcı durdurma, manuel durdurma, aşırı gerilim koruma durdurma veya aşırı akım koruma durdurma sonrasında geçmiş veriler otomatik olarak kaydedilir. Cihaz 64'e kadar ölçüm kaydını saklayabilir; depolama sınırı aşıldığında eski kayıtlar otomatik olarak silinir. Sistem ayrıca tarih ve saat ayarını, Çince ve İngilizce arayüz değiştirmeyi, otomatik depolamayı, otomatik yazdırmayı ve üst yönetim yazılımıyla USB iletişimini de destekler.

Test ekipmanı, DL/T 849.4-2004, Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörleri için Genel Teknik Koşullar'a uygundur. Kılavuz ayrıca 35 kV ve XLPE yalıtımlı güç kabloları için 0,1 Hz VLF test yöntemine de atıfta bulunmaktadır. Saha kullanımında test nesnesi kapasitansı, seçilen cihaz konfigürasyonunun nominal kapasitif yükünü aşmamalıdır. Test nesnesinin kapasitansı 0,05 μF'den düşükse, normal çıkışı desteklemek için paralel olarak 0,05 μF'lik bir yardımcı kapasitör bağlanabilir.

Ürün Parametresi

Ürün Kılavuzu

VLF Test Cihazının Çalışma Prensibi

Taşınabilir VLF test cihazı, 50 Hz güç frekansı dayanım testini ultra düşük frekanslı AC testiyle değiştirerek çalışır.

Kapasitif test nesneleri için akım, frekans, kapasitans ve voltajla orantılıdır. Frekansın 0,1 Hz veya daha düşük bir değere düşürülmesiyle, AC izolasyon dayanım testinin pratik amacı korunurken gerekli test güç kapasitesi büyük ölçüde azaltılır.

Test Öncesi Ekipman Bağlantısı

Test etmeden önce şunları bağlayın:

kılavuzdaki bağlantı şemasına göre.

Topraklama terminali toprağa bağlanmalıdır. AC girişi 220 V, 50 Hz güç kaynağına bağlanır.

Taşınabilir jeneratör kullanılıyorsa jeneratör çıkış voltajı ve frekansının stabil olması gerekir.

Parametre Ayarı ve Test Hazırlığı

Kontrol cihazını açın ve parametre ayar ekranına girin.

Aşağıdaki parametreleri ayarlayın:

Mevcut frekanslar şunları içerir:

Test süresi 0 ila 99 dakika arasında ayarlanabilir.

Cihazın gösterdiği gerilim ve akım değerleri tepe değerlerdir.

Otomatik Test Süreci

Başlat'a bastıktan sonra cihaz kendi kendini kontrol eder.

Test süreci şunları içerir:

1. Otomatik kontrolü yükle
2. Otomatik voltaj yükselmesi
3. Sabit genlikli çıkış
4. Zamanlamaya dayanıklı
5. Otomatik kapanma ve deşarj

Herhangi bir yük algılanmazsa kontrolör bir yük yok uyarısı görüntüler.

Ayarlanan voltaja ulaştıktan sonra cihaz sabit genlikli çıkışı korur ve dayanım zamanlama sürecini başlatır.

Ayarlanan süreye ulaşıldığında sistem yüksek voltaj çıkışını durdurur ve test nesnesini otomatik olarak deşarj eder.

Kapatma Modları ve Veri Yönetimi

Cihaz şunları destekler:

Normal Kapatma

Anormal Kapanma

Her kapatma modunda test verileri geçmiş veriler olarak saklanır.

Kullanıcılar şunları yapabilir:

Kablo Test Kılavuzu

Kablo testi için:

1. Test etmeden önce kabloya bağlı tüm elektrikli ekipmanların bağlantısını kesin.
2. Yalıtım direncini bir megohmmetre ile ölçün.
3. VLF dayanım testini yalnızca yalıtım kontrolü kabul edilebilir hale geldikten sonra gerçekleştirin.

Kılavuz şunları belirtir:

Test süresi:

Senkron Motor Test Kılavuzu

Senkron motor testi için kılavuz, faz-faz testi önerir.

Test yöntemi:

Test süresi genellikle güç frekansı dayanım testiyle aynıdır, genellikle:

Test sırasında operatörler şunları gözlemlemelidir:

Test Sonrası Emniyetli Deşarj

Kapattıktan sonra, herhangi bir kabloyu çıkarmadan önce test nesnesini tamamen boşaltmak için boşaltma çubuğunu kullanın.

Bu adım özellikle aşağıdaki gibi kapasitif ekipmanlar için önemlidir:

Özellikler

1．0,1 Hz ultra düşük frekanslı AC dayanım testini destekler.

2．0,05 Hz, 0,02 Hz ve 0,01 Hz çıkış frekansı seçimini destekler.

3．Otomatik voltaj artışı, sabit genlikli çıkış, zamanlama, kapatma ve deşarj sağlar.

4．Yüksek voltaj çıkışını ve test akımını tepe değerleri olarak ölçer ve görüntüler.

5．Yüksek voltaj çıkışı için aşırı voltaj koruması sağlar.

6．Yüksek voltaj tarafı ve düşük voltaj tarafı aşırı akım koruması sağlar.

7．Gerilim veya akım ayarlanan limiti aştığında çıkışı otomatik olarak keser.

8．Koruma eylemi süresi 10 ms'den fazla değil.

9．7 inç kapasitif dokunmatik ekran kullanımı sağlar.

10．Test verilerini ve çıkış dalga formunu dokunmatik ekranda görüntüler.

11．64 kayda kadar otomatik geçmiş veri depolamayı içerir.

12．Test raporu yazdırmak için yerleşik yazıcı sağlar.

13．Üst yönetim yazılımıyla USB iletişimini destekler.

14．Çince ve İngilizce arayüz geçişini içerir.

15．Kapalı çevrim yüksek voltaj ve düşük voltaj negatif geri besleme kontrolü sağlar.

16．Büyük kapasitanslı test nesnelerinin AC dayanım testini destekler.

17．Test sonrası güvenli deşarj için deşarj çubuğunu ve topraklama kablosunu içerir.

18．Kontrol ünitesinde acil durdurma butonu sağlar.

19．İç ve dış mekanda çalışmayı destekler.

20．Küçük kapasitanslı test nesneleri için dengeleme kapasitörünü içerir.

Uygulama Senaryoları

Güç Araçları

Enerji kuruluşları, önleyici bakım ve kabul testleri sırasında orta gerilim güç kablolarının, büyük motorların, jeneratörlerin, kapasitörlerin ve diğer büyük kapasitanslı elektrikli ekipmanların dayanım testi için VLF test ekipmanını kullanır.

Trafo Üreticileri

Transformatör ve elektrikli ekipman üreticileri, test setini, büyük kapasitanslı yalıtım sistemlerinin azaltılmış frekansta AC dayanım doğrulaması gerektirdiği test alanlarında kullanabilir.

Enerji Santralleri

Enerji santralleri, devreye alma, revizyon ve rutin bakım sırasında jeneratör stator sargılarının, büyük motorların, istasyon servis kablolarının ve ilgili yalıtım sistemlerinin dayanım testi için bu cihazı kullanır.

Demiryolları

Demiryolu güç kaynağı sistemleri orta gerilim kabloları ve döner ekipmanlar kullanır. Test ünitesi, planlı bakım kesintileri sırasında saha dayanıklılık testini destekler.

Endüstriyel Tesisler

Madencilik, petrokimya, çelik ve üretim tesisleri gibi endüstriyel tesisler, cihazı tesis güç dağıtım sistemlerinde kablo ve motor izolasyon dayanım testleri için kullanabilir.

Üniversiteler

Üniversiteler ve eğitim merkezleri, sistemi VLF dayanım testi ilkelerini, kapasitif akım hesaplamasını, kablo test prosedürlerini ve yüksek voltaj güvenliği uygulamalarını öğretmek için kullanabilir.

Test Laboratuvarları

Yüksek gerilim laboratuvarları, kontrollü ultra düşük frekanslı voltaj gerektiren kapasitif test nesnelerinin, kablo numunelerinin, motorların ve yalıtım sistemlerinin AC dayanım testi için Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörüne güvenebilir.

Kablo Bakımı

Kablo bakım ekipleri, kurulum veya onarım sonrasında XLPE kablo kabul testleri, önleyici testler, arıza takip kontrolleri ve izolasyon doğrulaması için test cihazını kullanıyor.

Uygulamalar

1．0,1 Hz VLF AC dayanım testi.

2．XLPE güç kablosu dayanım testi.

3．35 kV ve altı kablo izolasyon testi.

4．Güç kapasitörünün dayanım testi.

5．Orta ve büyük jeneratör izolasyon testi.

6．Motor stator sargısı dayanım testi.

7．Kablo geçiş testi.

8．Kablo önleyici bakım testi.

9．Büyük kapasiteli ekipman izolasyonunun doğrulanması.

10．Azaltılmış test gücü kapasitesiyle saha AC dayanım testi.

11．Otomatik zamanlı yüksek voltaj testi.

12．Aşırı gerilim ve aşırı akım korumalı dayanım testi.

13．Tarihsel test kayıtlarının saklanması.

14．Basılı test raporu oluşturma.

15．Enerji verilmeden önce izolasyon durumu taraması.

Müşteri Örneği

Endüstri: Kablo bakım yüklenicisi.

Sorun: Bir bakım yüklenicisinin yeni kurulan orta gerilim XLPE kablosu üzerinde kabul testi yapması gerekiyordu. Geleneksel güç frekansı AC dayanım ekipmanının taşınması zordu ve kablo kapasitansı nedeniyle daha yüksek güç kapasitesi gerektiriyordu. Ekibin saha kablo testlerine uygun, taşınabilir bir AC dayanım çözümüne ihtiyacı vardı.

Test Süreci: Teknisyenler kabloya bağlı tüm ekipmanların bağlantısını kestiler ve ilk önce her fazı bir megohmmetre ile kontrol ettiler. Kabul edilebilir yalıtım direnci onaylandıktan sonra kontrol ünitesini, güçlendiriciyi, yüksek gerilim çıkış kablosunu, topraklama kablosunu ve deşarj çubuğunu test kablolamasına göre bağladılar. Test voltajı kablo faz voltajına göre ayarlandı ve aşırı akım değeri kablo kapasitansı, test frekansı ve voltajdan hesaplandı. Ekip 0,1 Hz çıkışı seçti, gerekli test süresini ayarladı ve otomatik voltaj artışını başlattı.

Sonuç: Cihaz otomatik voltaj artışını, sabit genlikli çıkışı, zamanlamayı, kapatmayı ve deşarjı tamamladı. Dayanma süresi boyunca hiçbir yıkıcı deşarj, anormal ses, duman, koku, kararsız voltaj veya anormal akım gözlemlenmedi. Test verileri proje kaydı için saklandı ve yazdırıldı.

Faydaları: Yüklenici, kablo AC dayanım testini daha küçük ve daha pratik bir saha sistemiyle tamamladı. Otomatik koruma, zamanlama, boşaltma, depolama ve yazdırma, manuel çalıştırmanın azaltılmasına ve test belgelerinin iyileştirilmesine yardımcı oldu.

SSS

Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörü ne için kullanılır? Büyük kapasiteli elektrikli ekipmanların, özellikle güç kablolarının, güç kapasitörlerinin, jeneratörlerin ve motorların VLF AC dayanım testi için kullanılır.

Neden 50 Hz AC dayanım testi yerine 0,1 Hz VLF testi kullanılmalı? Büyük kapasitanslı test nesneleri 50 Hz'de yüksek akım gerektirir. Test frekansının 0,1 Hz'e düşürülmesi, gerekli test kapasitesini büyük ölçüde azaltarak saha AC dayanım testini daha pratik hale getirir.

Hangi çıkış frekansları mevcut? Test ünitesi 0,1 Hz, 0,05 Hz, 0,02 Hz ve 0,01 Hz çıkış frekansı ayarlarını destekler.

Maksimum kapasitif yük nedir? Maksimum yük 0,1 Hz'de 0,5 μF, 0,05 Hz'de 1,1 μF, 0,02 Hz'de 2,2 μF ve 0,01 Hz'de 5,5 μF'dir.

Hangi koruma fonksiyonları dahildir? Cihazda aşırı gerilim koruması, yüksek gerilim tarafı aşırı akım koruması, düşük gerilim tarafı aşırı akım koruması, acil durdurma ve kapatma sonrasında otomatik deşarj bulunur.

Test seti test raporlarını yazdırabilir mi? Evet. Yerleşik yazıcı, ekranda gösterilen mevcut test verilerini ve geçmiş verileri yazdırabilir.

Kaç tane tarihi kayıt saklanabilir? Cihaz 64'e kadar geçmiş test kaydını saklayabilir. En son 64'ten daha eski olan kayıtlar otomatik olarak silinir.

Testten sonra hangi güvenlik önlemleri gereklidir? Kapattıktan sonra, herhangi bir kabloyu çıkarmadan önce test nesnesini tamamen boşaltmak için boşaltma çubuğunu kullanın. Yüksek voltaj testi yalnızca eğitimli personel tarafından yüksek voltaj güvenlik prosedürlerini takip ederek yapılmalıdır.

Weshine'ın Avantajları

Weshine Electric, enerji tesisleri, müteahhitler, endüstriyel tesisler, laboratuvarlar ve kablo bakım ekipleri için elektrik test ekipmanları sağlar. Weshine, VLF dayanım testi için pratik saha çalışmasına, istikrarlı yüksek voltaj çıkışına, otomatik korumaya, eksiksiz aksesuarlara ve anlaşılır test belgelerine odaklanır. Aletler, teslimattan sonra güvenilir kullanımı desteklemek için fabrika denetim kayıtları ve çalıştırma kılavuzuyla birlikte verilir.

Weshine, müşterilere model seçimi, kablo test voltajı ayarı, yük kapasitansı değerlendirmesi ve özelleştirilmiş test gereksinimleri konusunda yardımcı olabilir. Sağlam, uzun vadeli test ekipmanı arıyorsanız, Ultra Düşük Frekanslı Yüksek Gerilim Jeneratörümüz çeşitli saha test taleplerinizi tam olarak karşılayabilir. Mühendislik deneyimi, kalite kontrol, teknik destek, güvenilir test çözümleri ve uluslararası hizmetiyle Weshine, kullanıcıların kablo ve büyük kapasite yalıtım testlerini verimli ve güvenli bir şekilde gerçekleştirmesine yardımcı olur. Hızlı küresel lojistik, yurt dışı toplu alıcılar için çoklu ödeme seçenekleri.
