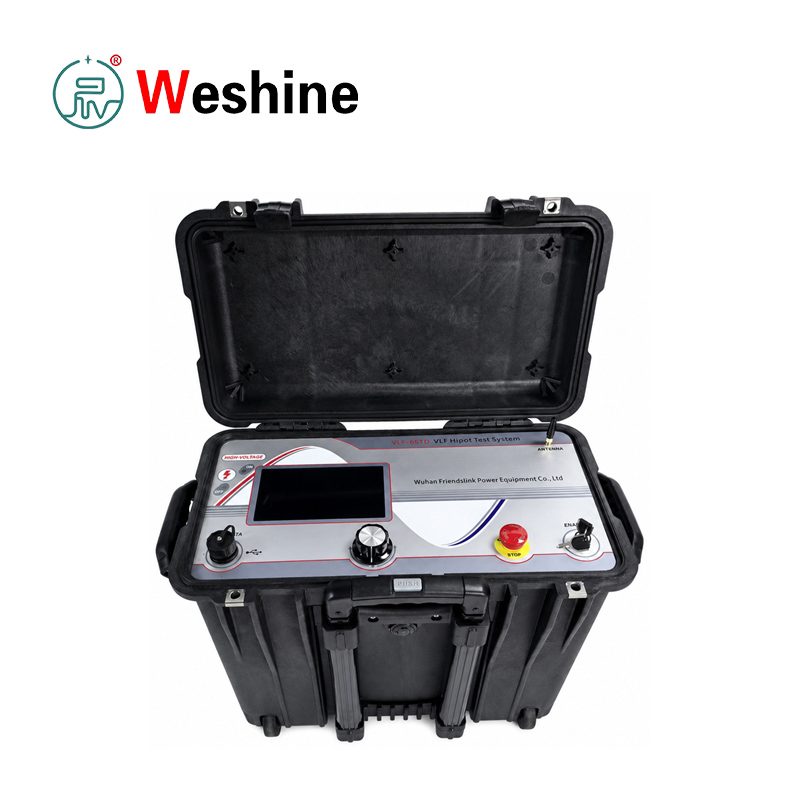

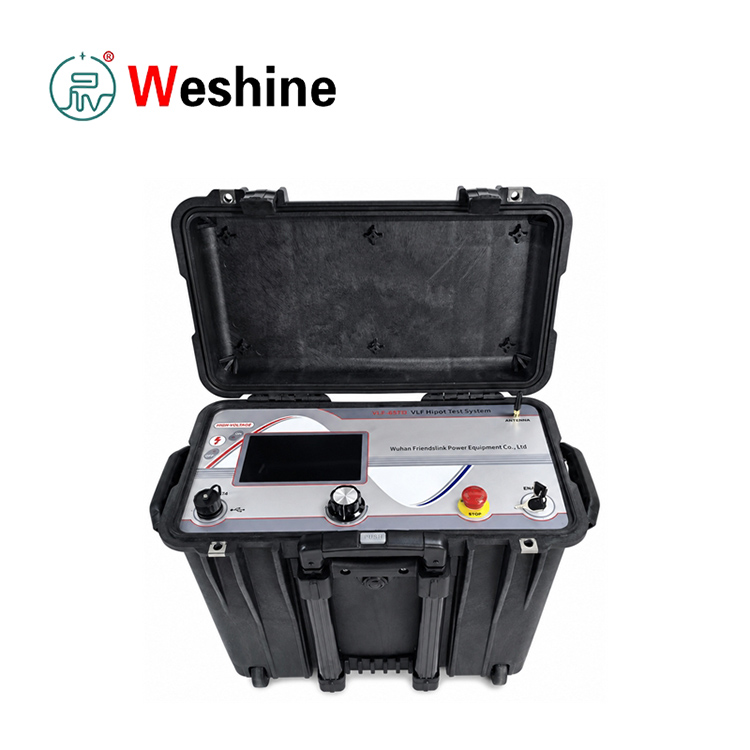

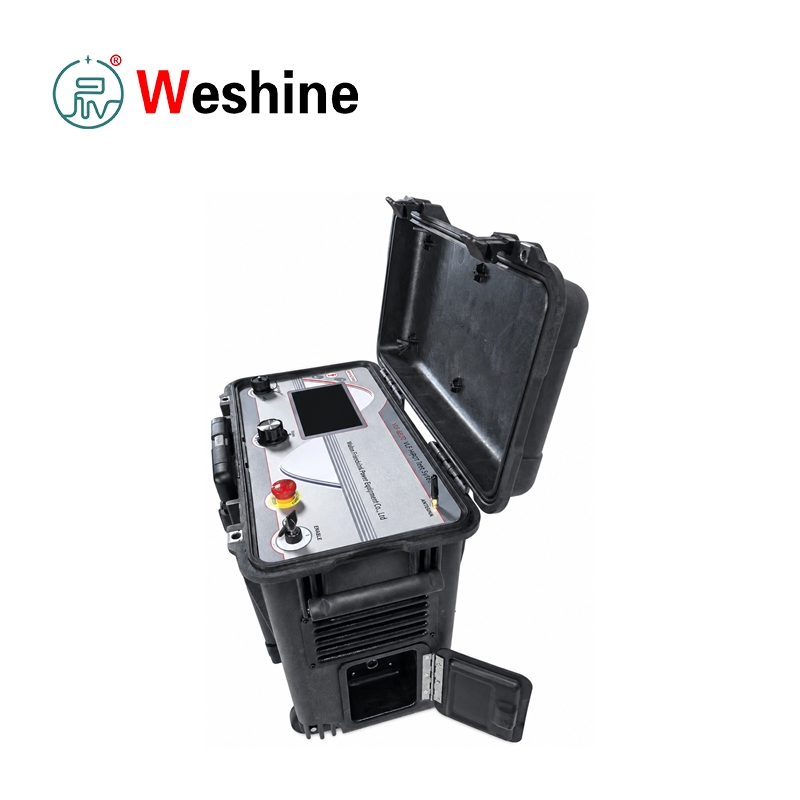

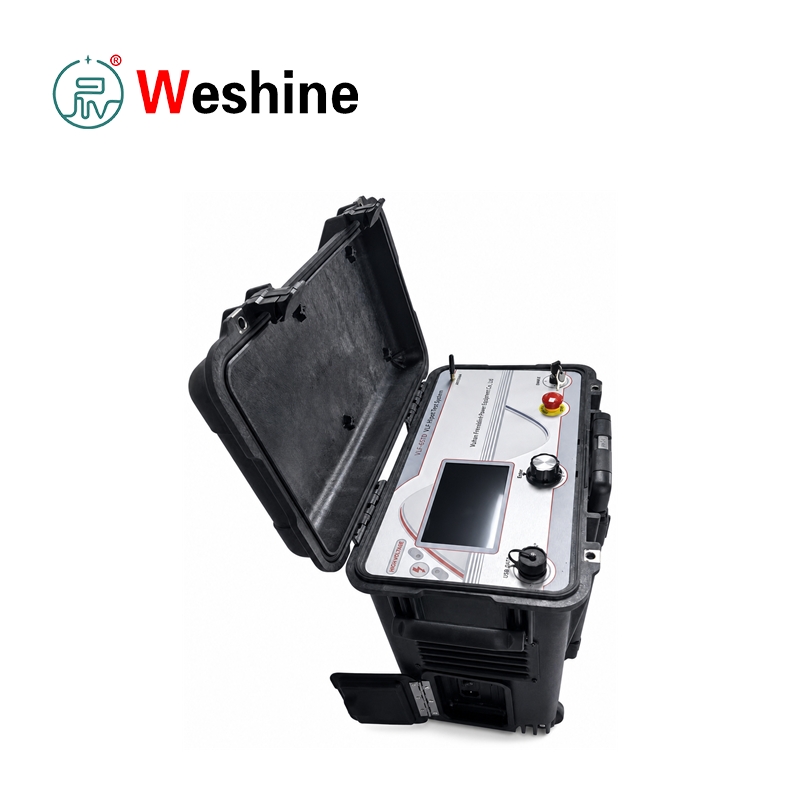

VLF Tan Delta Test Sistemi

Çin'deki profesyonel bir üretici olan Weshine tarafından sunulan dayanıklı VLF Tan Delta Test Sistemi, orta gerilim güç kablolarının izolasyon teşhisi ve dayanım testleri için tasarlanmıştır. VLF AC voltaj dayanımını ve dielektrik kayıp ölçümünü tek bir kompakt ünitede birleştirir. Ekipman, PE, XLPE ve kağıt yalıtımlı kablolar için geçerli olan HD 620 S1:1996 ve HD 621 S1:1996 CENELEC standartlarına uygundur.

Rutin kablo bakımı sırasında, su ağacının yaşlanması, kirlenme, mekanik hasar ve kısmi bozulma gibi görünmez yalıtım kusurları, basit görsel incelemeyle tespit edilemez. 0,1 Hz VLF sinüs dalgası testi, kablo yalıtımına AC gerilimi uygularken geleneksel 50 Hz test ekipmanına göre çok daha az güç kapasitesi gerektirir ve uzun orta gerilim kablolarının saha testini çok daha kolay hale getirir.

Bu VLF Tan Delta Test Sistemi, dayanım testleri ve doğrudan tan delta ölçümü için VLF sinüs dalgası çıkışı sağlar. Tan delta okuması, kablo yalıtımının eskime ve bozulma derecelerini değerlendiren dielektrik kayıp faktörünü yansıtır. Ünite, sabit bir prosedürü izleyerek birden fazla voltaj seviyesi altında kayıp testlerini otomatik olarak çalıştırır: 0,5 U0 döngüsü, U0 döngüsü ve 1,5 U0 döngüsü. Tüm turlar tamamlandıktan sonra test verileri kaydedilir ve kablo tamamen boşaltılır.

İki standart konfigürasyon mevcuttur: 34 kV ve 45 kV tepe modelleri. 34 kV'luk ünite, 24 kV RMS'ye (34 kV tepe noktası) kadar sinüs dalgası üretir; 45 kV ünite 31,8 kV RMS'ye (45 kV tepe noktası) ulaşır. DC voltaj çıkışı da dahili olup, 34 kV versiyonu için ±1~34 kV ve 45 kV versiyonu için ±1~45 kV aralığındadır. Dikdörtgen dalga ve DC test modları da desteklenmektedir.

Kablo kılıfı bakımı için test makinesi, maksimum 10 kV çıkışla kılıf incelemesini ve arıza tespitini destekler. DC modunda kaçak akım ölçümü, genel kablo yalıtım kalitesinin değerlendirilmesine yardımcı olur. Dahili arıza tespiti, flashover veya kablo arızası meydana geldiğinde yüksek voltajı anında keserek tam koruma sağlar.

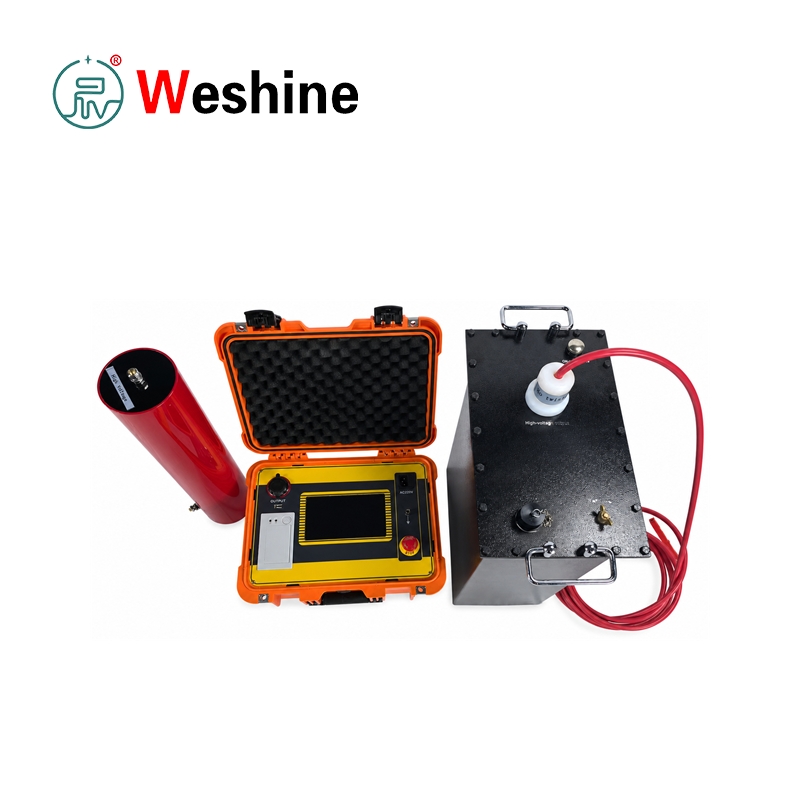

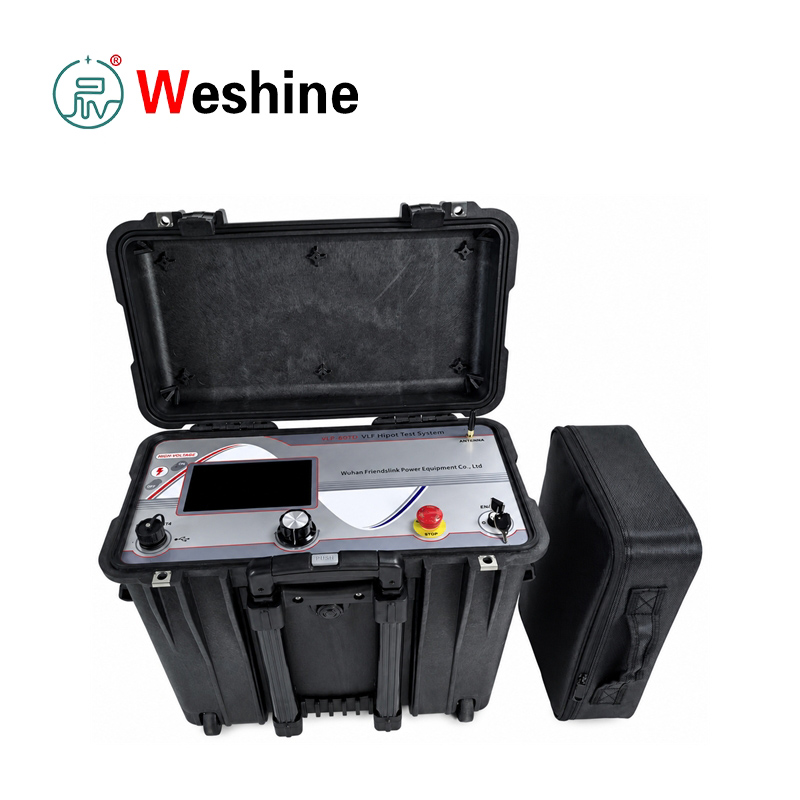

Tam set, ana test ana bilgisayarını, yüksek voltaj kablosunu, topraklama kablosunu, güç kablosunu, USB flash sürücüyü ve aksesuar çantasını içerir. USB 2.0 bağlantı noktası, veri aktarımına ve ürün yazılımı yükseltmesine olanak tanır. Tüm test günlükleri yerel olarak depolanır ve bilgisayarda rapor oluşturmak için USB'ye aktarılabilir. Eşleştirme yazılımı, faz A/B/C veri dosyalarının eş zamanlı açılmasını destekler ve test rakamları ve dielektrik kayıp eğrilerini içeren ayrıntılı raporlar üretir.

Güvenlik en önemli önceliktir. Çalışma sırasında yüksek voltaj oluşacağından yalnızca profesyonel eğitim almış teknisyenlerin çalışmasına izin verilir. Operatörler beş temel güvenlik kuralına sıkı sıkıya uymalıdır: gücü kesin, yeniden enerji verilmesini kilitleyin, sıfır voltajı doğrulayın, topraklayın ve kısa devre yapın, bitişikteki canlı bileşenleri izole edin. Yüksek voltaj testinin denetimi için sahada iki veya daha fazla personelin bulunması gerekir.

Ürün Kılavuzu

Entegre kablo test cihazı, test edilen kablolara kontrol edilebilir 0,1 Hz sinüs voltajı uygulayarak çalışır. Geleneksel 50 Hz AC testiyle karşılaştırıldığında ultra düşük frekans teknolojisi, kapasitif kablo yüklerine yönelik akım talebini büyük ölçüde azaltarak orta gerilim kablolarının taşınabilir saha incelemesine olanak tanır.

Kablo bağlantısından önce beş yüksek voltaj güvenlik kuralına kesinlikle uyun. Test kablosunun kapalı olduğundan, izole edildiğinden, voltajı doğrulandığından, topraklandığından ve kısa devre yapıldığından emin olun. Yakındaki tüm canlı parçalar örtülmeli veya ayrılmalıdır. Ekipmanı yalnızca eğitimli operatörler en az bir gözetmen mevcutken çalıştırabilir.

Aksesuarları sabit sırayla bağlayın: önce toprak kablosunu ana bilgisayar topraklama terminaline bağlayın, ardından istasyonun koruyucu topraklamasına bağlayın; yüksek voltaj kablosunu yüksek voltaj çıkış bağlantı noktasına takın; yüksek gerilim kablosunun iç iletkenini uyumlu bağlantı parçaları aracılığıyla kablo fazına veya kılıfına bağlayın; yüksek gerilim kablo korumasını yakındaki bir topraklama çubuğuna sabitleyin; son olarak güç kablosunu takın.

VLF dayanım testleri için dalga biçimini, nominal voltajı, frekansı ve test süresini seçin. Gerçek zamanlı tepe voltajı, akım, çıkış dalga formu, ayarlanan frekans ve RMS değerleri ekranda görüntülenir. Gerilim önceden ayarlanan değere ulaştığında zamanlayıcı otomatik olarak başlar.

Tan delta teşhisi için dielektrik kayıp fonksiyonunu etkinleştirin ve kablonun nominal faz gerilimini U0 girin. Makine otomatik test döngülerini başlatacak ve her tam ölçüm yaklaşık 3 dakika 30 saniye sürecektir. 0,5 U0, 1,0 U0 ve 1,5 U0 altında kablo kapasitansı, direnci, ortalama dielektrik kaybı ve gerçek zamanlı kayıp değerlerini kaydeder.

Test bittiğinde veriler otomatik olarak kaydedilir ve kablo tamamen boşalır. Kullanıcılar, destekleyici yazılım aracılığıyla geçmiş kayıtlara göz atabilir, tekli veya çoklu kayıtları USB 2.0'a aktarabilir ve yazdırılabilir raporlar oluşturabilir. Araç, üç kablo fazına ilişkin kayıp eğrilerini ve bağımsız verileri görüntüler.

Kılıf testi veya arıza tespitini çalıştırırken, kablo kılıfının her iki uçta da topraklanmadığını, bağlantı noktaları veya eklentiler aracılığıyla dolaylı topraklama yapılmadığını doğrulayın. Kılıf denetimi ve arıza takibi için maksimum çıkış 10 kV'dir.

Özellikler

1．VLF sinüs dalgası AC dayanım testini destekler

2．Hepsi bir arada dielektrik kayıp tan delta ölçüm fonksiyonu

3．İki tepe voltaj seçeneği: 34 kV ve 45 kV

4．Sinüs dalgası çıkışı: maksimum 24 kV RMS veya 31,8 kV RMS

5．Ekstra izolasyon testleri için dahili DC voltaj çıkışı

6．Dikdörtgen dalga voltajı test modu mevcuttur

7．DC modu kaçak akım ölçüm fonksiyonu

8．Kılıf testi ve kılıf arızasını tespit etmek için maksimum 10 kV çıkış

9．0,5 U0, U0 ve 1,5 U0'da otomatik dielektrik kaybı test dizileri

10．Çalışma sırasında gerçek zamanlı tepe voltajı ve akım ekranı

11．Ekranda gerçek zamanlı çıkış dalga biçimi görselleştirmesi

12．Voltaj kesintisi durumunda otomatik yüksek voltaj kesilmesi

13．Tüm test günlükleri için yerel dahili depolama

14．USB 2.0 arayüzü üzerinden veri aktarımını test edin

15．Özelleştirilmiş test raporu çıktısı için destekleyici yazılım

16．USB sürücüsü aracılığıyla ürün yazılımı yükseltme işlevi

17．Çok dilli arayüz (İngilizce ve Basitleştirilmiş Çince)

18．Acil durdurma düğmesi ve yüksek voltaj çıkış kilidi ile donatılmıştır

19．Ters voltaj koruma tasarımı

20．Dış saha kablo testleri için taşınabilir koruyucu kasa tasarımı

Uygulama Senaryoları

Güç Araçları

Şebeke operatörleri, dağıtım ağları ve trafo merkezlerinde orta gerilim kablonun devreye alınması, düzenli bakım, tan delta teşhisi, kılıf denetimi ve yalıtım değerlendirmesi için test ünitesini benimser.

Trafo Üreticileri

Transformatör ve elektrikli ekipman fabrikaları, VLF voltajı ve dielektrik kaybı ölçümü gerektiren kablo ve bileşen yalıtım testleri için test cihazını kullanır.

Enerji Santralleri

Güç istasyonları, bakım kesintileri sırasında istasyon kablo denetimi, yardımcı jeneratör kablo bakımı, kılıf testi ve izolasyon teşhisi için ekipmanlara güvenir.

Demiryolları

Demiryolu güç kaynağı ağları, çekiş trafo merkezlerine ve iletim hatlarına orta gerilim kabloları döşer. Makine, bakım pencereleri sırasında kablo dayanım testlerini ve tan delta analizini destekler.

Endüstriyel Tesisler

Madencilik, petrokimya, çelik ve imalat atölyeleri bunu yeni kablo kabul testleri, periyodik bakım ve kılıf arıza incelemesi için kullanıyor.

Üniversiteler

Kolejler ve araştırma enstitüleri, VLF kablo test teorilerini, dielektrik kaybı hesaplamasını, yalıtım yaşlanma analizini ve yüksek voltajlı güvenlik çalışma standartlarını öğretmek için test cihazını uygular.

Test Laboratuvarları

Profesyonel yüksek voltaj ve kablo laboratuvarları, VLF dayanım testleri, tan delta ölçümü, kılıf denetimi ve üçüncü taraf kablo teşhis hizmetlerini gerçekleştirmek için bu VLF Tan Delta Test Sistemini kullanır.

Kablo Bakımı

Kablo servis ekipleri, ekipmanı XLPE, PE ve kağıt yalıtımlı kablo muayenesi, su ağacı yaşlanma teşhisi, kılıf arızası tespiti ve test raporu hazırlamak için kullanıyor.

Uygulanabilir Test Öğeleri

1．VLF sinüs dalgası kablo dayanım testi

2．Orta gerilim kablosu tan delta dielektrik kaybı testi

3．XLPE kablo izolasyonu yaşlanma teşhisi

4．PE kablo dayanım gerilimi kontrolü

5．Kağıt yalıtımlı kablo performans testi

6．Kablolu su ağacı bozulma değerlendirmesi

7．10kV'a kadar kablo kılıfı testi

8．Kablo kılıfı arızasının tespiti

9．DC gerilim dayanım testi

10．Dikdörtgen dalga voltajı testi

11．DC modu kaçak akım ölçümü

12．Yeni kablo devri kabul testleri

13．Kablo rutin önleyici bakım testleri

14．Üç aşamalı entegre test raporu oluşturma

15．Yerel günlük depolama ve USB veri aktarımı

Müşteri Örneği

Endüstri Alanı:Orta gerilim kablo bakım hizmeti

Proje Sorunu

Birden fazla eski XLPE kablo besleyiciyi değerlendirmek için bir elektrik şebekesi bakım ekibine ihtiyaç vardı. Basit dayanım testleri yalnızca arıza direncini kontrol edebildi; ekip aynı zamanda yalıtım eskimesini değerlendirmek ve olası su ağacı kusurlarına sahip kabloları belirlemek için dielektrik kayıp verilerine de ihtiyaç duydu.

Test Operasyonu Akışı

Teknisyenler hedef kabloyu izole etti, beş güvenlik spesifikasyonunu izledi, tüm seti toprakladı, yüksek gerilim kablosunu ve koruma telini talimatlara uygun şekilde bağladı ve ardından test ünitesine güç verdi. Tan delta test modunu seçtiler, kablo nominal faz voltajını U0 doldurdular, acil durdurmayı ve yüksek voltaj kilidini serbest bıraktılar ve ardından otomatik testi başlattılar. Ünite dielektrik kaybını 0,5 U0, U0 ve 1,5 U0 altında ölçtü, verileri sakladı ve tamamlandıktan sonra kabloyu boşalttı.

Test Sonucu

Personel geçmiş kayıtları kontrol etti ve tüm verileri bir USB sürücüsüne aktardı. Eşleşen yazılım, dielektrik kayıp değerleri ve eğilim eğrileri ile faz karşılaştırma raporları oluşturdu. Normal kayıp göstergelerine sahip kablolar hizmette kalırken, ciddi şekilde bozulan kabloların takip izlemesi planlandı.

Uygulama Avantajları

Ekip, tek bir taşınabilir cihazla hem dayanım gerilimi incelemesini hem de yaşlanma teşhisini tamamladı. Otomatik test döngüleri, USB'den dışa aktarma ve rapor oluşturma, veri izlenebilirliğini büyük ölçüde artırır ve manuel evrak iş yükünü azaltır.

SSS

S: Bu test ekipmanı hangi işlevleri gerçekleştiriyor?

C: Orta gerilim kablo VLF dayanım testini, tan delta dielektrik kayıp ölçümünü, kılıf muayenesini, kılıf arızasını tespit etmeyi, DC dayanım testini, dikdörtgen dalga testini ve kaçak akım tespitini tamamlar.

S: VLF dayanım testi ile tan delta testi arasındaki fark nedir?

A:VLF dayanım testi, kablo yalıtımının belirtilen AC voltajını taşıyıp taşıyamayacağını doğrular; tan delta testi, yalıtımın yaşlanmasını ve bozulma derecesini değerlendirmek için dielektrik kayıp faktörünü ölçer.

S: Hangi voltaj konfigürasyonları isteğe bağlıdır?

C:İki model: 34 kV tepe ve 45 kV tepe. 34 kV modeli, 24 kV RMS / 34 kV tepe değerine kadar sinüs dalgası çıkışı sağlar; 45 kV modeli 31,8 kV RMS / 45 kV tepe noktasına ulaşır.

S: Tan delta hangi frekansta ölçülür?

C: Tan delta ölçümü 0,1 Hz ultra düşük frekans altında gerçekleştirilir.

S: Hangi kablo kapasitans aralığı tan delta testini destekler?

A:34 kV modeli: 1 nF ~ 8 μF; 45 kV modeli: 1 nF ~ 5 μF.

S: Ekipman test kayıtlarını dışa aktarabilir mi?

C: Evet. Test günlükleri dahili olarak saklanır ve USB 2.0 aracılığıyla dışa aktarılabilir. Dışa aktarılan dosyalar, resmi test raporları oluşturmak için özel yazılımla açılabilir.

S: Kılıf arızasının tespitini destekliyor mu?

C: Evet, test makinesi maksimum 10 kV çıkışla kılıf incelemesini ve arıza tespitini destekler.

S: Çalışma sırasında önemli güvenlik notları?

C: Üniteyi yalnızca eğitimli profesyoneller çalıştırabilir. Test kablosu kablolamadan önce kapatılmalı, topraklanmalı ve tamamen izole edilmelidir. Yüksek voltaj testi, yerinde denetim gerektirir ve acil durdurma ve yüksek voltaj kilidi doğru şekilde kullanılmalıdır.

Weshine'ın Avantajları

Weshine Electric, elektrik şebekesi operatörleri, kablo bakım ekipleri, mühendislik yüklenicileri, test laboratuvarları ve her türden endüstriyel kullanıcı için profesyonel elektrik test cihazları sağlar. VLF ve tan delta kablo teşhisi için kolay saha çalışmasına, istikrarlı yüksek voltaj çıkışına, hassas kayıp ölçümüne, eksiksiz veri depolamaya ve rapor destekleme işlevlerine odaklanıyoruz. Model seçimi rehberliği, kablo test şeması eşleştirmesi, güvenli çalışma eğitimi ve özelleştirilmiş test çözümleri dahil olmak üzere tek elden hizmet sunuyoruz. Bol mühendislik deneyimi, sıkı kalite kontrol, tam teknik destek, olgun test çözümleri ve global satış sonrası hizmetle, müşterilerimizin kablo dayanım muayenesini ve izolasyon teşhisini net, izlenebilir test verileriyle tamamlamalarına yardımcı oluyoruz. Güvenilir hepsi bir arada kablo teşhis ekipmanına ihtiyacınız varsa, VLF Tan Delta Test Sistemimiz yerinde test taleplerinizi tam olarak karşılayabilir.
