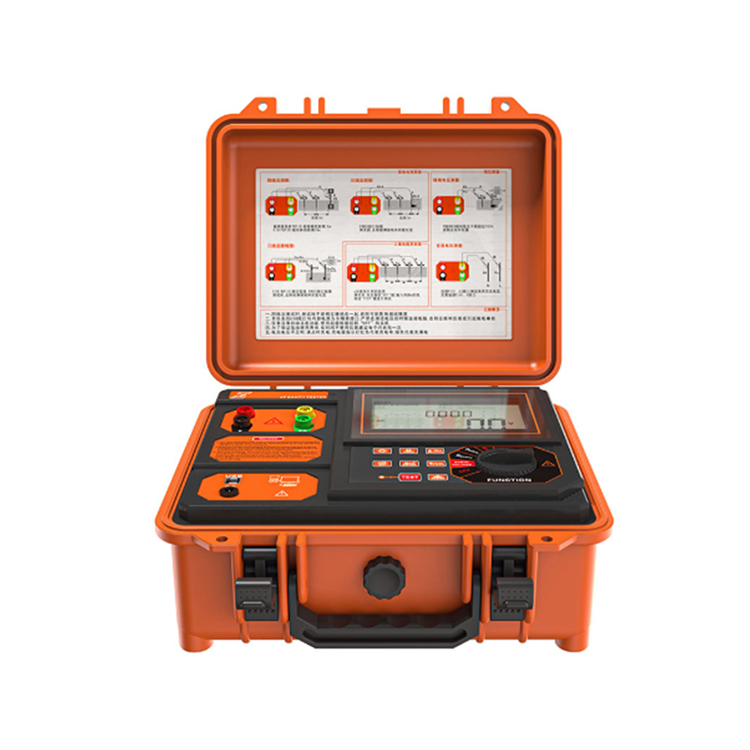

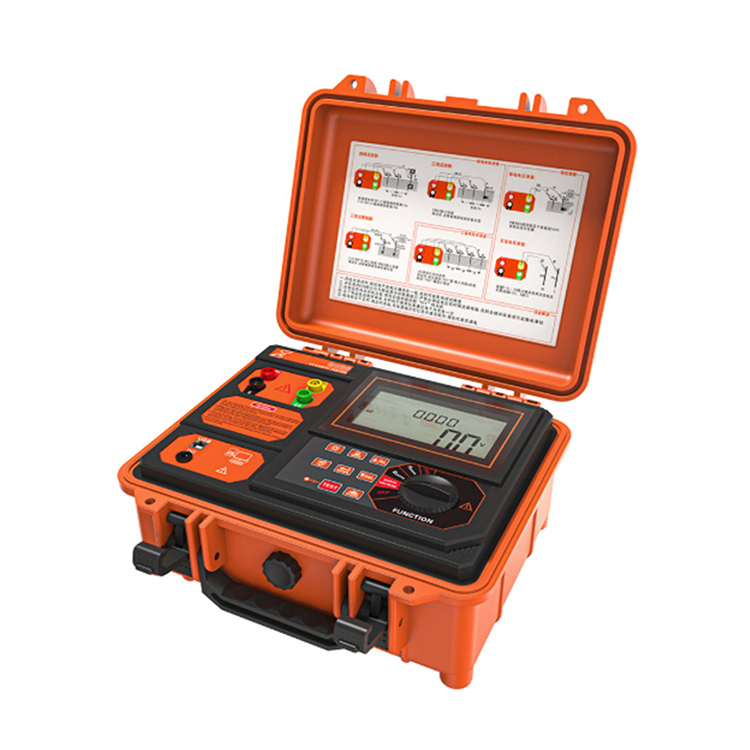

VS-3001 Dijital Toprak Direnci Test Cihazı

VS-3001 Topraklama Direnci ve Toprak Direnci Test Cihazı, yeni yıldırımdan korunma topraklama direnci test standardı ile birlikte topraklama direnci, toprak direnci, topraklama voltajı ve AC voltajının yerinde ölçümü için özel olarak tasarlanmış ve üretilmiştir. Test akımı 20ma'ya kadar. Topraklama direncini ölçmek için dijital ve mikro işleme teknolojisi, hassas 4 telli yöntem, 3 telli yöntem ve basit 2 telli yöntem, FFT (Hızlı Fourier Dönüşümü) teknolojisini içe aktarın, AFC (Otomatik Frekans Kontrolü) teknolojisi, paraziti otomatik olarak tanımlayın ve ölçüm frekansını seçin, parazit yapın Etkiyi en aza indirin ve daha doğru bir toprak direnci değeri sağlayın. Benzersiz anti-parazit yeteneği ve çevresel uyarlanabilirliğe sahiptir ve tekrarlanan testlerde iyi bir tutarlılığa sahiptir, bu da uzun vadeli ölçümün yüksek hassasiyetini, yüksek stabilitesini ve yüksek güvenilirliğini sağlar. Elektrik enerjisi, telekomünikasyon, meteoroloji, petrol sahası, inşaat, yıldırımdan korunma ve endüstriyel elektrikli ekipmanların topraklama direnci, toprak direnci, topraklama voltajı ve AC voltajının ölçümünde yaygın olarak kullanılır.

Hassas topraklama direnci test cihazı, dört telli topraklama direnci test cihazı, iki-üç-dört telli topraklama direnci test cihazı, toprak direnci test cihazı olarak da bilinen VS-3001 topraklama direnci ve toprak direnci test cihazı, ana bilgisayar, veri yazılımı, test hattı, Yardımcı topraklama çubukları, iletişim hatları vb.'den oluşur. Hammadde olarak polipropilen plastik kullanan, tek seferlik enjeksiyon kalıplama için yeni kompozit dolgular ekleyen, düşük yoğunluklu, mukavemetli, ana bilgisayar için özel alet kutusu tipi tasarımı, sağlamlık, sertlik, aşınma direnci, ısı direnci, yalıtım performansı daha üstündür, kutu gövdesi yaklaşık 200kg basınca dayanabilir, çeşitli çevre testlerinde yüksek hassasiyet, yüksek stabilite ve yüksek güvenilirlik sağlar. Ana bilgisayarın arkadan aydınlatmalı ve çubuk grafik göstergeli geniş LCD ekranı bir bakışta net bir şekilde görülür. Aynı zamanda 300 set veri depolayabilmektedir ve geçmiş verileri okuma, görüntüleme, kaydetme, raporlama ve yazdırma fonksiyonları veri yazılımı aracılığıyla gerçekleştirilebilmektedir.

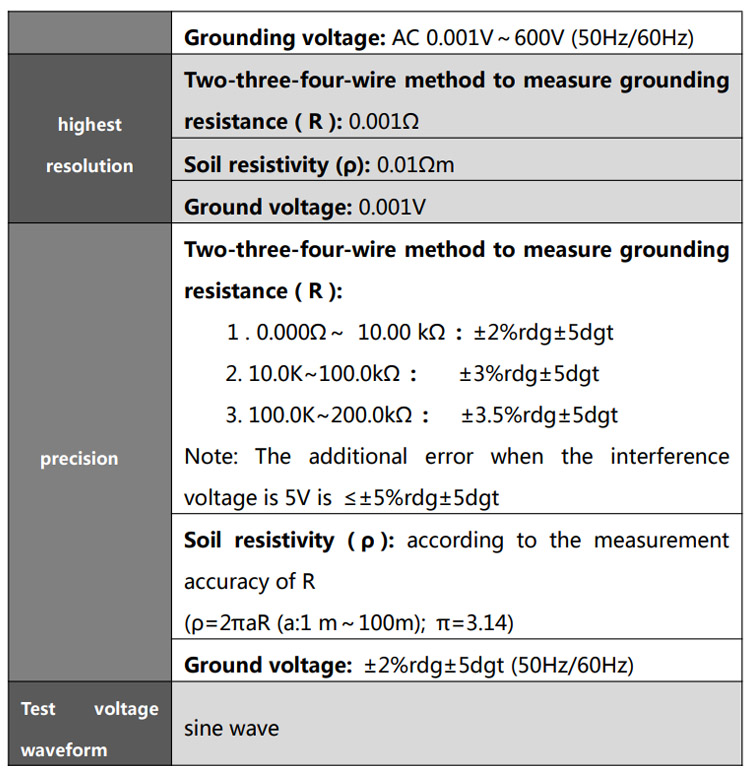

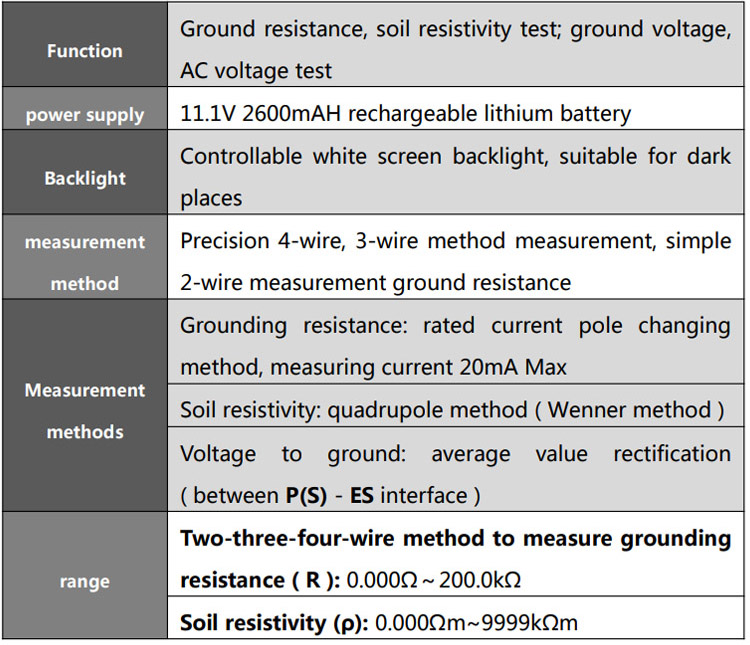

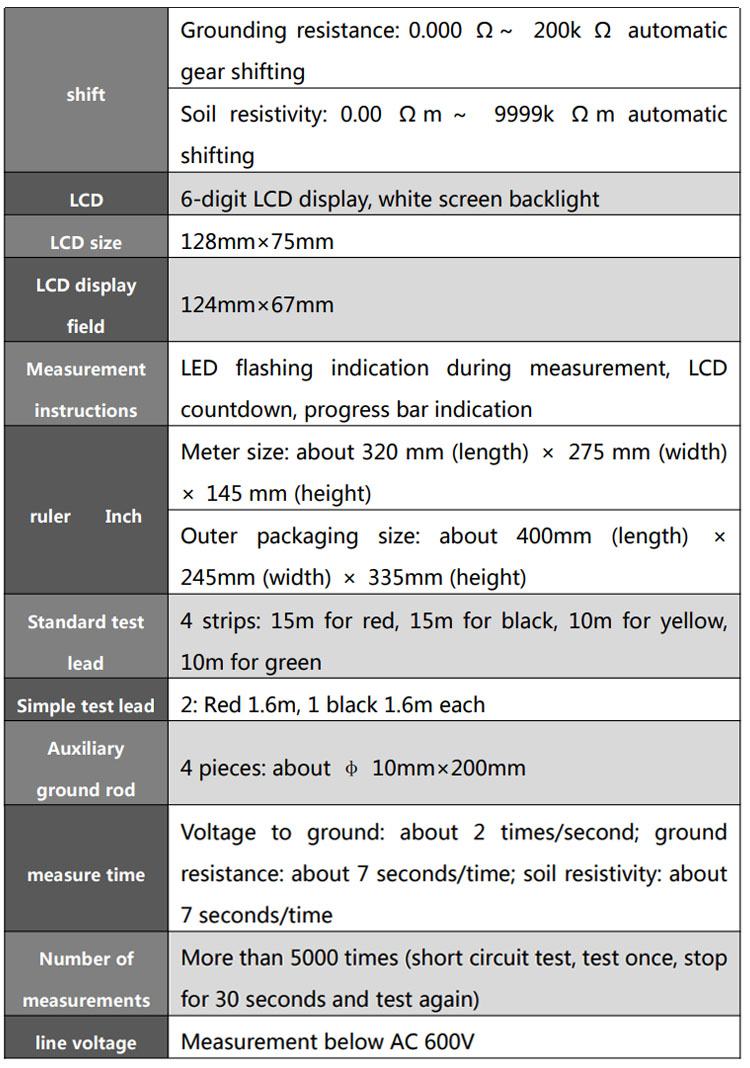

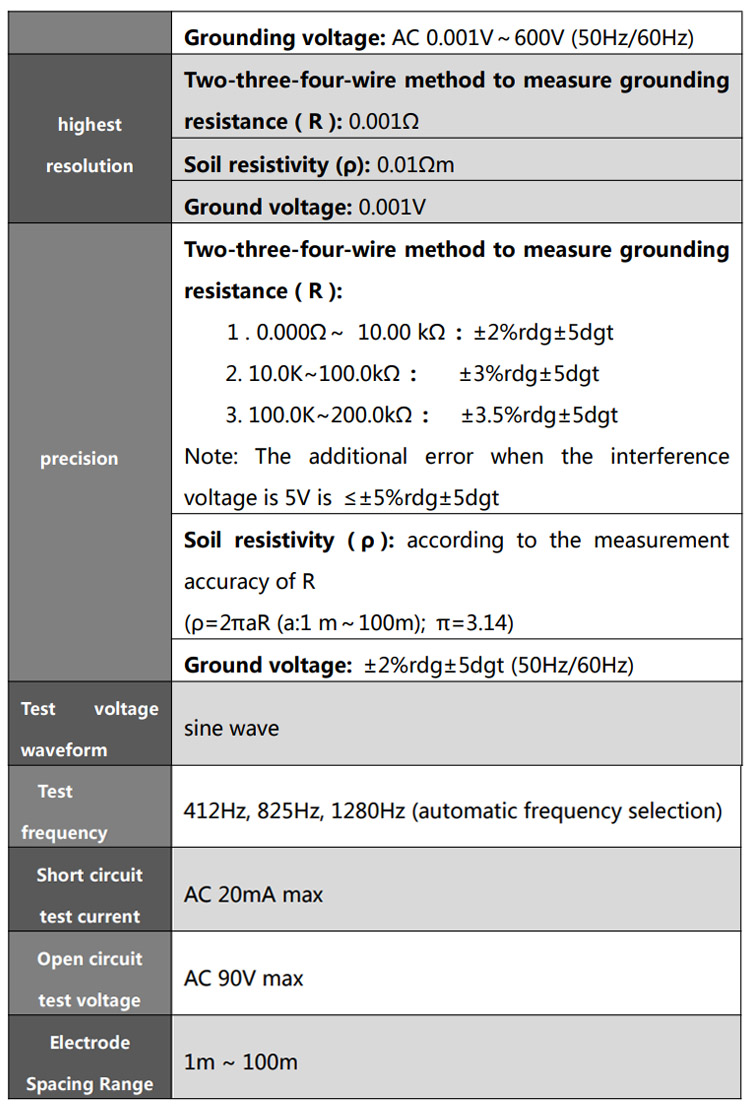

Teknik Özellikler

Temel Özellikler

Yüksek Doğruluk ve Parazit Önleme‌: Otomatik frekans seçimi (412Hz/825Hz/1280Hz), parazitin en aza indirilmesine yardımcı olur. Toprak direnci ölçümünde doğruluk, 0,000Ω–10,00kΩ aralığında ±%2rdg±5dgt'ye ulaşabilir.

Sağlam ve Taşınabilir Tasarım‌: 200 kg basınca dayanacak şekilde derecelendirilmiş endüstriyel sınıf bir baz istasyonu alet kutusuyla birlikte gelir. Hafiftir (baz istasyonu 2,7 kg) ve saha kullanımına uygundur.

Geniş Ölçüm Aralığı‌: Toprak direnci: 0,000Ω–200 kΩ; Toprak direnci: 0,00 Ω·m–9999 kΩ·m; Topraklama/AC Gerilimi: 0,001–600,0 V.

Kullanıcı Dostu Kullanım‌: Arka aydınlatmalı geniş LCD, test ilerleme çubuğu, geri sayım göstergesi ve sezgisel fonksiyon kadranı/düğmeleri. Paraziti (GÜRÜLTÜ uyarısı >5V) ve aşırı yük koşullarını (OL ekranı) otomatik olarak algılayabilir.

Veri Yönetimi‌: 300'e kadar veri kümesini depolar. Veriler cihazda tutulabilir, incelenebilir, silinebilir ve raporlama ve yazdırma için sağlanan yazılım kullanılarak "RS232/USB" aracılığıyla bir PC'ye aktarılabilir.

Güvenlik Uyumluluğu‌: IEC61010-1'i (CAT III 300V, CAT IV 150V) karşılar; aşırı yük koruması ve izolasyon, voltaj sınırları (600V'u aşmayın) ve düzgün çalışmayla ilgili açık güvenlik uyarıları.

Uygulamalar

VS-3001, aşağıdakiler de dahil olmak üzere güvenilir topraklama sistemi testi ve toprak analizi gerektiren endüstrilerde yaygın olarak kullanılmaktadır:

Elektrik Mühendisliği‌ – Test

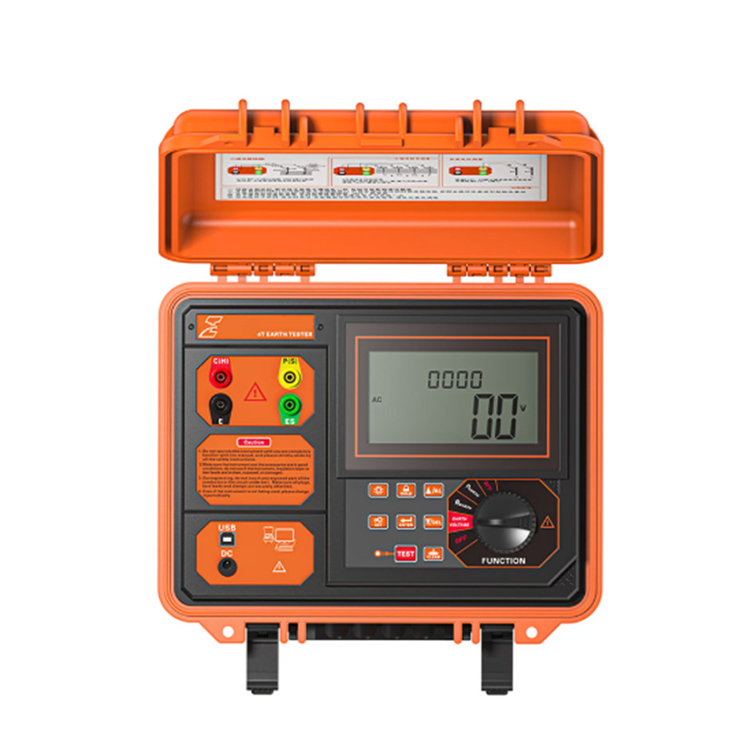

Yapı

1: Ürün modeli yerleştirme

2: C(H) arayüzü: akım kutbu

3: E arayüzü: topraklama kutbu

4: P(S) arayüzü: gerilim kutbu

5: ES arayüzü

6: USB arayüzü

7: Şarj portu

8: LCD

9: İşlev dişlisi düğmesi

10: Anahtar alan

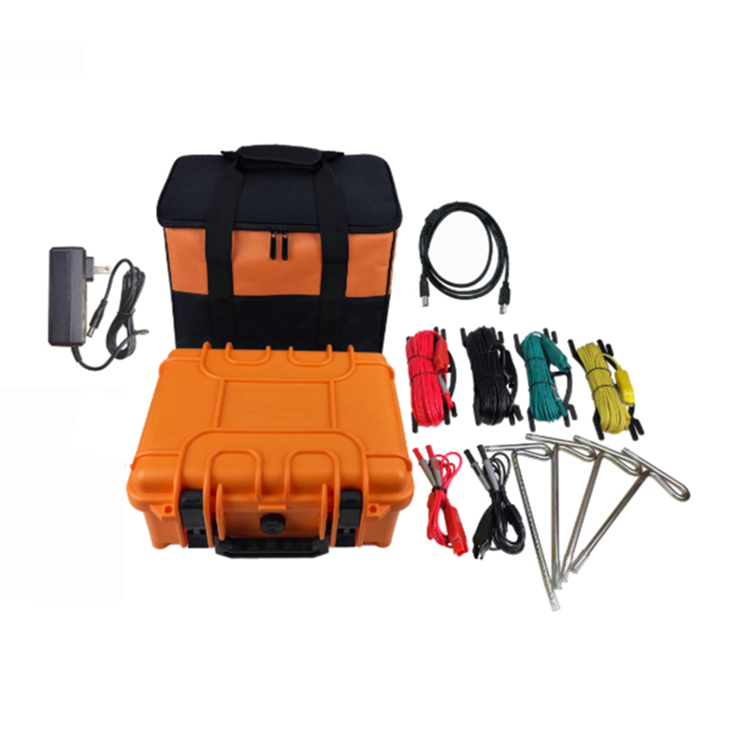

11: USB veri kablosu

12: S480 metre

13: 4 standart test çizgisi

14: 2 basit test çizgisi

15: Yardımcı topraklama çubuğu

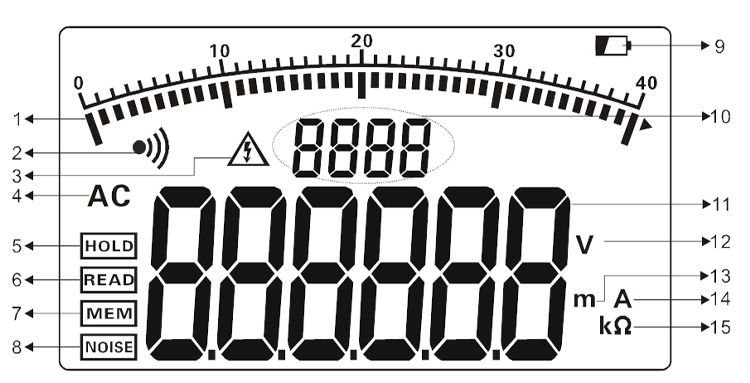

1. Test ilerleme durumu çubuk grafiği (test ilerleme durumunu görüntüleme, dinamik ekran)

2. Alarm göstergesi (alarm fonksiyonu etkinleştirildiğinde görüntülenir ve alarm eşiği aşıldığında yanıp söner)

3. Aşırı gerilim göstergesi (test edilen voltaj 30V'u aştığında görüntülenir, güvenliğe dikkat edilmesi gerektiğini hatırlatır)

4. iletişim talimatları

5. Veri tutma göstergesi (veriyi tutmak için HOLD tuşuna basıldığında görüntülenir)

6. Veri inceleme talimatı (veri incelemesine girmek için HOLD düğmesine 3 saniye boyunca uzun basıldığında görüntülenir)

7. Veri saklama göstergesi (HOLD tuşuna basılarak veriler tutulurken veriler depolandığında görüntülenir)

8. Parazit sinyali göstergesi (parazit voltajı 5V'u aştığında görüntülenir)

9. Düşük pil göstergesi

10. Saklanan veri gruplarının sayısının belirtilmesi

11. Test Verileri

12. Gerilim birimi sembolü

13. Uzunluk birimi sembolü

14. Geçerli birim sembolü

15. Direnç birimi sembolü

Yanlış kullanımdan kaynaklanan diğer zararlardan firmamız sorumlu değildir.

Bu kullanım kılavuzunun içeriği, ürünün özel bir amaç için kullanılmasına neden olarak kullanılmamalıdır.
